10
MINIMON MON800 Manuel d'utilisation
Si vous le souhaitez, vous pouvez également câbler une troisième
paire de moniteurs à la sortie stéréo SPEAKERS OUT C. Dans ce cas,
il est avantageux que ces moniteurs possèdent un étage de puissance
réglable pour que vous puissiez contrôler leur volume sonore de
façon autonome car une seule commande, SPK LEVEL B + C
détermine le volume des sorties stéréo B et C.
◊
Les sorties du MINIMON destinées au câblage de
systèmes d'écoute délivrent des signaux de niveau ligne.
Par conséquent, si vous disposez de moniteurs passifs,
vous devrez les associer à un ampli de puissance. Si vous
possédez des moniteurs actifs, autrement dit avec un étage
de puissance intégré, vous pourrez les brancher directement
aux sorties du MINIMON.
Vous pouvez utiliser l'une des sorties casque
vérifier la qualité de votre mixage et l'autre pour fournir un retour
à un musicien. Si vous souhaitez enregistrer simultanément
plusieurs musiciens, câblez un ampli casques tel que le MINIAMP
AMP800 BEHRINGER à la sortie CUE OUT
chaque musicien dispose d'un retour casque et puisse en régler
individuellement le volume.
Vous pouvez également raccorder un commutateur au pied au
connecteur TB
pour activer à distance le micro d'ordre et
(16)
communiquer avec les musiciens via leurs retours casque.
Enfin, reliez votre enregistreur DAT ou CD à l'une des sorties
2-TRACK OUT
en fonction de la connectique dont dispose
(20)
votre enregistreur.
5. Liaisons Audio
Il existe plusieurs façons d'intégrer le MON800 à votre système.
Vous aurez besoin de câbles variés pour pouvoir couvrir vos
différentes applications. Ce chapitre explique quelles liaisons utiliser.
5.1 Câblage avec des connecteurs jack ou
cinch/RCA
Pour pouvoir associer le MINIMON à d'autres appareils, vous aurez
besoin de câbles standards dotés de connecteurs jack ou cinch/
RCA. Chaque extrémité de ces câbles possède un connecteur jack ou
cinch/RCA. Reliez les entrées et sorties du MON800 aux connecteurs
des autres équipements.
tip
sleeve
shield

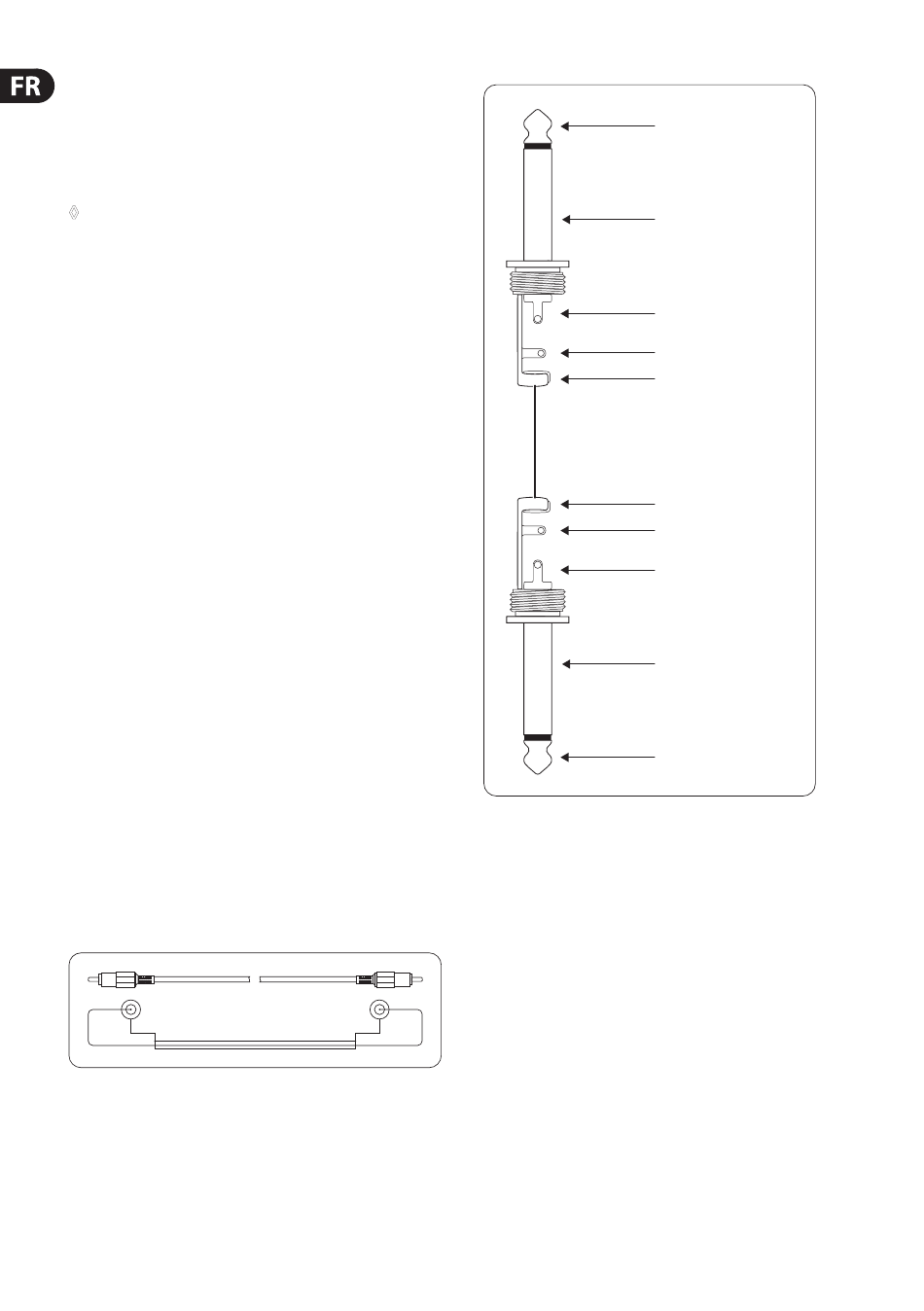

Fig. 5.1 : Brochage d'un câble hi-fi sur cinch/RCA
,
(5)
et
pour
(3)
(15)
du MINIMON afin que
(19)
tip
sleeve
Fig. 5.2 : Liaison asymétrique sur jacks mono
5.2 Connecteur pour commutateur au pied
Le MINIMON possède un connecteur pour pédale de commutation.
Câblez-y un commutateur au pied standard monté en jack
asymétrique. Assurez-vous que le brochage du connecteur est correct
car les pédales de commutation du commerce peuvent posséder
des polarités différentes. L'illustration suivante montre le brochage
correct du connecteur de la pédale.
tip
signal
sleeve
ground/shield
tip
sleeve
strain relief clamp
strain relief clamp
sleeve
tip
sleeve
ground/shield
tip
signal
