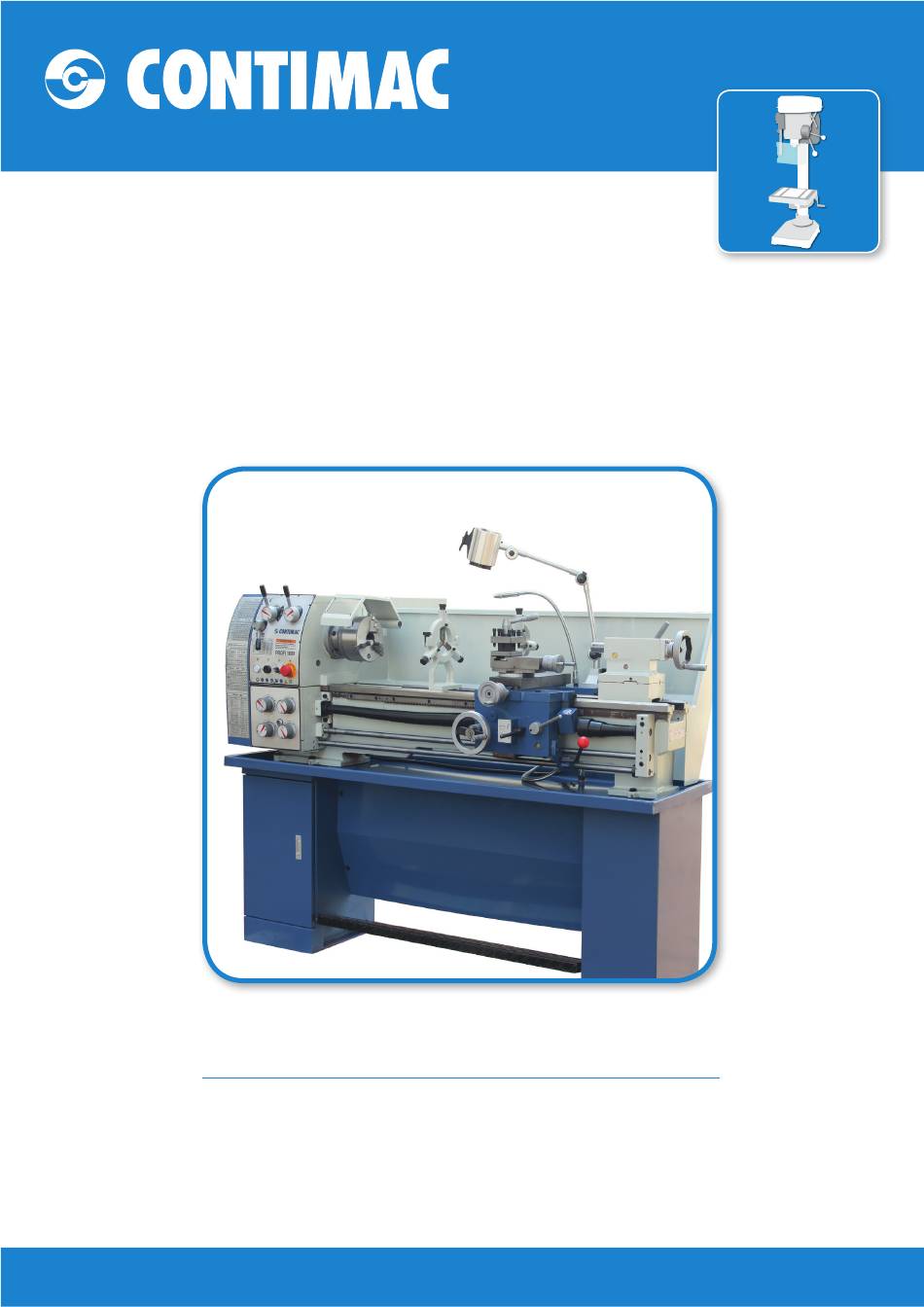

- Page 1 ® p r o e q u i p m e n t Mode d’emploi TOUR A METAUX CONTIMAC PROFI 1000 N° de cde. 60513 www.contimac.be...
-
Page 2: Table Des Matières
6. Opération et utilisation....................17 6.1 Nettoyage ......................17 6.2 Mesures d’opération.................... 17 6.3 Refroidissement ....................17 6.4 Opération......................18 7. Entretien et service......................19 8. Accessoires ........................19 9. Certificat de qualité....................... 20 10. Liste d’emballage......................23 CE Déclaration de Conformité..................31 www.contimac.be... -
Page 3: La Machine Dans Son Ensemble
Le bâti est en acier fondu et durci par induction et rectifié de précision. Le niveau de bruit est limité. Le tour est doté de deux roues à main à l’aide desquelles on peut sélectionner la gauche ou la droite. www.contimac.be... -
Page 4: Dimensions Techniques Importantes
Amenée pompe de refroidissement (L/min) Poids net de la machine (Kg) 1280 1280 1730 (vitesse (vitesse (vitesse 9) ou Longueur (mm) 9) ou 9) ou 1757 (vitesse Dimensions 1307 1307 (vitesse (vitesse Largeur (mm) Altitude (mm) 1140 1140 1245 www.contimac.be... -
Page 5: Structure Et Principe
4. Structure et principe 4.1 Transmission Ill.2 www.contimac.be... - Page 6 3 (M.) ou 1/8 » (I.) 1,25 3 (M.) ou 1/8 » (I.) 2 (M. ou pas de vis 1/8 « (I.) Angle de pression 20° 20° (α) Angle Gauche Gauche hélicoïdale (β) Facteur de correction Location Tablier du chariot Bâti www.contimac.be...
-
Page 7: Route De La Transmission Principale
4.1.4 Route de la transmission transversale Poupée fixe -> changement de vitesse -> boîte d’avances -> arbre alimentation -> porte-outils avec tablier du chariot -> mandrin Broche 1x45/45x45/68x17/45xA/BxC/D x i expansion (40/20, 20/40, 30/30) x i base (20/40, 52/24)x24/24x1/20x68/39x39/55/x55/18x3 www.contimac.be... -
Page 8: Roulements
4.2. Roulements 4.2.1 Location des roulements www.contimac.be... -
Page 9: Spécifications Et Quantité Des Roulements
1 à l’arrière de la broche principale. Serrez l’écrou 1 pour diminuer le jeu des roulements, desserrez-le pour l’augmenter (Voir Ill.4). Un dispositif de freinage est monté sur la roue à rainure de la poupée fixe. Allumé, il réduit le temps de freinage. www.contimac.be... -
Page 10: Boîte D'avances
Voir Ill.5, pour le montage des butées à billes qui soutiennent la poussée axiale de la vis-mère. Elles sont positionnées au côté droit de la boîte d’avances. A l’aide de l’écrou, on peut ajuster le jeu axial des deux roulements. www.contimac.be... - Page 11 Une protection de surcharge se trouve en bas du tablier (coin droit). Tournez vis 1 pour changer la capacité des roulements. En cas de cargaison trop lourde, la bille en acier glissera et la machine exigera un contrôle. Ill.6 www.contimac.be...
-
Page 12: Chariot Transversal
Utilisez du lubrifiant au lithium, de presse d’injection, pour la vis sans fin et l’engrenage à vis sans fin au fond de la plaque de glissement. Lubrifiez chaque 3~4 mois. Suppléments : Positions de lubrification de la machine (Ill.8) et liste de lubrification (Tableau 4). Ill.8 www.contimac.be... -
Page 13: Freiner
(1) Nettoyez la surface de frottement et enlevez l’huile. (2) Contrôlez si les éléments ne sont pas abîmés, surtout les composants électriques. (3) Le disque de friction permet une usure de 0,5 mm. Remplacez un disque usé. Ill. 9 montre la structure du frein électromagnétique. www.contimac.be... -
Page 14: Structure Et Spécifications Du Frein Mécanique
(2) En cas d’usure du disque, ajustez les écrous 1 et 2. Si le frein ne peut pas être ajusté de nouveau, mettez l’arbre porte-hélice 3 dans la position 4, et ajustez les écrous 1 et 2. (3) Remplacez le disque en cas d’usure. www.contimac.be... -
Page 15: Système Électrique
2. Après le transport, faites-la descendre, positionnez la contre-poupée et la boîte de la plaque de glissement au bout du tour, ajustez la balance et fixez-le ; mettez le support d’outil dans la position appropriée sur le guidage et fixez-le. Faites-le descendre à l’aide des lanières solides (Voir Ill.11). www.contimac.be... - Page 16 Ф300x500 Ф300x750 Ф340x1000 1140 1316 1566 1766 4. Il faut installer quatre coins réglables sous la base de la machine, près des 4 coins. La largeur des coins est 40~60mm avec un angle de 5°. Ajustez le niveau de www.contimac.be...
-
Page 17: Opération Et Utilisation
Changez-le quand la machine est éteinte. 6.3 Refroidissement Le système de refroidissement est fixé sur le bâti. L’eau de refroidissement est transportée à l’aide de la pompe vers le tuyau et ajustée à l’aide du bec afin de refroidir la pièce. www.contimac.be... -
Page 18: Opération
Levier manuel support d’outil Levier changement vis-mère et barre d’avance Vis de réglage mouvement Levier de sélection vitesse d’avance transversale de la contre-poupée Levier manchon stationnaire Levier changement direction d’avance Levier serrage contre-poupée Levier de sélection vitesse d’avance Ill.13 www.contimac.be... -
Page 19: Entretien Et Service
Ajustez la position de l’engrenage. Poussez la plaque de l’indicateur en haut et en bas afin de démarrer la vis-mère. Serrez la vis et couvrez l’écrou. Tournez la plaque tournante afin de placer la pointe vers la ligne de gravure. www.contimac.be... -
Page 20: Certificat De Qualité
300 poupée relative mouvement du chariot a. horizontal b. vertical C Broche principale a. Course de a.0,01 l’arbre de la b. 0,02 broche b. Poussée de surface des roulements de l’épaulement de la broche www.contimac.be... -
Page 21: D Contre-Poupée
0,03 d’alésage (seulement en conique du avant) manchon de la b. 0,03 contre-poupée (seulement en et mouvement haut) du chariot a. horizontal b. vertical E Centres Altitude entre 0,05 (contre-poupée centre de la plus haute) broche et contre-poupée www.contimac.be... -
Page 22: F Support D'outil Petit
0,03 chaque extérieur a.arrondi b. uniformité Rugosité 3,2 du diamètre dans la section longitudinale Exactitude du 0,02 dia. 150 tournage frontal Rugosité 3,2 Pas du filet 0,04/150 fautif à 150 surface du filetage propre, et sans trous ou rides www.contimac.be... -
Page 23: Liste D'emballage
Rondelle double 8x10 13x16 18x24 Tournevis YM- I -100x7 GB1432 Rondelle type « C » 68~80 Clé mâle 4, 5, 6, 8 Tournevis SM- I -100x5 GB 4133 Pistolet d’huile C1-T1 III. Pièces accessoires Boulon de fondation GB 799 M12x300 www.contimac.be... - Page 24 Centre sous tension Morse N°.3 Plateau (Type C) Plateau (Type D) Ф300 Mandrin à mors (4) Ф200 Dispositif mandrin à mors Ф200 (Type C) Dispositif mandrin à mors Ф200 (Type D) Lunette fixe Lunette à suivre Déflecteur Cadran filetage www.contimac.be...
- Page 25 Supplément : diagrammes électriques www.contimac.be...
- Page 26 www.contimac.be...
- Page 27 www.contimac.be...
- Page 28 www.contimac.be...
- Page 29 HH52P bobine AC24V Voyant de mise sous LAY7-XD tension AC24 blanche Interrupteur de LXW6-11ZL course Interrupteur de JW2-22 Z/3 course Transformateur de 220V commande 380V/24V JBK4-100 50/60Hz Interrupteur de mise HZ12-16/15 à l’arrêt HZ15-40/08 Bouton de détresse LAY3-01 ZS/1 www.contimac.be...
