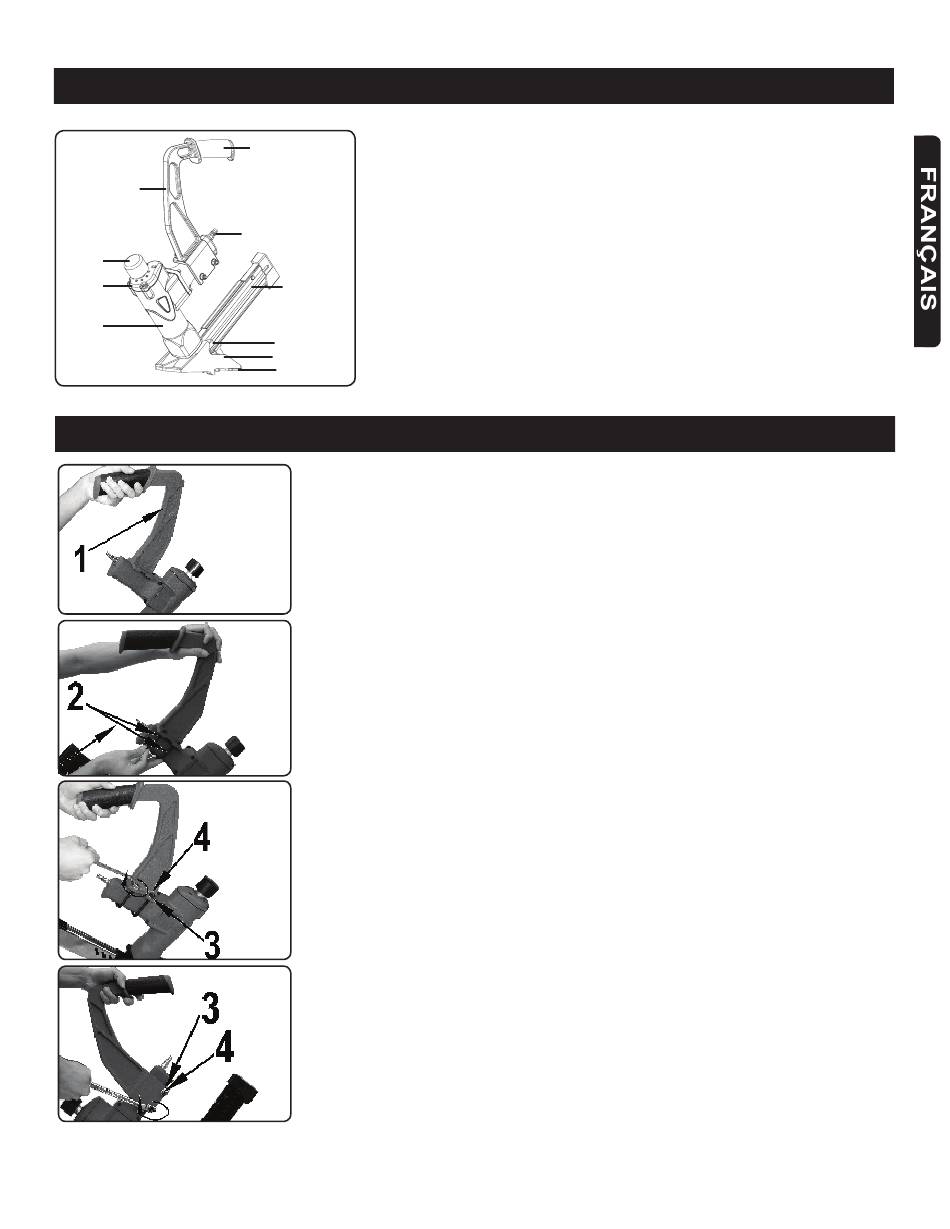

NOMENCLATURE DES PIÈCES
B
C
D
E

MONTAGE

La figure 1 identifie les composantes principales de la
A
cloueuse/agrafeuse pour plancher.
A. Poignée
B. Bras
C. Bouchon de frappe
J
D. Bouchon d'air
E. Corps
F. Plaque en plastique
I
G. Semelle
H. Poussoir
I. Magasin
H
J. Prise d'air
G
Fig.1
F

MONTAGE DU BRAS

1. Réglez le bras (1) au milieu de la poignée. (Fig.2)
Fig.2
2. Fixer le long support (2) dans le trou du bras. (Fig.3)
Fig.3
3. Mettez la rondelle (3) dans le support et puis serrez l'écrou (4). (Fig.4)
Fig.4
4. Mettez la rondelle (3) dans le support du côté opposé, puis serrez l 'écrou (4).
(fig.5)
5. Vérifiez que les quatre écrous et deux supports ont été bien serrés, et que le bras est
fixé solidement.
Fig.5
