Manuel utilisateur AUDEMAT FM MC5 / MODULATION ANALYZER v.3.10.x – 08/2020
7.8.1. Afficher une capture face avant
Il est possible d'effectuer des captures à partir de la face avant de l'équipement (cf §0). Ces captures peuvent
ensuite être téléchargées sur le PC puis affichées dans l'application PC afin de pouvoir générer des rapports sur
des mesures.
Les opérations suivantes ne peuvent être réalisées que si des captures ont déjà été effectuées à partir de la face
avant.
Veiller à attendre la fin d'une capture avant de la télécharger ou le fichier capture risque d'être corrompu
(Attendre que la LED 'RUN' s'éteigne, soit environ 10 s).
Sélectionner le menu Fichier / « Téléchargement de
captures face avant ».

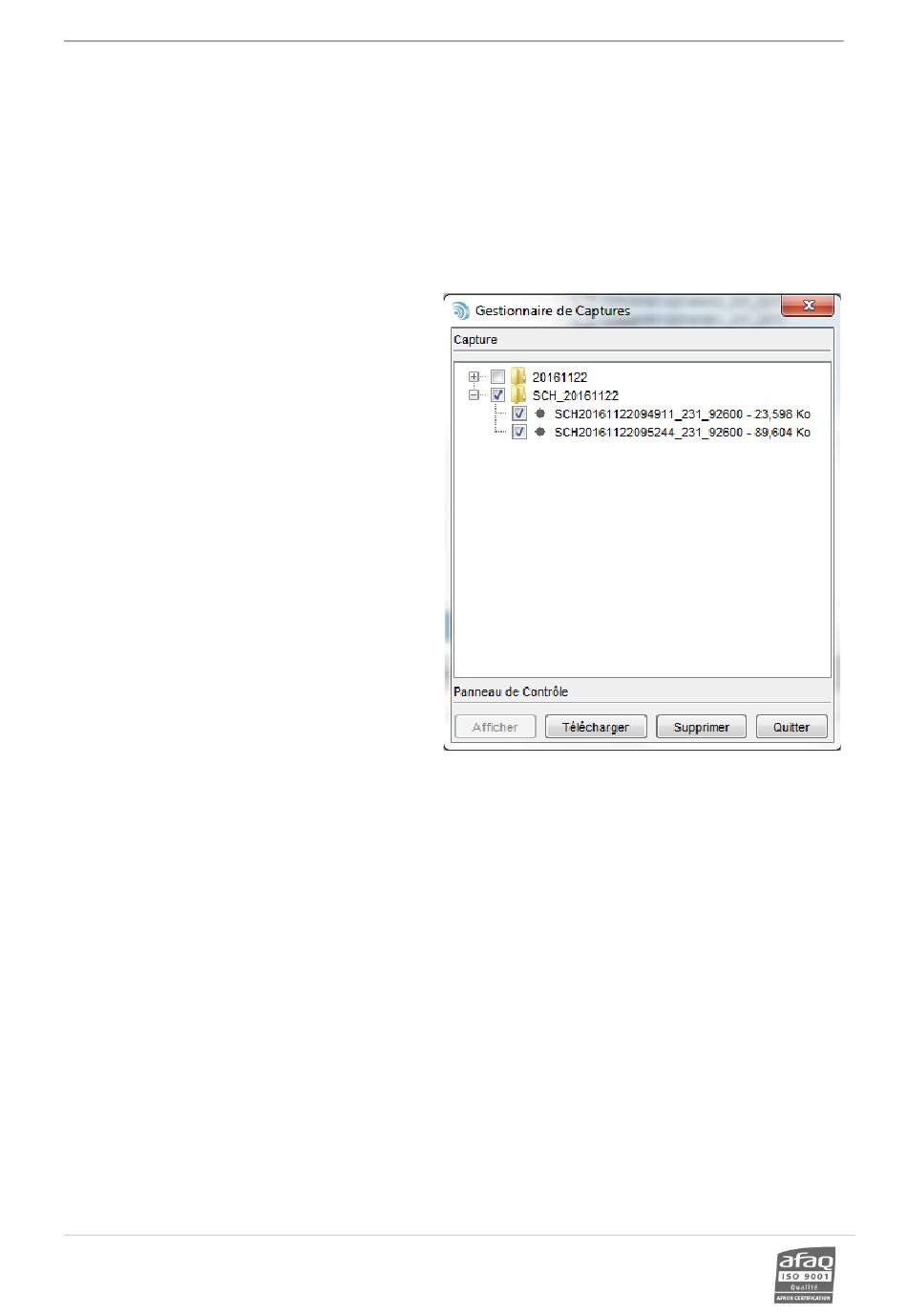

La liste des captures disponibles apparaît dans une
fenêtre sous forme d'arborescence. Il existe un
dossier par jour (aaaammjj).
Afficher le détail d'un dossier pour voir la liste des
captures prises ce jour. Le nom du fichier de capture
contient le jour et l'heure et l'extension .mac.
Cocher les captures à télécharger. Cocher le dossier
pour sélectionner toutes les captures d'une journée.
Cliquer sur le bouton Télécharger pour télécharger
les fichiers de l'équipement vers le PC afin de pouvoir
l'afficher plus tard, ou Afficher pour la télécharger et
la lire directement.
Les graphes temporels ne peuvent pas être
capturés via l'application en face avant et ne
seront donc pas disponibles dans l'application distante.
Les captures sont enregistrées dans le dossier défini dans la page de configuration des captures (cf section
7.2.8).
Lorsqu'une capture a été téléchargée, l'application peut alors la lire : cliquer sur le menu Fichier / « Afficher la
capture face avant ».
Simplement sélectionner le fichier .mac dans la fenêtre Ouvrir. Les valeurs qui s'affichent à l'écran sont celles de la
capture. Procéder comme avec une capture en temps réel pour générer des rapports (voir section 7.4.15).
Head Office : Parc d'activites Kennedy - 20, avenue Neil Armstrong – 33700 Bordeaux-Merignac (France)
Tel +33 (0)5 57 928 928 –
contact@worldcastsystems.com – www.worldcastsystems.com
Page 125
