6.4 Raccordement du PG à un système d'automatisation S7 ou à un
réseau PROFIBUS
L'interface MPI/DP séparée galvaniquement*) permet de raccorder la PG à un système
d'automatisation SIMATIC S7 ou à un réseau PROFIBUS. Le câble de liaison MPI (5 m)
permettant le branchement aux CPU SIMATIC S7 (Réf. : 6ES7901-0BF00-0AA0) est fourni à
la livraison. Ce câble permet seulement une vitesse de transmission maximale de 187,5
Kbits/s. Pour une vitesse de transmission à partir de 1,5 Mbits/s, il est recommandé d'utiliser
le câble de liaison PROFIBUS de 12 Mbits/s (Réf. :6ES7901-4BD00-0XA0).

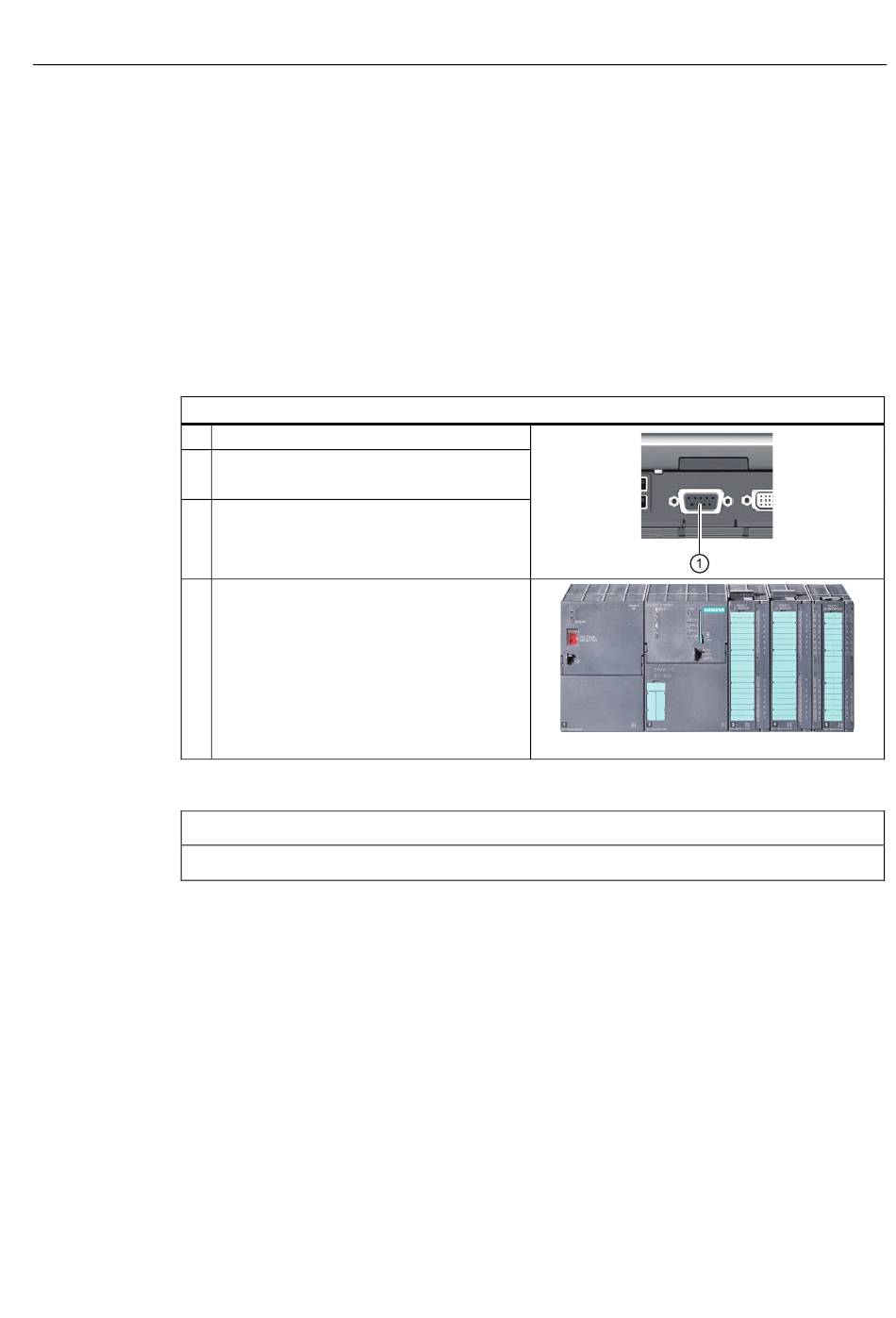

Etapes du raccordement du PG à un système d'automatisation S7
1
2
3
4
*) Séparation galvanique dans le circuit de très basse tension de protection (SELV)
IMPORTANT
Si vous utilisez un câble non compatible, l'interface peut être endommagée.
SIMATIC Field PG M4
Instructions de service, 10/2012, A5E31347321-AA
6.4 Raccordement du PG à un système d'automatisation S7 ou à un réseau PROFIBUS
Arrêtez l'appareil.
Enfichez le câble de liaison sur l'interface
①
MPI/DP .
Vissez le connecteur.
Enfichez le câble de liaison dans l'interface
appropriée de la CPU.
En environnement perturbé : connecteur de
bus
6ES7972-0BB10-0XA0
ou
6ES7972-0BB20-0XA0
6ES7901-0BF00-0AA0
(5m de long)
Raccordement
