AKB 062-063-085-087
AKR 698
4
b
a
1
3
c

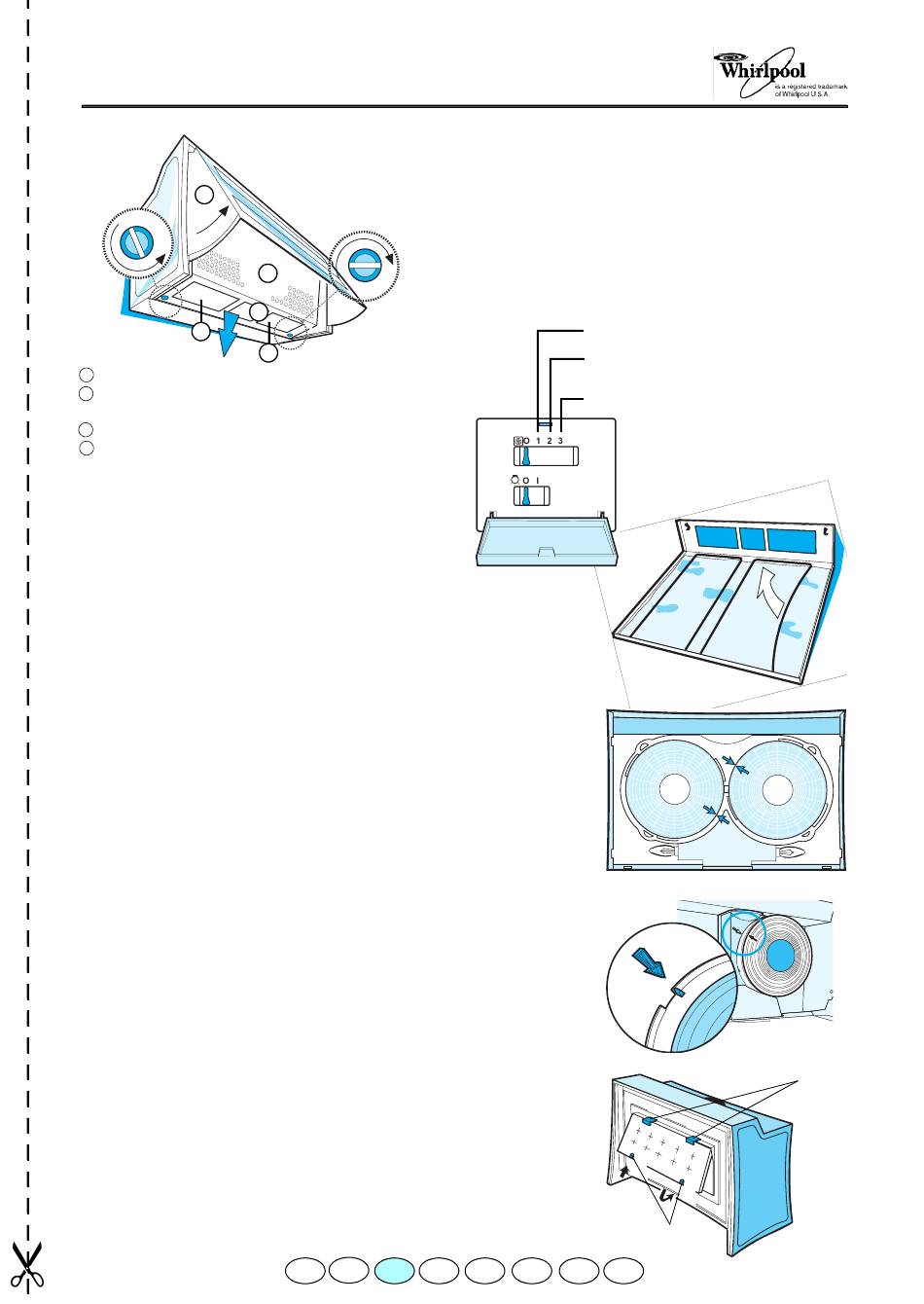

Bandeau de commande.
1 .
Filtres à graisses (à l'intérieur de la grille
2 .
d'aspiration).
Éclairage du plan de cuisson.
3 .
Visière amovible.
4 .
ENTRETIEN...
(voir également manuel "COMMENT UTILISER
L'APPAREIL")
1. Débranchez la hotte ou coupez le courant.
2. Dégagez la visière amovible (a - Fig. 1).
3. Ouvrez la grille d'aspiration (b, c - Fig. 1).
... du filtre à graisses :
4. Retirez le dispositif de blocage du filtre à
graisses (d - Fig. 3 ).
5. Retirez le filtre à graisses sale. Après avoir
remplacé ou lavé le filtre à graisses (selon le
type), procédez dans l'ordre inverse pour le
remontage en vérifiant que le filtre recouvre
toute la surface d'aspiration.
... du filtre au charbon circulaire (Fig. 4/5) :
4. Montage - Introduisez le filtre au charbon
au-dessus de la grille de protection du
moteur.
Alignez le repère en plastique (e - Fig. 4/5)
sur le filtre au charbon avec celui gravé sur le
convoyeur (f - Fig. 4/5) et tournez dans le
sens des aiguilles d'une montre jusqu'à ce
que le filtre soit bloqué.
5. Démontage/remplacement : tournez le filtre
au charbon dans le sens inverse des aiguilles
d'une montre.
... du filtre au charbon rectangulaire (Fig. 6) :
4. Montage : installez le filtre au charbon dans
les crochets supérieurs (g) et fixez-le par le
bas à l'aide des taquets (h) des crochets.
5. Démontage/remplacement : soulevez les
taquets (h) et dégagez le filtre au charbon
vers l'extérieur.
... de l'ampoule :
4. Dévissez l'ampoule grillée.
5. Utilisez exclusivement des ampoules de 40W
maximum (E14).
Une fois les opérations d'entretien terminées,
remontez la grille d'aspiration!
5019 100 75064
FICHE PRODUIT
2
b
Fig. 1
3
D
GB
F
NL
BANDEAU DE COMMANDE - Fig. 2
Ouvrez le volet qui protège le bandeau de
commande.
A. Interrupteur de l'éclairage.
B. Interrupteur de sélection de la puissance
d'aspiration.
Lorsque les puissances d'aspiration 1, 2 ou 3
sont sélectionnées, la hotte s'éteint lorsque vous
fermez la visière et se rallume lorsque vous
ouvrez la visière.
q.té mini de vapeur et de fumées
q.té moyenne de vapeur
et de fumées
Fig. 2
grande q.té de vapeur
et de fumées
B
A
Fig. 3
AKB 087
AKB 085
2 filtres
au charbon
circulaires
Fig. 4
AKB 063
AKR 698
1 filtre
f
au charbon
Fig. 5
AKB 062
AKR 063
1 filtre
au charbon
Fig. 6
E
P
I
GR
d
f
e
e
f
e
g
h
