Instalação (só para técnicos especializados e habilitados)
▶ Execute as ligações elétricas seguindo a opção mais ade-
quada.
a

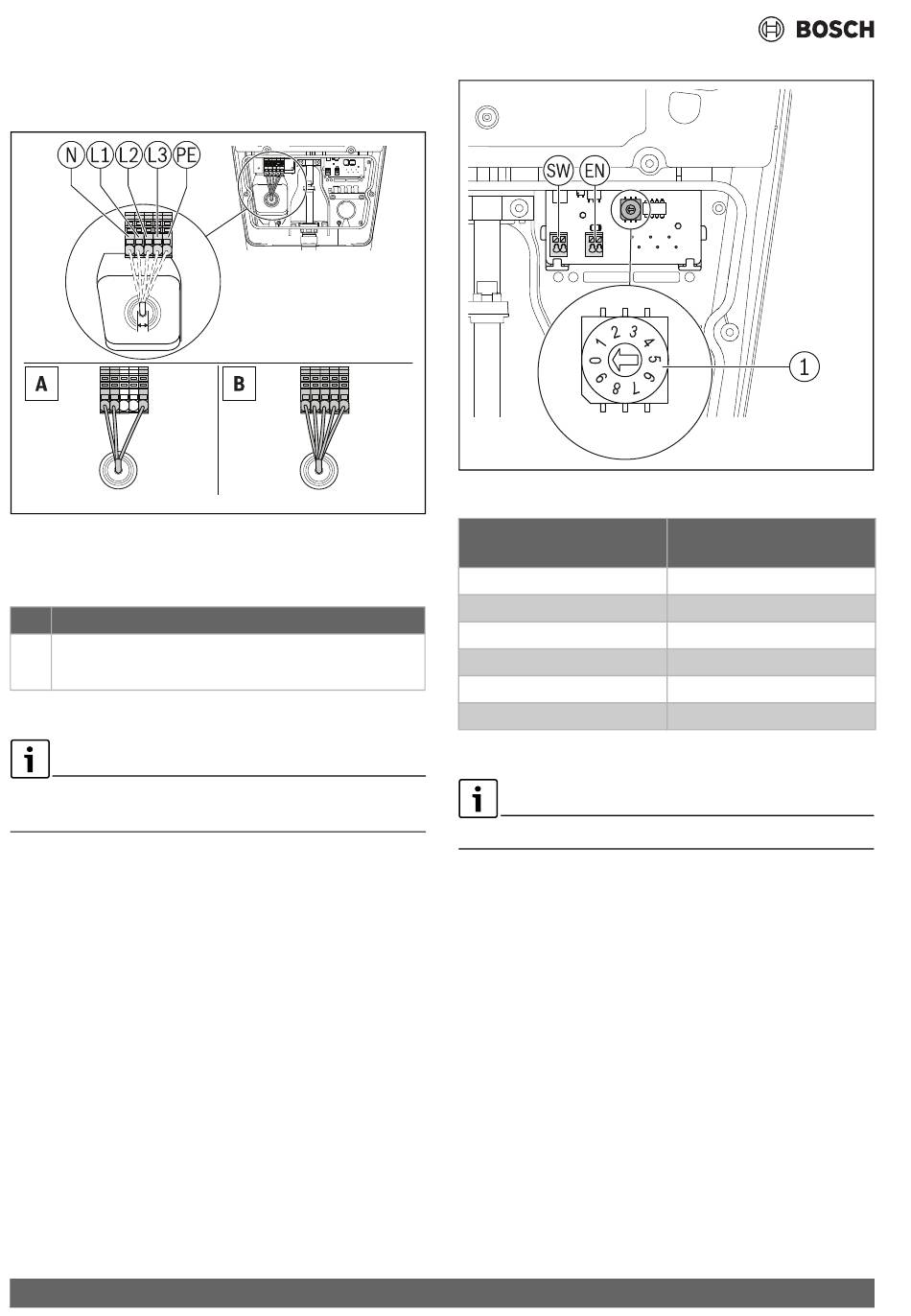

Fig. 397 Fornecimento das ligações elétricas
A = instalação de 1 fase
B = instalação de 3 fases
Dimensões ( mm)
a
10 – 20Ø
2
máx. 5 x 6 mm
Tab. 10
Fornecimento das ligações elétricas
Utilize sempre cabos padrão que possam conduzir a corrente
que foi configurada no botão de seleção de corrente.
▶ Utilize o botão de seleção de corrente para selecionar a cor-
rente de entrada máxima do dispositivo.
382
Fig. 398 Botão de seleção de corrente máx. (S3)
0010044550-001
Botão de seleção
0
1
2
3
4
5...9
Tab. 1
Os dois passos seguintes são opcionais.
S3
Botão de seleção de cor-
rente máx.
6 A
8 A
10 A
12 A
14 A
16 A
Botão de seleção de corrente máx.
Power Charge 7000i – 6721849906 (2022/11)
0010044547-001
