Piezas alternativas
Su instalación puede requerir piezas suplementarias. Para
información sobre cómo pedir, sírvase referirse a los números
gratuitos ubicados en la portada de sus "Instrucciones para el
usuario de la lavadora".
Si tiene:
Tendrá que comprar:
Un lavadero o tubo
Un sistema de bomba de sumidero (si ya
vertical de una altura
no está disponible)
mayor de 96" (2,4 m)
Un tubo vertical de
Un adaptador para tubo vertical de
1" (2,5 cm) de
2" (5 cm) de diámetro a 1" (2,5 cm) de
diámetro
diámetro, Pieza No. 3363920
Una alcantarilla
Una tina normal de desagüe de 20 galones
suspendida
(76 L) de 39" (99 cm) de altura o un
fregadero de uso general, una bomba de
sumidero y conectores (se pueden adquirir
en los establecimientos de fontanería
locales)
Un desagüe por el
Desviación del sifón, Pieza No. 285320;
piso
manguera de desagüe adicional; Pieza No.
3357090, y un juego de conectores, Pieza
No. 285442
Grifos del agua fuera
Dos mangueras de llenado más largas: una
del alcance de las
de 6 pies (1,8 m), Pieza No. 76314 y otra
mangueras de
de 10 pies (3,0 m) Pieza No. 350008
llenado
Una manguera de
Manguera de desagüe, Pieza No. 388423 y
desagüe demasiado
juego de mangueras, Pieza No. 285442
corta
Una manguera de
Juego de mangueras, Pieza No. 285442
desagüe demasiado
larga
Desagüe obstruido
Protector de desagüe, Pieza No. 367031
por pelusa
Requisitos de ubicación
La selección de un lugar apropiado para su lavadora realza el
rendimiento y reduce el ruido y la posible "caminata" de la
lavadora.
Su lavadora puede ser instalada en un sótano, lavandería, clóset
o un área empotrada. Vea la sección "Sistema de desagüe".
IMPORTANTE: No instale o guarde la lavadora en un lugar en
donde esté expuesta a la intemperie.
La instalación adecuada es responsabilidad suya.
Usted necesitará:
Un calentador de agua equipado para suministrar agua a
120ºF (49ºC) de temperatura a la lavadora.
Un contacto de pared conectado a tierra que esté ubicado a
una distancia no mayor de 4 pies (1,2 m) del lugar donde el
cable eléctrico está conectado con la parte trasera de la
lavadora. Vea "Requisitos eléctricos".
Grifos de agua caliente y agua fría ubicados a una distancia
de 3 pies (90 cm) de las válvulas de llenado del agua caliente
y agua fría y una presión de agua de 5-100 lb/pulg
690 kPa). Las lavadoras con depósitos triples necesitan 20-
100 lb/pulg
2
(138-690 kPa) para un óptimo rendimiento.
Un piso nivelado con un declive máximo de 1" (2,5 cm)
debajo de toda la lavadora. No es recomendable instalar la
lavadora sobre un tapete.
10
Un piso resistente que sostenga el peso de la lavadora (la
lavadora, el agua y la carga) de 315 lbs (143 kgs).
No guarde ni ponga a funcionar su lavadora a una temperatura
igual o inferior a 32ºF (0ºC). Podría quedar un poco de agua en la
lavadora y ocasionar daños a bajas temperaturas. Vea "Cuidado
de la lavadora" en las Instrucciones para el usuario de la lavadora
para obtener información respecto al acondicionamiento de su
lavadora para el invierno.

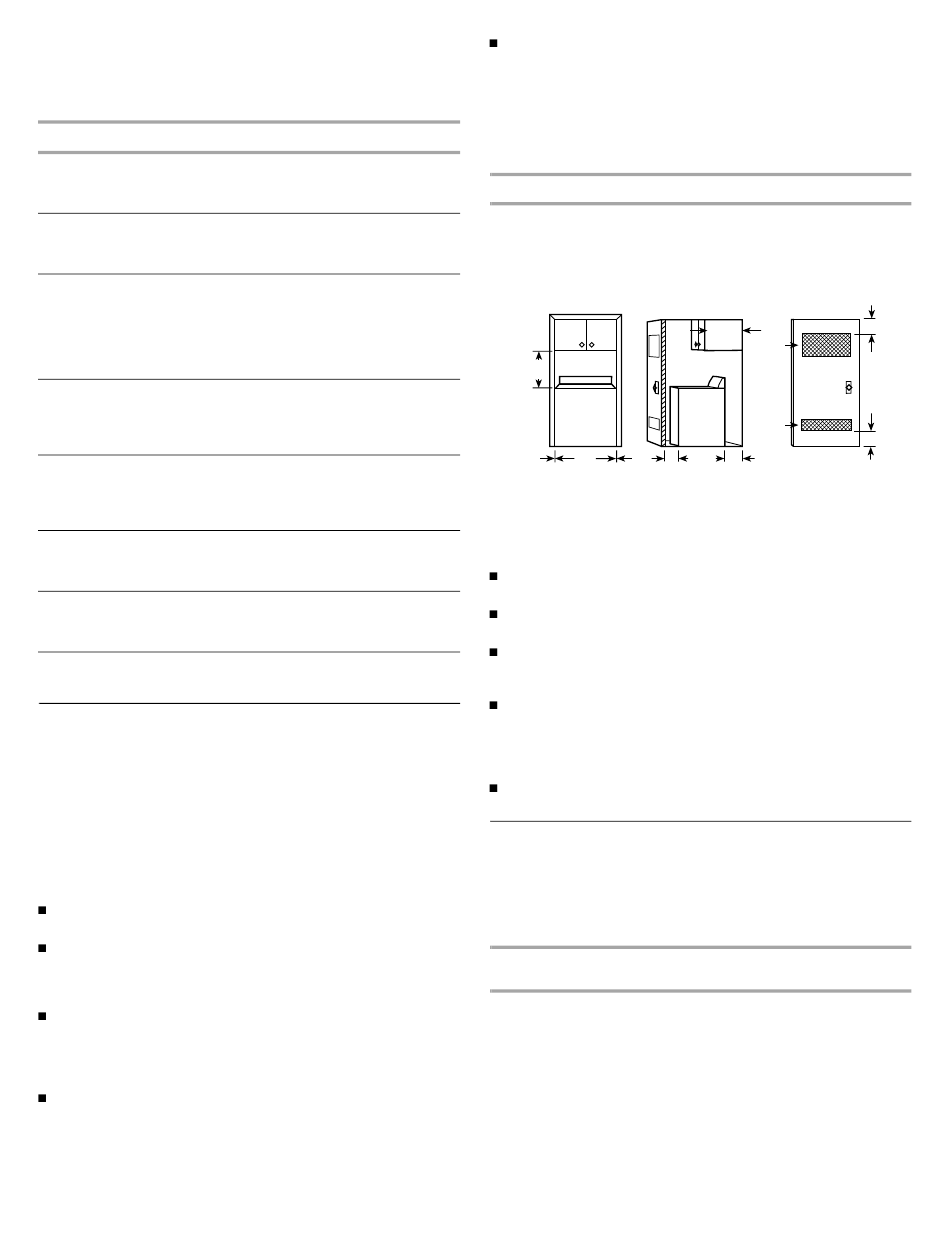

Instalación en un área empotrada o en un clóset
Las dimensiones que se ilustran son para el espacio permitido
(A y B) que se recomienda, a excepción de las aberturas de
ventilación de la puerta del clóset. Las dimensiones ilustradas
para las aberturas de ventilación (C) de la puerta del clóset son las
mínimas permitidas.
19"
(48,3 cm)
0"
(0 cm)
Se debe considerar un espacio adicional para facilitar la
instalación y el servicio de reparación.
Quizás sea necesario dejar espacios libres adicionales para
las molduras de pared, puerta y piso.
Para reducir la transferencia de sonidos se recomienda dejar
un espacio libre adicional de 1" (2,5 cm) en todos los
costados de la lavadora.
Si se instala una puerta de clóset, es necesario dejar las
aberturas de aire mínimas en la parte superior e inferior de la
puerta (C). Son aceptables las puertas con persianas que
tengan aberturas de aire equivalentes en la parte superior e
inferior.
Se debe considerar también un espacio para otro
electrodoméstico que lo acompañe.
Se puede instalar la lavadora usando el sistema de desagüe de
tubo vertical (piso o pared), el sistema de desagüe en un lavadero
o el sistema de desagüe en el piso. Elija el sistema de instalación
de la manguera de desagüe que necesite. Vea "Herramientas y
piezas".
Sistema de desagüe de tubo vertical—
piso o pared (vistas A y B)
El sistema de desagüe de tubo vertical requiere de un tubo
vertical con un diámetro mínimo de 2" (5 cm). La capacidad
mínima de desalojo no puede ser menor de 17 gal. (64 L) por
2
(34,5-
minuto. Se dispone de un juego de adaptador para tubo vertical
de 2" (5 cm) a 1" (2,5 cm) de diámetro. Vea "Herramientas y
piezas".
La parte superior del tubo vertical deberá estar a 39" (99 cm) de
altura cuando menos y no podrá estar a más de 96" (244 cm)
desde la base de la lavadora.
14" máx.
(35,6 cm)
48 pulg
(310 cm )
27"
0"
1"
25½"
4"
(68,6 cm)
(0 cm)
(2,5 cm)
(64.8 cm)
,
(10,2 cm)
A
B
A. Vista de frente
B. Vista lateral
C. Puerta del clóset con orificios de ventilación
Sistema de desagüe
3"
(7,6 cm)
2
2
2
24 pulg
3"
2
(155 cm )
(7,6 cm)
C
