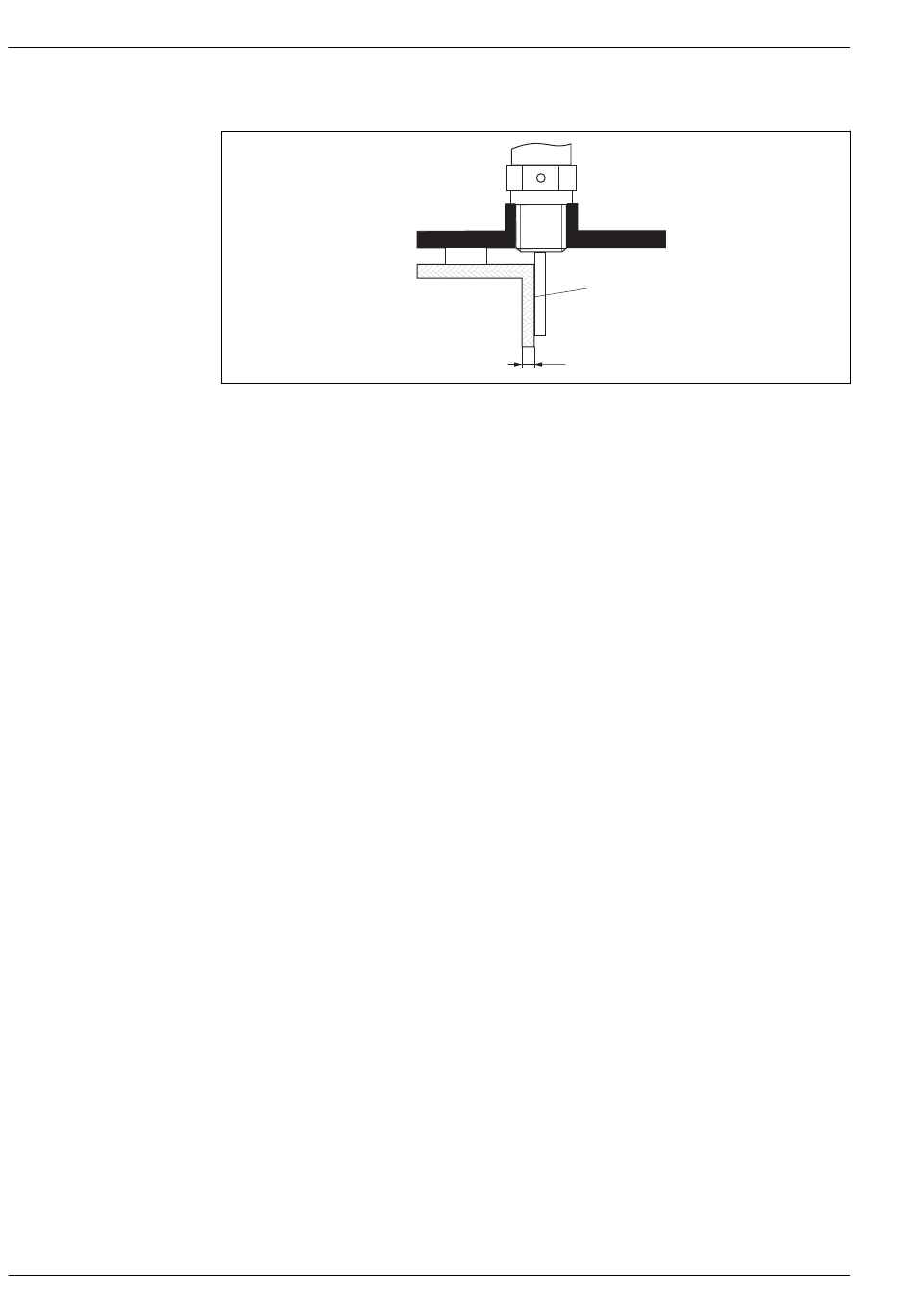

Cuves en matière synthétique ou en verre : montage de la sonde sur la paroi extérieure
1 Cuve en matière synthétique ou en verre
2 Plaque métallique avec manchon à visser
3 Pas d' e space libre entre la paroi de la cuve et la sonde !
Conditions requises
• Coefficient diélectrique du produit : CD > 7.
• Paroi de la cuve non conductrice.
• Epaisseur de la paroi maximale (a) :
– Matière synthétique : < 15 mm (0.6")
– Verre : < 10 mm (0.4")
• Pas de renfort métallique à la cuve.
Conditions de montage :
• Monter la sonde sans espace, directement sur la paroi de la cuve.
• Pour éviter toute influence sur la mesure, placer un demi-tube en plastique avec un diamètre d' e nv.
200 mm (8"), ou toute autre protection, à l' e xtérieur sur la sonde.
• Si le diamètre de la cuve est inférieur à 300 mm (12") :
Sur le côté opposé de la cuve, placer une plaque de masse, reliée de façon conductive au raccord
process et qui couvre environ la moitié de la circonférence de la cuve.
• Si le diamètre de la cuve est supérieur à 300 mm (12") :
Une plaque métallique d' u n diamètre d' a u moins 200 mm (8") doit être montée sur la sonde au
raccord process. Elle doit être orientée perpendiculairement à la sonde (voir ci-dessus).
