Kits de connexion (en option)
Kits de connecteurs, base
Les connecteurs R1.C1 et R1.C2 situés sur la base font respectivement partie du
câble CP/CS et du câble Ethernet de socle. Pour des détails sur le câblage du
robot, Voir « Câbles du robot et points de connexion » dans le manuel du produit
du robot.
Kits de connexion, poignet
Le tableau décrit les kits de connexion CP/CS et Ethernet (le cas échéant) pour le
poignet.
Position
Kits de co-
nnexion

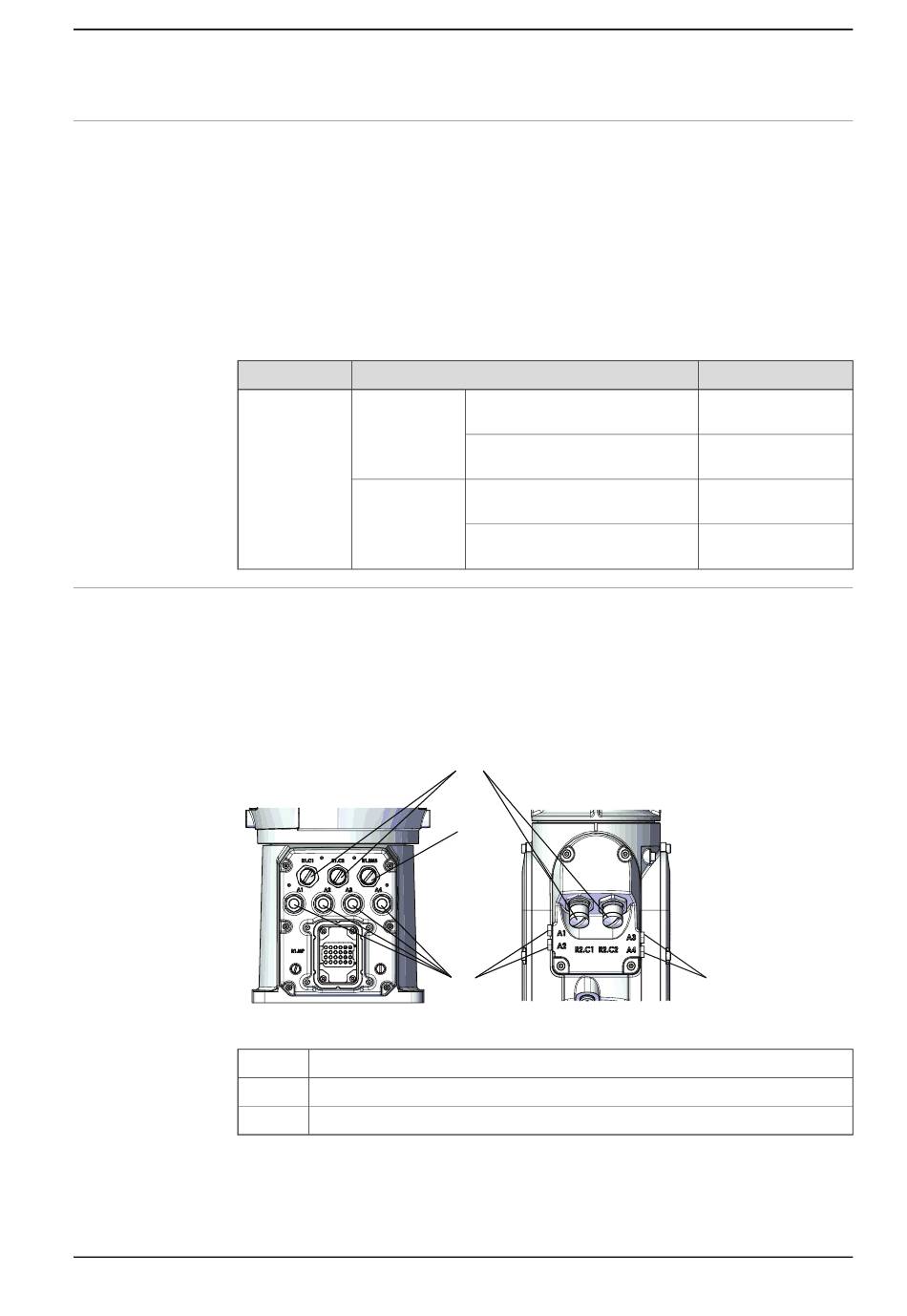

Couvercles de protection
Couvercles de protection pour l'étanchéité à l'eau et à la poussière
Des couvercles de protection sont livrés avec le robot et doivent être installés sur
les connecteurs pour toute application exigeant une étanchéité à l'eau et à la
poussière.
Pensez toujours à replacer les couvercles de protection après les avoir retirés.
xx1900000132
A
B
C
Caractéristiques du produit - IRB 1100
3HAC064993-004 Révision: L
Description
CP/CS M12 Kits de connexion droits
mâles CPCS
M12 Kits de connexion coudés
mâles CPCS
Ethernet M12 Kits de connexion droits
mâles Ethernet Cat5e
M12 Kits de connexion droits
coudés Ethernet Cat5e
(A)
(B)
(C)
Cache de protection de connecteur CP/CS ou Ethernet
Cache de protection de connecteur SMB
Couvercles de protection du connecteur du tuyau à air
© Copyright 2019-2022- ABB. Tous droits réservés.
1 Description
1.9 Connexions client
Suite
Référence
3HAC066098-001
3HAC066099-001
3HAC067413-001
3HAC067414-001
(C)
