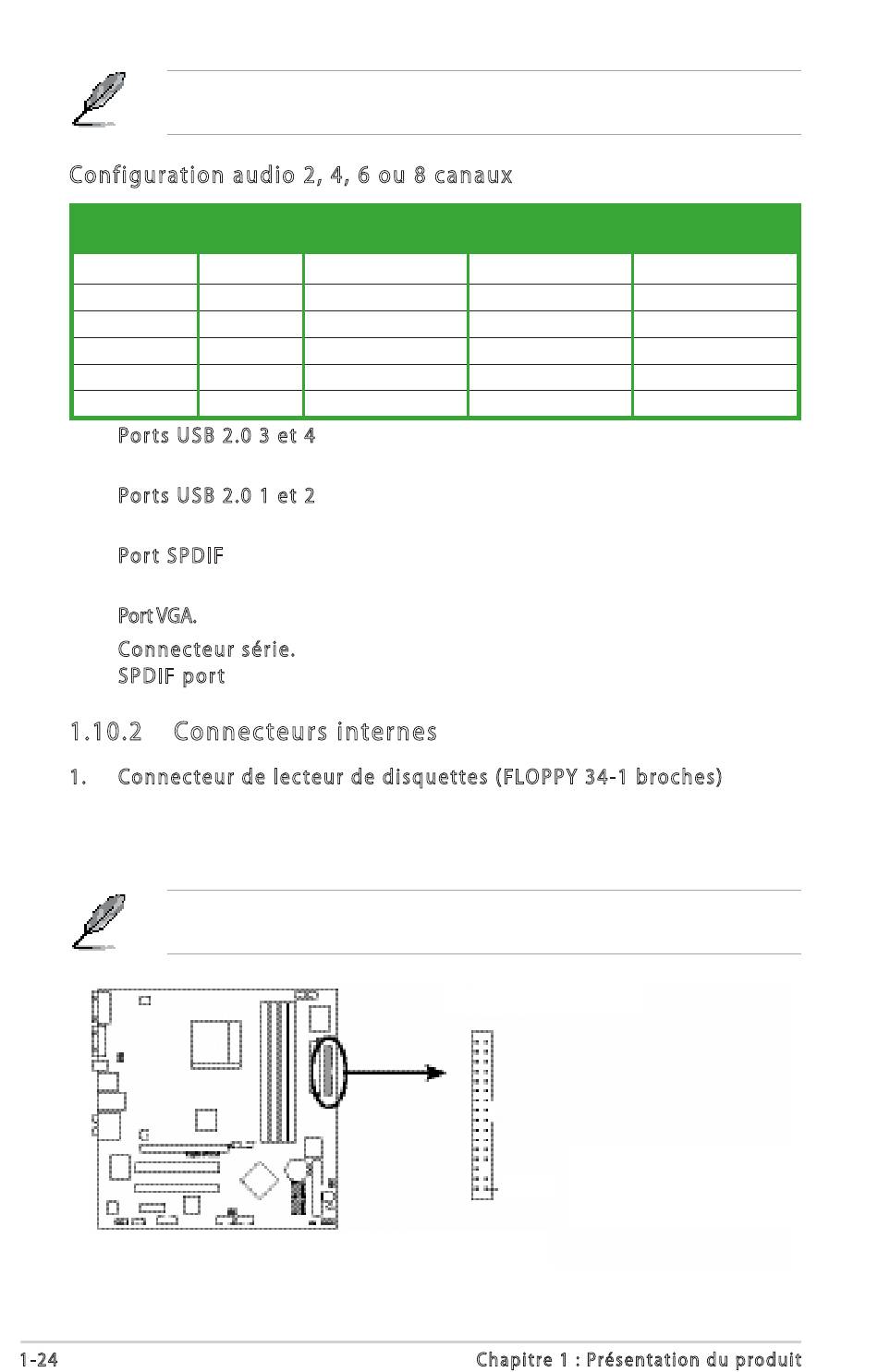

Reportez-vous au tableau de configuration audio ci-dessous pour le fonctionnement
des ports audio en mode 2, 4, ou 6 canaux.
Configuration audio 2, 4, 6 ou 8 canaux
Port
Bleu clair
Vert clair
Rose
Orange
Noir
Gris
9. Por ts USB 2.0 3 et 4. Ces deux ports USB (Universal Serial Bus) 4 broches sont
disponibles pour le raccordement de périphériques USB 2.0.
10. Por ts USB 2.0 1 et 2. Ces deux ports USB (Universal Serial Bus) 4 broches sont
disponibles pour le raccordement de périphériques USB 2.0.
11. Por t SPDIF. Ce port est prévu pour un périphérique de sortie audio externe via
un câble S/PDIF.
12. Port VGA. Ce port VGA 15 broches permet de brancher un moniteur VGA.
13. Connec teur série. Ce port COM1 à 9 broches est pour les périphériques série.
SPDIF por t.
1.10.2 Connec teurs internes
1. Connec teur de lec teur de disquettes (FLOPPY 34-1 broches)
Ce connecteur reçoit le câble de signal du lecteur de disquettes fourni. Insérez
une extrémité du câble dans ce connecteur puis raccordez l'autre extrémité au
connecteur de signal à l'arrière du lecteur de disquettes.
La broche 5 de ce connecteur est retirée pour empêcher une insertion incorrecte lors
de l'utilisation d'un câble de lecteur de disquettes avec la broche 5 couverte.
M2R-FVM A8V-MX Connecteur lecteur de disquette
1-24
2 canaux 4 canaux
(casque)
E. ligne E. ligne
S. ligne Sortie HP avant
E. Micro E. Micro
— Central/subwoofer
— —
— —
6 canaux
E. ligne
Sortie HP avant
E. Micro
Sortie HP arrière
—
Sortie HP latéral
LECTEUR DISQUETTE
REMARQUE : Alignez les repères
rouges du câble en nappe du
BROCHE 1
lecteur de disquette avec la
broche 1.
Chapitre 1 : Présentation du produit
8 canaux
E. ligne
Sortie HP avant
E. Micro
Central/subwoofer
Sortie HP arrière
Sortie HP latéral
