1.10 Connecteurs
1.10.1

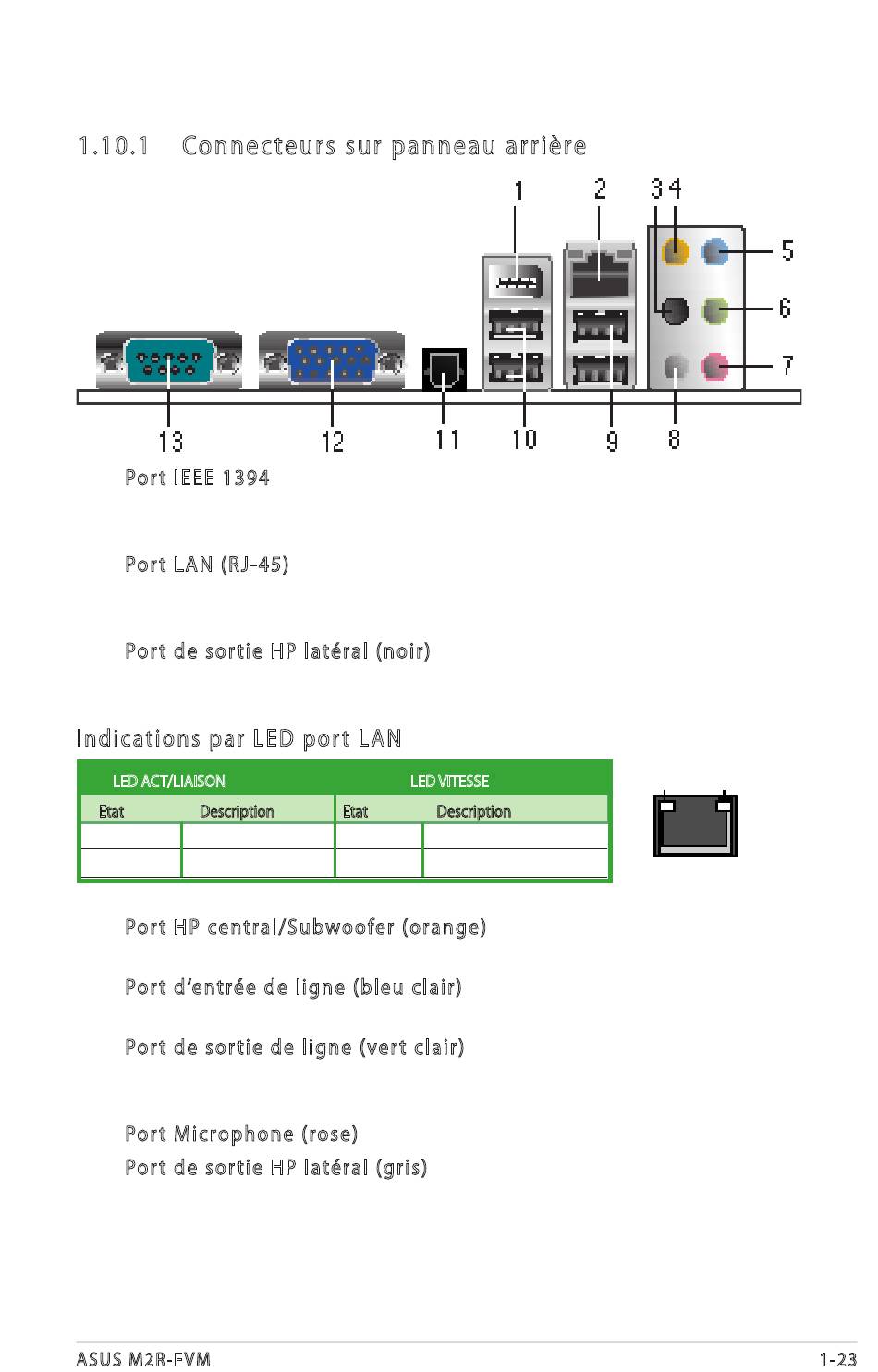

Connec teurs sur panneau arrière
1.
Por t IEEE 1394. Ce port IEEE 1394 6 broches offre une connexion haute vitesse
pour les périphériques audio/vidéo, de stockage ou d'autres ordinateurs ou
portables.
2.
Por t LAN (RJ-45). Ce port permet le raccordement à un réseau local (LAN)
Gigabit via un concentrateur réseau. Reportez-vous au tableau suivant pour
connaître les indications de LED du port LAN.
3.
Por t de sor tie HP latéral (noir). Ce port sert au branchement des haut-
parleurs arrière pour la configuration audio 4 canaux, 6 canaux ou 8 canaux.
Indications par LED por t LAN
LED ACT/LIAISON
Etat
Description
ETEINTE
Pas de liaison
CLIGNOTANT Activité données
4.
Por t HP central/Subwoofer (orange). Ce port sert pour le raccordement
du haut-parleur central et du subwoofer.
5.
Por t d'entrée de ligne (bleu clair). Ce port permet de brancher un lecteur
de cassettes, de CD, de DVD ou d'autres sources audio.
6.
Por t de sor tie de ligne (ver t clair). Ce port permet le branchement d'un
haut-parleur ou d'un casque. En configuration 4 canaux, 6 canaux et 8 canaux, la
fonction de ce port devient Sortie haut-parleur avant.
7.
Por t M icrophone (rose). Ce port permet de brancher un microphone.
8.
Por t de sor tie HP latéral (gris). Ce port sert au branchement des haut-
parleurs latéraux en configuration audio 8 canaux.
ASUS M2R-FVM
LED VITESSE
Etat
Description
ETEINTE
connexion 10 Mbps
VERTE
connexion 100 Mbps
LED
LED
VITESSE
ACT/LIAISON
Connecteur LAN
1-23
