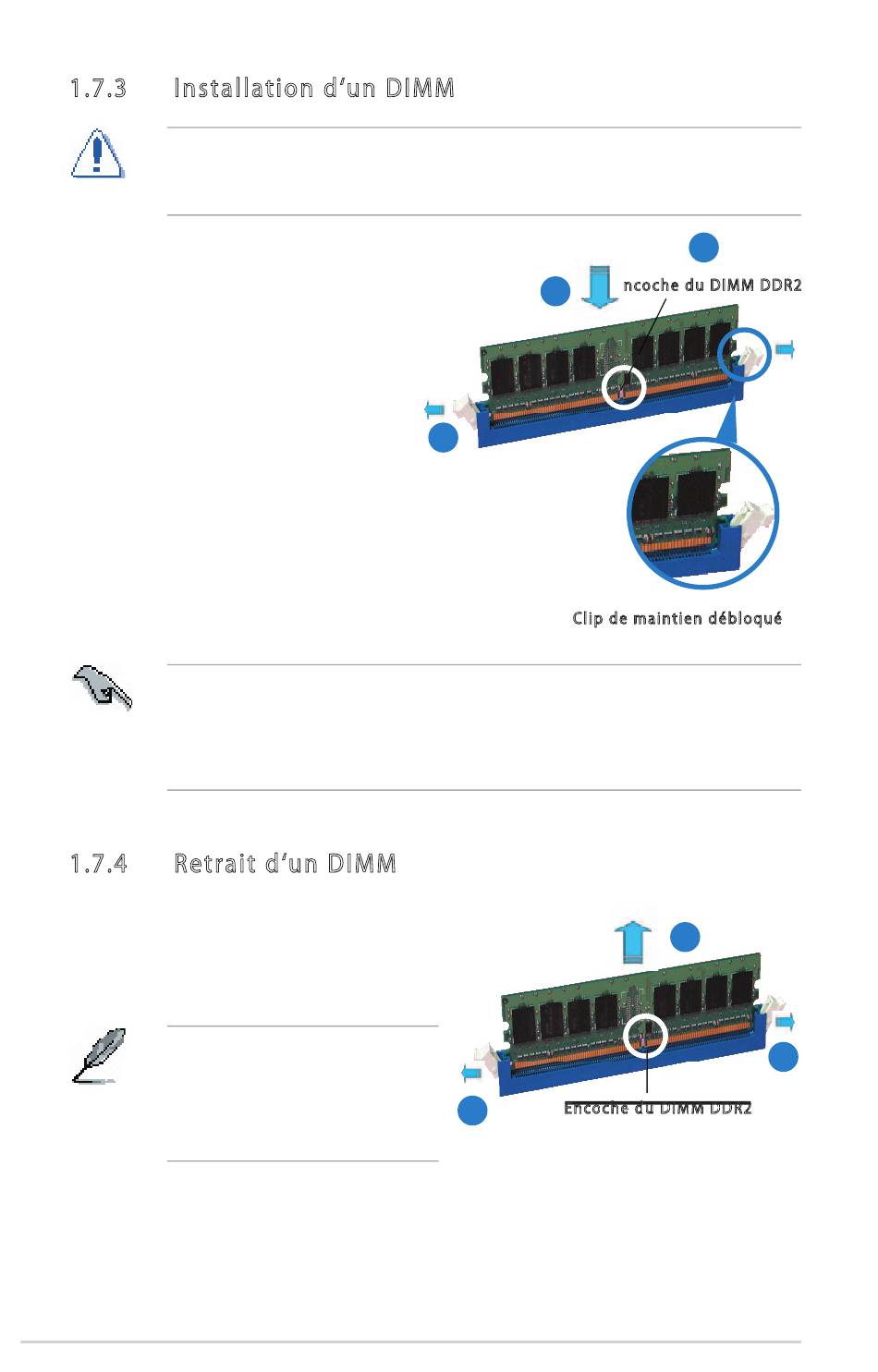

Installation d'un DIMM

Installation d'un DIMM
Débranchez l'alimentation lorsque vous ajoutez ou retirez des modules DIMM ou
d'autres composants du système. Un manquement à cette règle peut causer des
dommages graves à la carte mère et aux composants.
Pour installer un module DIMM :
1. Déverrouillez le socle DIMM en
poussant les clips de maintien vers
l'extérieur.
2. Alignez le DIMM au-dessus du
socle de façon à ce que l'encoche
du module corresponde à la fente
sur le socle.
3. Enfoncez fermement le module
DIMM dans le socle jusqu'à ce que
les clips de maintien reviennent en
place et que le DIMM soit bien en
place.
•
•
1.7.4 1.7.4

Retrait d'un DIMM

Retrait d'un DIMM
Pour retirer le module DIMM :
1. Appuyez simultanément sur les clips
de maintien vers l'extérieur pour
déverrouiller le DIMM.
Soutenez légèrement le DIMM
avec les doigts au moment où vous
appuyez sur les clips de maintien.
Le DIMM peut être endommagé s'il
est éjecté avec force.
2. Retirez le DIMM de son socle.
1-16
Le DIMM DDR2 est muni d'une encoche, afi n qu'il ne puisse être inséré que dans
un sens. Ne forcez pas un DIMM dans le socle pour éviter de l'endommager.
Les socles DIMM DDR2 ne peuvent pas recevoir de DIMM DDR. N'INSTALLEZ PAS
de DIMM DDR dans des socles DIMM DDR2.
3
1
Clip de maintien débloqué Clip de maintien débloqué
1 Encoche du DIMM DDR2 Encoche du DIMM DDR2 Encoche du DIMM DDR2 Encoche du DIMM DDR2 Encoche du DIMM DDR2 Encoche du DIMM DDR2 Encoche du DIMM DDR2 Encoche du DIMM DDR2 Encoche du DIMM DDR2 Encoche du DIMM DDR2 Encoche du DIMM DDR2 Encoche du DIMM DDR2 Encoche du DIMM DDR2 Encoche du DIMM DDR2 Encoche du DIMM DDR2 Encoche du DIMM DDR2 Encoche du DIMM DDR2 Encoche du DIMM DDR2 Encoche du DIMM DDR2 Encoche du DIMM DDR2 Encoche du DIMM DDR2 Encoche du DIMM DDR2 Encoche du DIMM DDR2 Encoche du DIMM DDR2 Encoche du DIMM DDR2 Encoche du DIMM DDR2 Encoche du DIMM DDR2 Encoche du DIMM DDR2 Encoche du DIMM DDR2 Encoche du DIMM DDR2 Encoche du DIMM DDR2 Encoche du DIMM DDR2 Encoche du DIMM DDR2 Encoche du DIMM DDR2 Encoche du DIMM DDR2 Encoche du DIMM DDR2 Encoche du DIMM DDR2 Encoche du DIMM DDR2 Encoche du DIMM DDR2 Encoche du DIMM DDR2 Encoche du DIMM DDR2 Encoche du DIMM DDR2 Encoche du DIMM DDR2
Chapitre 1 : Informations sur le matériel
