Capteurs d'oxygène (O2)

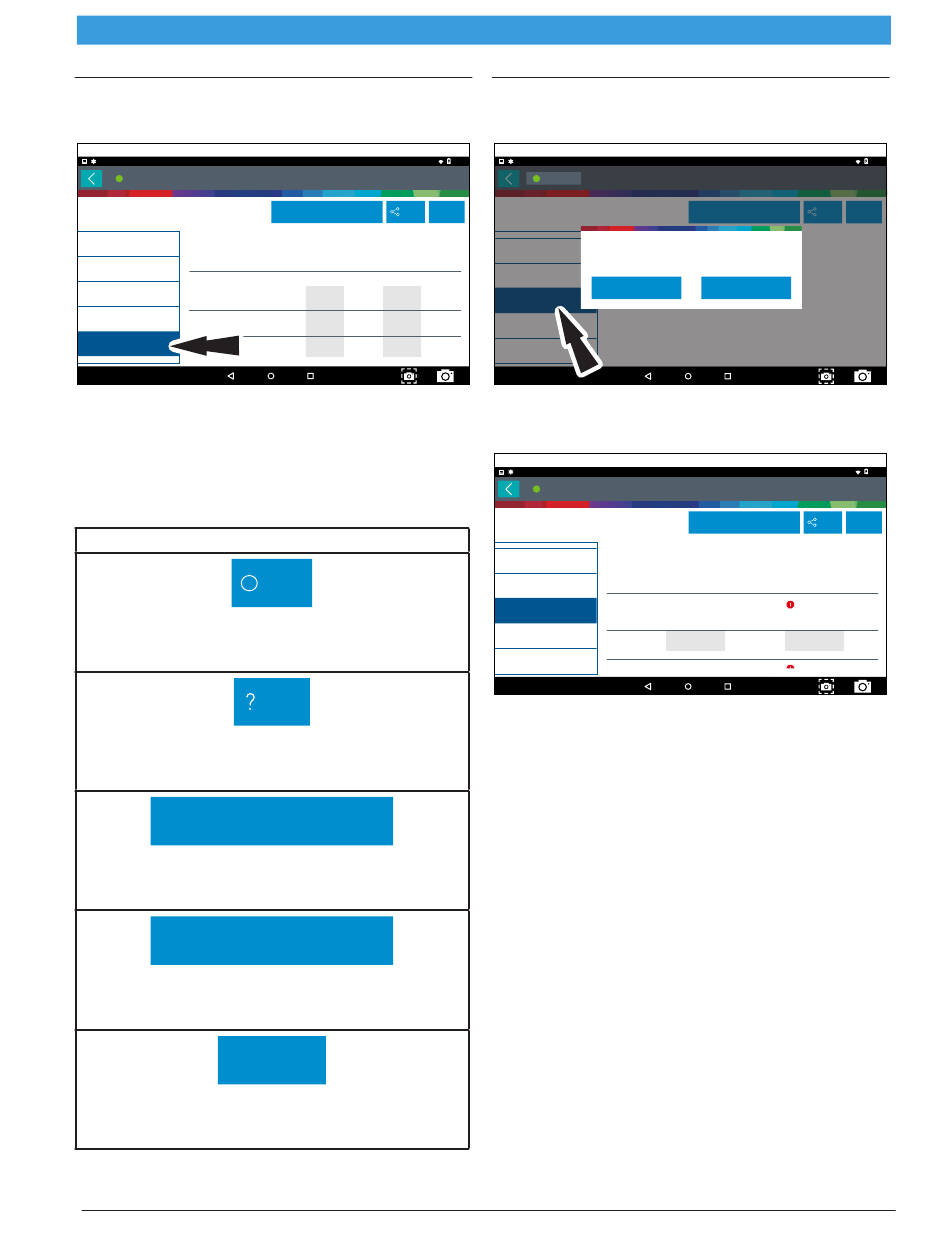

Le mode 5 affiche les résultats du test de contrôle du
capteur d'oxygène.
ss03114
Connected
Generic OBDII
Oxygen Sensor Tests (Mode 5)
Readiness Mode 1
Description
Data Stream Mode 1
Bank 1 Sensor 1
Freeze Frame Mode 2
Maximum Sensor Voltage For
Test Cycle
DTCs Modes 3, 4, 7, A
Lean To Rich Sensor Threshold
Voltage
02 Sensors Mode 5
High Sensor Voltage For Switch
Time Calculation
Le mode 5 affiche la moyenne des résultats des tests de
contrôle du capteur d'oxygène mesuré sur une période
donnée. Les paramètres de cette mesure varient d'un
fabricant à l'autre. Il peut être nécessaire de mettre en
marche le véhicule pendant un certain temps pour per-
mettre aux capteurs d'oxygène de se réchauffer complè-
tement et de commencer à fonctionner comme prévu.
Définitions des boutons des capteurs d'oxygène (O2)
Bouton Autre
Appuyer sur le bouton Autre affiche un lien contextuel
qui amène l'utilisateur à plusieurs boutons.
Afficher l'aide
La sélection du bouton Afficher l'aide ouvre le guide
d'utilisation en ligne.
Use Metric Units
Utiliser les unités métriques
La sélection des unités métriques passera des unités
anglaises/standard aux unités métriques.
Use English/Standard Units
Utiliser les unités anglaises/standard
La sélection des unités anglaises/standard passera
des unités métriques aux unités anglaises/standard.
Screen Capture
Capture d'écran
La sélection de Capture d'écran enregistre une copie
de l'écran ouvert en cours.
Bosch Automotive Service Solutions Inc
May 31, 2018
?
Use Metric Units
Share
Help
Min
Value
Max
Units
0.000
0.003
1.275
V
0.000
0.003
1.275
V
0.000
0.003
1.275
V
Other
Help
Tests non continus
Le mode 6 affiche les résultats des tests de contrôle de
bord des systèmes de contrôle non continu.
ss03115
11:00
Connected
Generic OBDII
DTCs Modes 3, 4, 7, A
Component parameters may not be valid if Readiness Status is
'Not Ready'.
02 Sensors Mode 5
OK
Non-continuous Tests
Mode 6
Special Tests Mode 8
Vehicle Info Mode 9
1. Sélectionnez Non-Continuous Tests à l'écran Generic
OBDII.
2. Suivez les instructions à l'écran.
ss03116
Connected
Generic OBDII
Non-Continuously Monitored Tests
DTCs Modes 3, 4, 7, A
(Mode 6)
ECU: ENGINE
02 Sensors Mode 5
TID 1
Non-continuous Tests
Mode 6
CID 1
N/A
Special Tests Mode 8
MIN
Vehicle Info Mode 9
TID 2
Les tests de contrôle non continu (mode 6) sont un test
de réussite/échec. Certains exemples sont des tests
ÉVAP, catalyseurs et RGE. Les informations suivantes
sont signalées :
•
ECU ou unité de contrôle électronique.
•
TID (test identification) indique le système de
contrôle.
•
CID (identification des composants) indique le
composant testé et sa valeur de test.
•
Valeur minimale, valeur maximale et valeur
actuelle pour chaque contrôle non continu prise
en charge.
•
Résultats de test Passe ou Échec.
Chaque fabricant de véhicules assigne un numéro de
code à ses contrôles de système et composants. Repor-
tez-vous au tableau des codes de mode 6 du fabricant
du véhicule pour déterminer la défaillance indiquée par
TID et CID. Si ce tableau n'est pas disponible, lancez un
test de système automatisé (AST) à partir de l'écran DTC
et sélectionnez le mode 6. Consultez la section Read
DTCs pour plus d'informations sur les étapes à suivre
pour effectuer cette action.
ADS 325 | Guide d'utilisation | 23 | fr
Use Metric Units
Cancel
Use Metric Units
TID 1
Failed
TID 1
57581.0
5229
N/A
VALUE
MAX
UNITS
TID 2
Failed
1699501022 | RÉV. A | 07,2018
11:00
May 31, 2018
?
?
Share
Help
11:00
May 31, 2018
?
?
Share
Help
