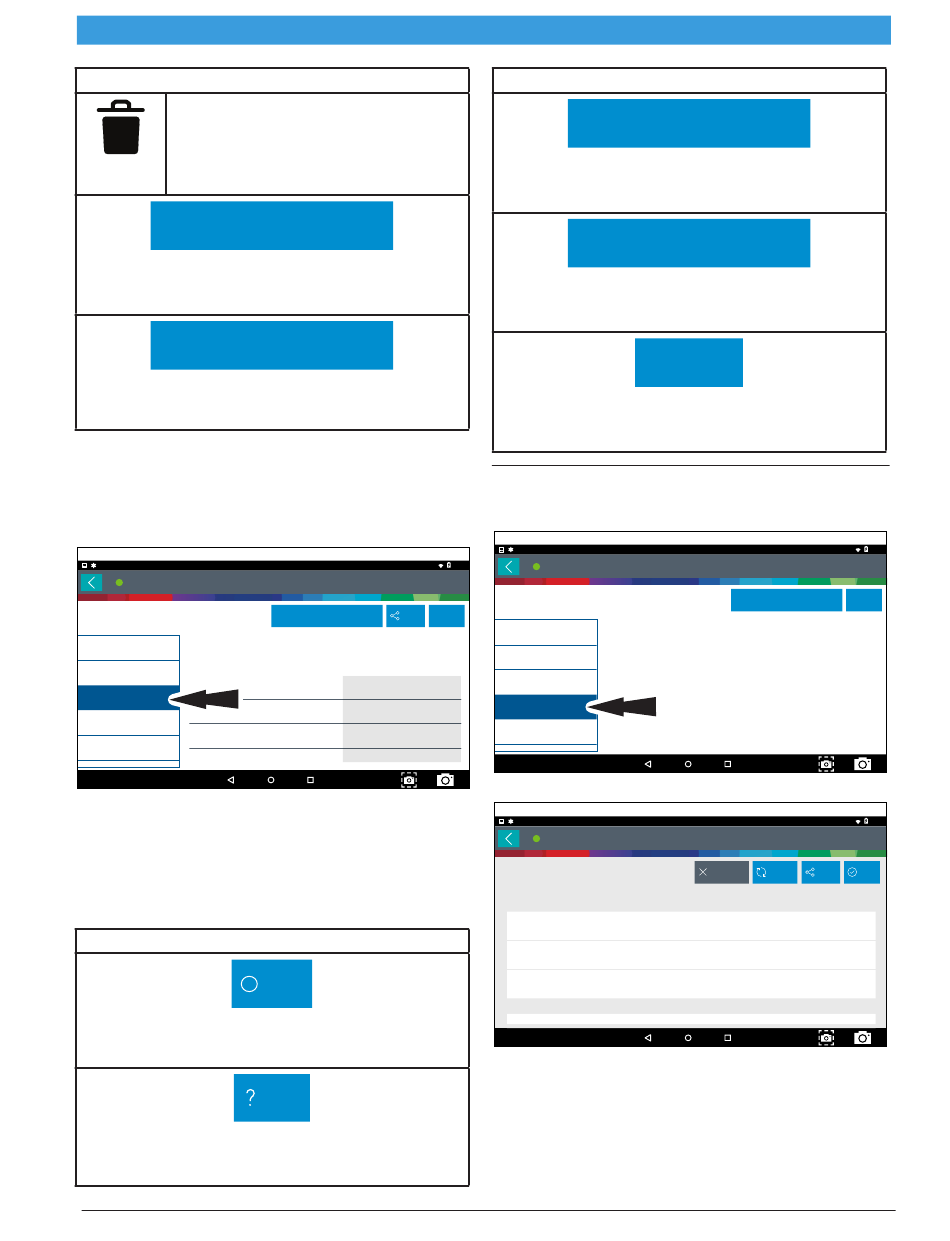

Définitions des boutons de flux de données
Effacer toutes les données
Sélectionnez Effacer les données pour effa-
cer le flux de données affiché. Cette fonction
réinitialise le compteur d'images de chrono-
logie et efface les données graphiques.
Use Metric Units
Utiliser les unités métriques
La sélection des unités métriques passera des unités
anglaises/standard aux unités métriques.
Use English/Standard Units
Utiliser les unités anglaises/standard
La sélection des unités anglaises/standard passera
des unités métriques aux unités anglaises/standard.
Freeze Frame
Le mode 2 affiche les données capturées lorsqu'une
erreur s'est produite. Freeze frame montre un instantané
de flux de données qui a été automatiquement enregis-
tré par l'unité de contrôle électronique du véhicule
lorsqu'un ou plusieurs codes d'anomalies ont lieu.
ss03111
Connected
Generic OBDII
Mode 2 Freeze Frames
Readiness Mode 1
Freeze Frame Description
Data Stream Mode 1
Diesel Particulate Filter Bank 1 Delta Pressure
Freeze Frame Mode 2
Diesel Particulate Filter Bank 2 Delta Pressure
DTCs Modes 3, 4, 7, A
Diesel Particulate Filter Bank 1 Inlet Pressure
02 Sensors Mode 5
Diesel Particulate Filter Bank 2 Inlet Pressure
Freeze frame enregistre les informations actuelles de
chaque capteur au moment où un code d'anomalie est
défini. Cette fonctionnalité peut être utilisée lors du diagnos-
tic d'une condition intermittente qui nécessite que certaines
conditions soient satisfaites avant que le défaut ne soit actif.
REMARQUE : Les codes d'anomalies ne sont pas toujours stockés
dans Mode 2 freeze frame.
Définitions des boutons Freeze Frame
Bouton Autre
Appuyer sur le bouton Autre affiche un lien contextuel
qui amène l'utilisateur à plusieurs boutons.
Aide
La sélection du bouton Aide ouvre le guide d'utilisa-
tion en ligne.
Bosch Automotive Service Solutions Inc
May 31, 2018
?
Use Metric Units
Share
Help
Value
-25.2 psi
-9.5 psi
-93.8 psi
-80.8 psi
Other
Help
Définitions des boutons Freeze Frame
Utiliser les unités métriques
La sélection des unités métriques passera des unités
anglaises/standard aux unités métriques.
Use English/Standard Units
Utiliser les unités anglaises/standard
La sélection des unités anglaises/standard passera
des unités métriques aux unités anglaises/standard.
Capture d'écran
La sélection de Capture d'écran enregistre une copie
de l'écran ouvert en cours.
DTCs Modes
Lecture des modes 3, 4, 7 et A et effacer les codes
d'anomalie.
ss03112
10:58
Connected
Generic OBDII
Readiness Mode 1
Data Stream Mode 1
Freeze Frame Mode 2
TAP 'DTCs MODES 3, 4, 7, A' TO REOPEN
DTCs Modes 3, 4, 7, A
02 Sensors Mode 5
1. Sélectionnez DTCs Modes à l'écran Generic OBDII.
ss03113
Connected
DTCs
for Global OBDII
OBDII CURRENT CODES
B0001
Driver Frontal Stage 1
Deployment Control (Subfault)
B0002
Driver Frontal Stage 2
Deployment Control (Subfault)
B0003
Driver Frontal Stage 3
Deployment Control (Subfault)
OBDII PENDING CODES
B0001
Driver Frontal Stage 1
2. Utilisez les boutons et suivez les instructions à
l'écran.
ADS 325 | Guide d'utilisation | 21 | fr
Use Metric Units
Screen Capture
Use Metric Units
Clear DTCs
Refresh
1699501022 | RÉV. A | 07,2018
10:59
May 31, 2018
?
Help
10:59
May 31, 2018
Share
Save
