Pluton Unit 4128 V
4 Pièces détachées
Pour toute commande de pièces détachées,
indiquer : le type et la référence de l'appareil, la
désignation et le code de la pièce.
La plaque signalétique de l'appareil se trouve sur
l'habillage arrière.
21
10
4
3 14
12
8 8
9 13 18 17

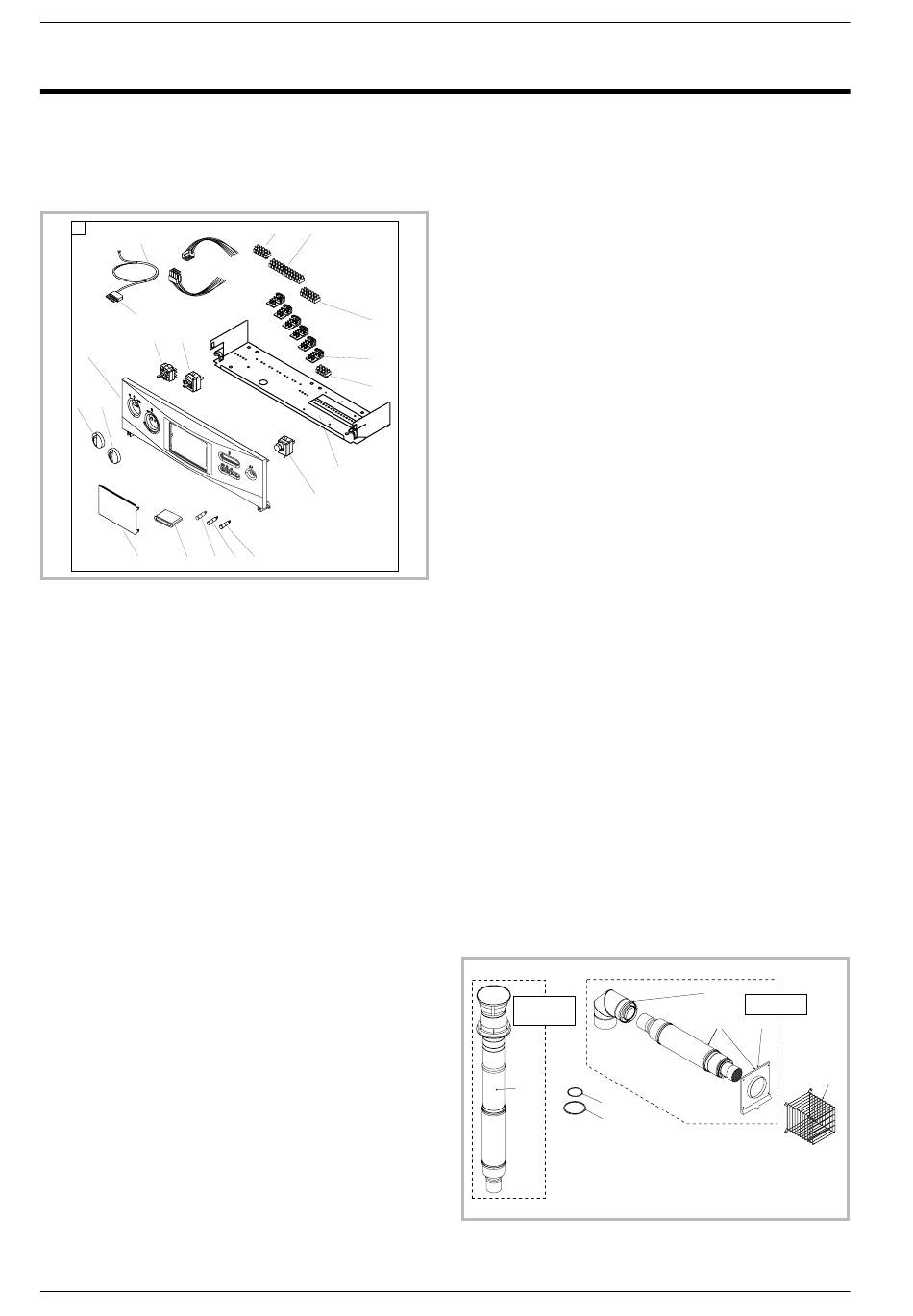

Figure 28 - Vue éclatée (tableau de contrôle)
N° Code Désignation . . . . . . . . . Type . . . . Qté
. 1 106322 Bornes . . . . . . . . . . . . 4x1. . . . . 01
. 2 106323 Bornes . . . . . . . . . . . . 5x1. . . . . 01
. 3 110706 Commutateur . . . . . . . . . . . . . . . . 01
. 4 110765 Connecteur mâle . . . . . . . 7x1. . . . . 01
. 5 110770 Bornes . . . . . . . . . . . . 12x1 . . . . 01
. 8 149883 Manette . . . . . . . . . . . . . . . . . . . 01
. 9 154220 Obturateur . . . . . . . . . . . . . . . . . 01
.10 109214 Câble . . . . . . . . . . . . . 5x1 . . . . 2,2 m
.11 174208 Support bornes . . . . . . . . . . . . . . . 01
.12 177120 Tableau nu . . . . . . . . . . . . . . . . . 01
.13 178617 Thermomètre . . . . . . . . . . . . . . . . 01
.14 178924 Thermostat . . . . . . . . . 35-90°C . . . 01
.15 178925 Thermostat de sécurité . . . 110°C . . . . 01
.17 191015 Voyant . . . . . . . . . . . . . . . . . . . . 01
.18 191025 Voyant . . . . . . . . . . . . . . . . . . . . 01
.19 241703 Support . . . . . . . . . . . . . . . . . . . 01
.21 977041 Tableau de contrôle . . . . . . . . . . . . 01
N° Code Désignation . . . . . . . . . Type . . . . Qté
.202 178065 Terminal 80x125 (noir) . . . . V . . . . . 01
.202 009101 Terminal 80x125 (ocre) . . . . V . . . . . 01
.203 178066 Terminal 80x125 . . . . . . . . H . . . . . 01
.204 134922 Grille de protection . . . . . . . . . . . . . 01
.205 142377 Joint . . . . . . . . . . . . . Ø 80 . . . . 02
.206 142376 Joint . . . . . . . . . . . . . Ø 125 . . . . 02
.207 111152 Coude . . . . . . . . . . . . . 90° . . . . . 01
.208 009103 Pare-goutte . . . . . . . . . . . . . . . . . 01
18
2 5
5
11
1
19
15
17
Pour les pièces du brûleur, se référer à la notice du
brûleur Stella 4000 Unit (code 105528).
Qté = Quantité totale sur l'appareil
N° Code Désignation . . . . . . . . . . . . . . . . Qté
.25 122107 Écouvillon . . . . . . . . . . . . . . . . . . 01
.26 122108 Écouvillon . . . . . . . . . . . . . . . . . . 01
.27 134503 Goujon . . . . . . . . . . . . . . . . . . . 04
.28 157312 Passe-fil . . . . . . . . . . . . . . . . . . . 04
.29 160706 Pied réglable . . . . . . . . . . . . . . . . 04
.30 182215 Tuyauterie. . . . . . . . . . . . . . . . . . 02
.34 912104 Capot . . . . . . . . . . . . . . . . . . . . 01
.35 207318 Habillage arrière . . . . . . . . . . . . . . 01
.36 207324 Habillage arrière . . . . . . . . . . . . . . 01
.37 912454 Côté . . . . . . . . . . . . . . . . . . . . . 02
.38 209204 Panneau entretoise. . . . . . . . . . . . . 01
.39 252670 AB Couvercle . . . . . . . . . . . . . . . . . . 01
.40 260603 AB Écran . . . . . . . . . . . . . . . . . . . . 01
.41 100145 Adaptateur ventouse . . . . . . . . . . . . 01
.43 159038 Porte de foyer. . . . . . . . . . . . . . . . 01
.44 123062 Élément arrière . . . . . . . . . . . . . . . 01
.45 123067 Élément intermédiaire . . . . . . . . . . . 01
.47 141019 Isolant de porte . . . . . . . . . . . . . . . 01
.48 119603 Doigt de gant . . . . . . . . . . . . . . . . 01
.49 166705 Robinet de vidange . . . . . . . . . . . . . 01
.50 123066 Élément avant . . . . . . . . . . . . . . . 01
.51 159015 Prise de pression . . . . . . . . . . . . . . 01
.52 164809 Regard de flamme . . . . . . . . . . . . . 01
.53 164607 Réduction . . . . . . . . . . 40-20 . . . . 01
.54 104851 Réduction . . . . . . . . . . 40-15 . . . . 01
.55 100608 Attache . . . . . . . . . . . . . . . . . . . 04
.57 222201 Guide . . . . . . . . . . . . . . . . . . . . 02
.58 231719 Équerre . . . . . . . . . . . . . . . . . . . 01
.59 159200 Profilé . . . . . . . . . . . . . . . . . . . 0,28 m
.60 142662 Joint de regard . . . . . . . . . . . . . . . 01
.61 110615 Collier . . . . . . . . . . . . 50-70 . . . . 02
.62 182000 Gaine . . . . . . . . . . . . . Ø 60 . . . . 01
073303
019096
202
205
206
Figure 29 - Vue éclatée (ventouse)
207
073304
203
203 208
204
Notice de référence "1277"
