Pluton Unit 4128 V
Il est vivement conseillé d'équiper l'installation
électrique d'une protection différentielle de 30 mA
(fig. 16).
Prévoir une coupure bipolaire à l'extérieur de la
chaudière.
Le commutateur placé sur le tableau de contrôle ne
dispense pas de l'installation d'un interrupteur général
réglementaire.
Pour accéder aux bornes de raccordement :
-
Déposer le couvercle de la chaudière.
-
Basculer le tableau de contrôle.
Effectuer les raccordements suivant les shémas fig. 18
et 19.
P a s s e r l e s c â b l e s d ' a l i m e n ta t i o n ( c h a u d i è r e ,
circulateur) dans les passe-fils à l'arrière de l'appareil.
Bornier brûleur (5 plots)
•
Compteur horaire : Bornes 4 (B4), 1 (neutre) et
3 (vert/jaune).
Bornes de raccordement (18 plots)
Circuit 1
•
Circulateur chauffage : Bornes 7, 8 et 9.
•
Thermostat d'ambiance à action sur circulateur :
Bornes 10 et 11 , enlever préalablement le shunt
(10-11).
•
Thermostat d'ambiance à action sur brûleur : Bornes
12 et 13 , enlever préalablement le shunt (12-13).
Circuit 2
•
Circulateur chauffage : Bornes 14, 15 et 16.
L
Molveno Gottack
Co
3
Aa
A1
B1
B2
Ab
A2
4
Bc
B3
D3
Bd
B4
D4
ME
5
1
Aa
4
Co
Ab
10
11
Bornier sanitaire (4 plots)
Connecteur mâle (12 voies)
Connecteur femelle (12 voies)
Bornier installateur (18 plots)
Bornier brûleur (5 voies)
Notice de référence "1277"
TCh, TSé
TCh, TSé
O
a
b
c
TMn
TMn
T.G
c
1
2
IMIT
c
1
2
1
2
4
JAEGER
TCh (35-90 °C)
c
TA1/Br
a
13
12
b
8
7
12

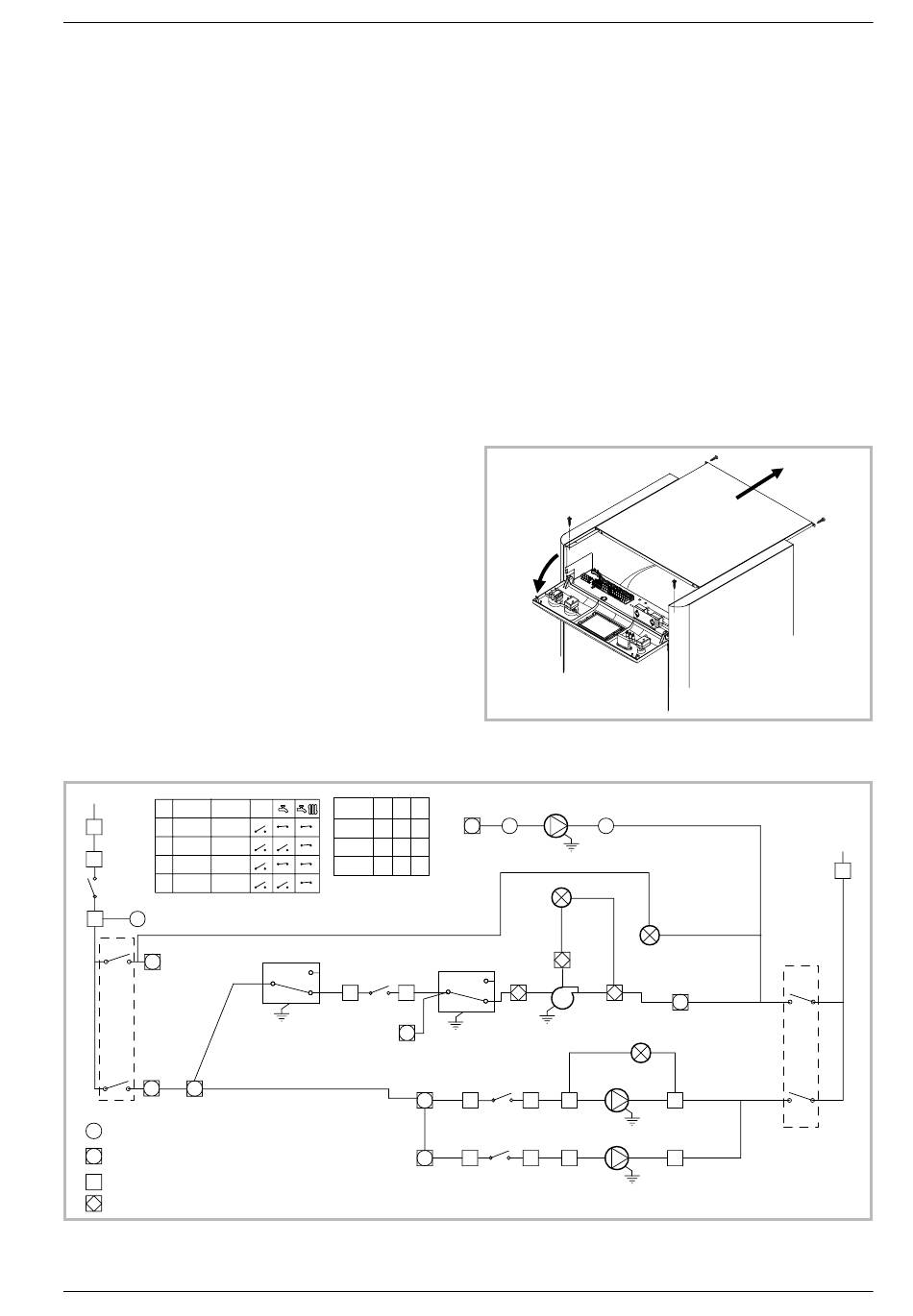

Figure 18 - Schéma électrique de principe
•
Thermostat d'ambiance à action sur circulateur :
Bornes 17 et 18 , enlever préalablement le shunt
(17-18).
•
Sécurité contre le manque d'eau : Bornes 4 et 5.
Enlever préalablement le shunt (4-5).
•
Câble d'alimentation : Bornes 1 (Bleu), 2 (Vert/jaune)
et 3 (Rouge).
-
Utiliser un câble souple de 3 x 0,75 mm
type H05VV-F.
-
U t i l i s e r l e s s e r r e - c â b l e s a f i n d ' é v i t e r t o u t
débranchement accidentel des fils conducteurs.
La longueur du fil de terre doit être plus longue entre sa
borne et le serre câble que les 2 autres fils.
Le serre-câble peut être utilisé dans un sens ou dans
l ' a u t r e s u i v a n t l e n o m b r e o u l e d i a m è t r e d e s
conducteurs.
Figure 17 - Accès aux bornes de raccordement
CS
2
4
V-B
5
TSé (110 °C)
c
3
a
b
Br
TA1/C1
11
10
9
TA2/C2
18
17
16
2
V-M
1
1
V-C1
CC1
7
CC2
14
2
minimum de
N
1
Bc
Co
Bd
11
