Pluton Unit 4128 V
-
Adapter la longueur des conduits.
-
Utiliser des rallonges de grandes longueurs pour
limiter le nombre de jonctions.
Se référer aux instructions du fournisseur.
Porte de foyer réversible
2.5
La porte de foyer est montée d'origine avec les
charnières à gauche et les fermetures à droite. Pour
inverser le sens d'ouverture, il suffit d'intervertir les
charnières et les systèmes de fermeture.
F
Pour ouvrir la porte : 4 écrous à démonter (voir
fig. 12)

Raccordement hydraulique

2.6
Le raccordemment doit être conforme aux règles de
l'art et de l'accord intersyndical.
L'appareil devra être relié à l'installation à l'aide de
raccords union pour faciliter son démontage.
Éventuellement, isoler la chaudière du circuit
hydraulique à l'aide de flexibles de 0,5 m afin de limiter
le niveau sonore dû aux propagations vibratoires.
• Placer le circulateur chauffage sur le départ ou le
retour de la chaudière.
Pour un fonctionnement correct et afin de limiter le
niveau sonore, le circulateur doit être adapté à
l'installation. Éventuellement, isoler le circulateur du
circuit hydraulique à l'aide de flexibles afin de limiter le
niveau sonore dû aux propagations vibratoires.
• Installer un vase d'expansion ouvert ou fermé.
Le vase d'expansion doit être adapté à l'installation.
Dans le cas d'un vase d'expansion fermé, installer
également une soupape de sûreté tarée à 3 bar.
Raccorder l'évacuation de la soupape de sécurité à
l'égout.
Le vase d'expansion, ses accessoires et le tube
d'expansion doivent être protégés contre le gel.
10
SSu
CA - Clapet antiretour
CC - Circulateur chauffage
R - Circuit de chauffage
SSu - Soupape de sécurité
VM - Vanne 3 voies éventuelle
VE - Vase d'expension fermé.

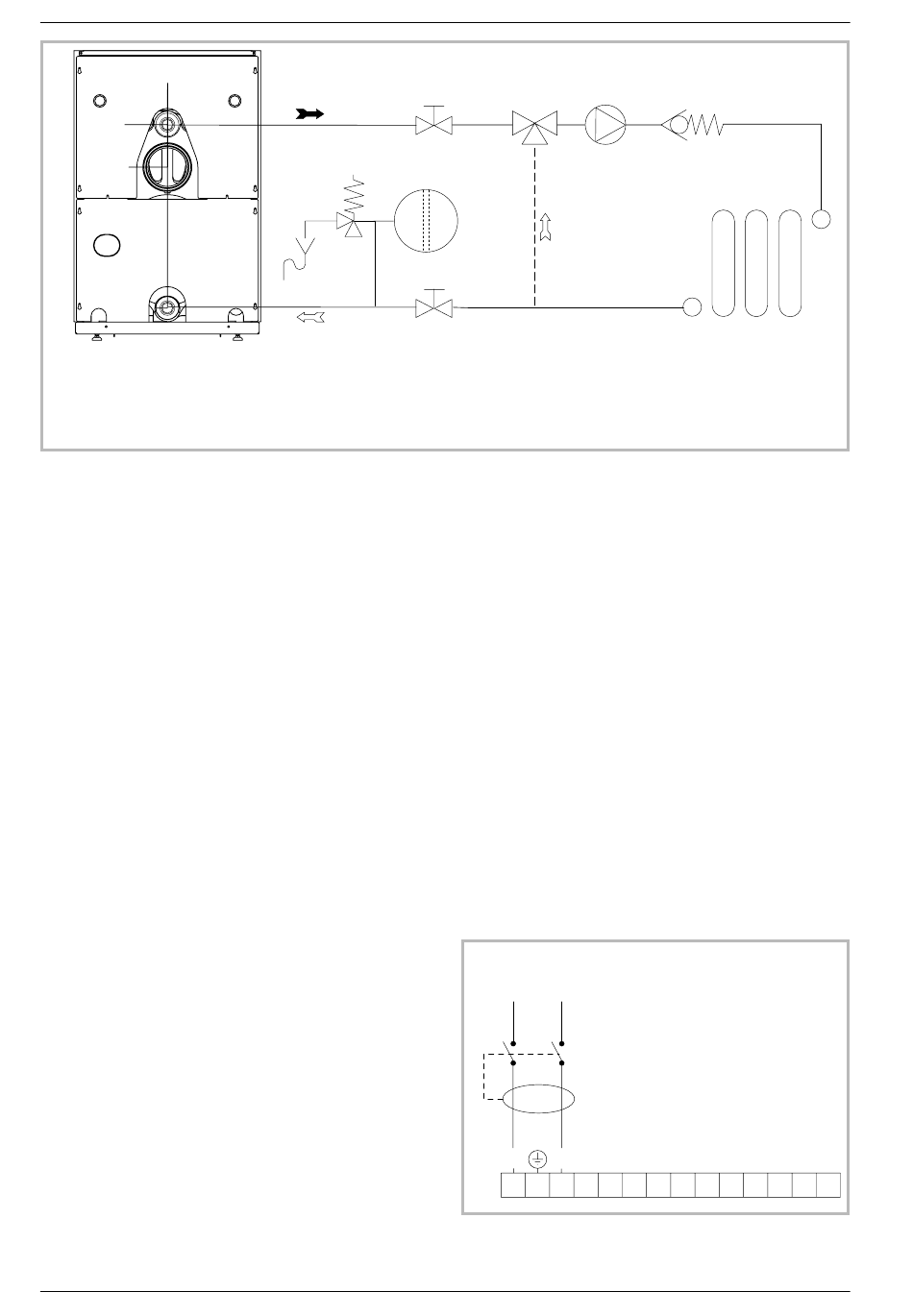

Figure 15 - Schéma hydraulique de principe
• Installer une sécurité contre le manque d'eau lorsque
la chaudière est installée au point haut de l'installation
(par exemple au grenier).
2.7
Se référer à la notice fournie avec le brûleur.
2.8
L'installation électrique doit être réalisée conformément
à la réglementation en vigueur.
FRANCE : Norme NF C15-100
BELGIQUE : Règlement Général pour les installations
Électriques (R.G.I.E).
Les raccordements électriques ne seront effectués que
lorsque toutes les autres opérations de montage
(fixation, assemblage, etc.) auront été réalisées.
L'équipement électrique de la chaudière doit être
raccordé à une prise de terre.
VM
CC
VE
Raccordement de l'alimentation
fioul
Raccordements électriques
230 V ~
Neutre
Phase
L
N
1 2 3 4 5 6 7 8 9 10 11 12 13 14
Figure 16 - Protection différentielle
CA
R
Notice de référence "1277"
