Vue d'ensemble du produit

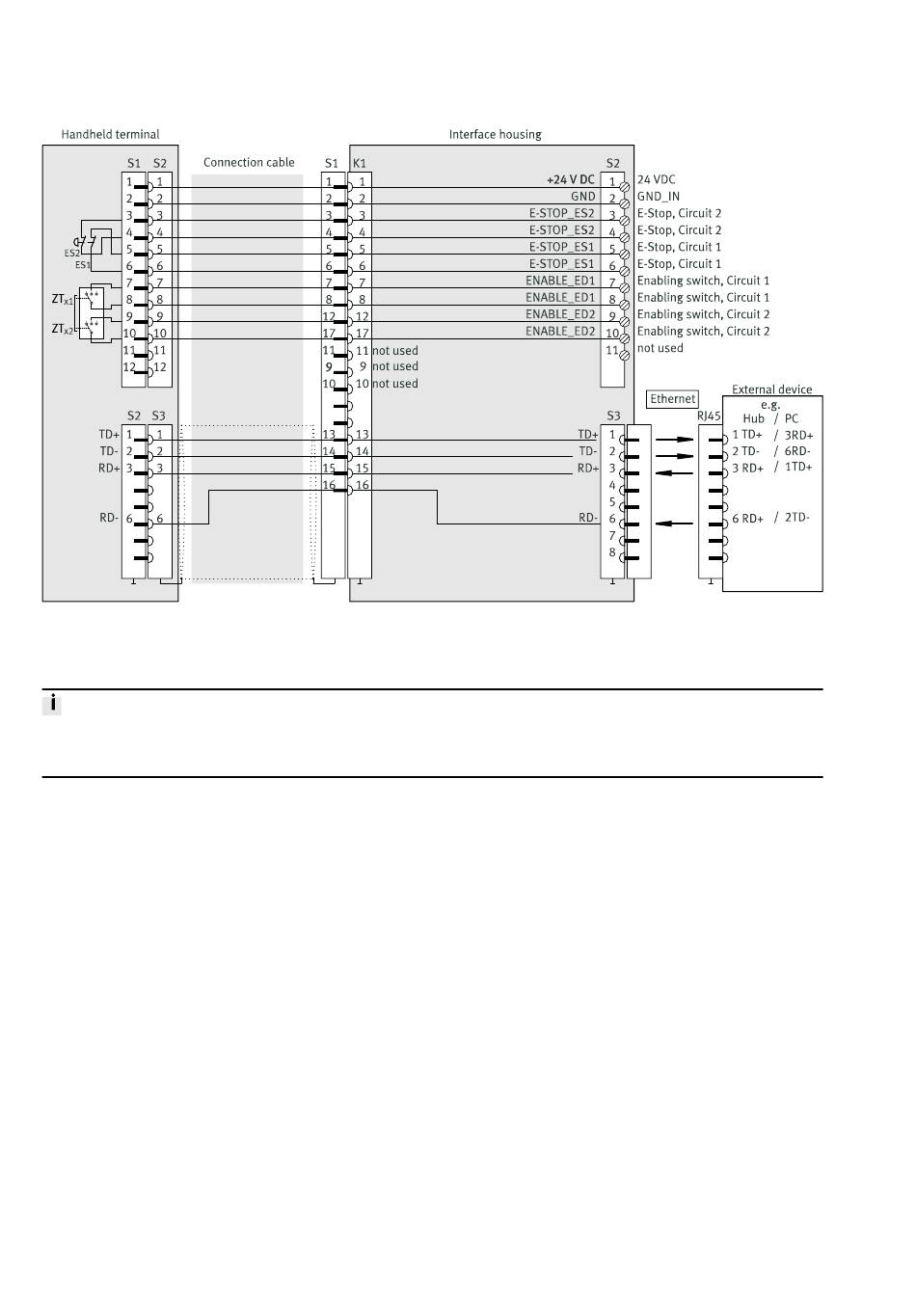

Fig. 4 Schéma de raccordement : terminal de commande manuelle CDSA-D3-RV sur boîtier d'interface
CAMI-C
Le mode point-à-point via l'interface Ethernet nécessite un câble Crossover entre le terminal de com-
mande manuelle CDSA-D3-RV et la commande.
5.1.3.2
Dispositif d'arrêt d'urgence
Le terminal de commande manuelle CDSA-D3-RVdispose d'un dispositif d'arrêt d'urgence. Le disposi-
tif d'arrêt d'urgence est câblé à 2 circuits et les contacts sont conçus comme des contacts NF.
Le dispositif d'arrêt d'urgence rouge-jaune du terminal de commande manuelle CDSA-D3-RV répond
aux exigences de la norme EN ISO 13850.
Son mode de fonctionnement doit être réalisé en tant qu'arrêt de catégorie 0 ou de catégorie 1 sur la
base l'analyse des risques pour la machine è EN 60204-1. L'interconnexion des contacts de commu-
tation à ouverture forcée doit satisfaire à la catégorie (selon EN ISO 13849-1) qui est définie sur la
base de l'analyse des risques (selon EN ISO 12100 : 2010) de la machine.
16
Festo — CDSA-D3-RV — 2020-08
