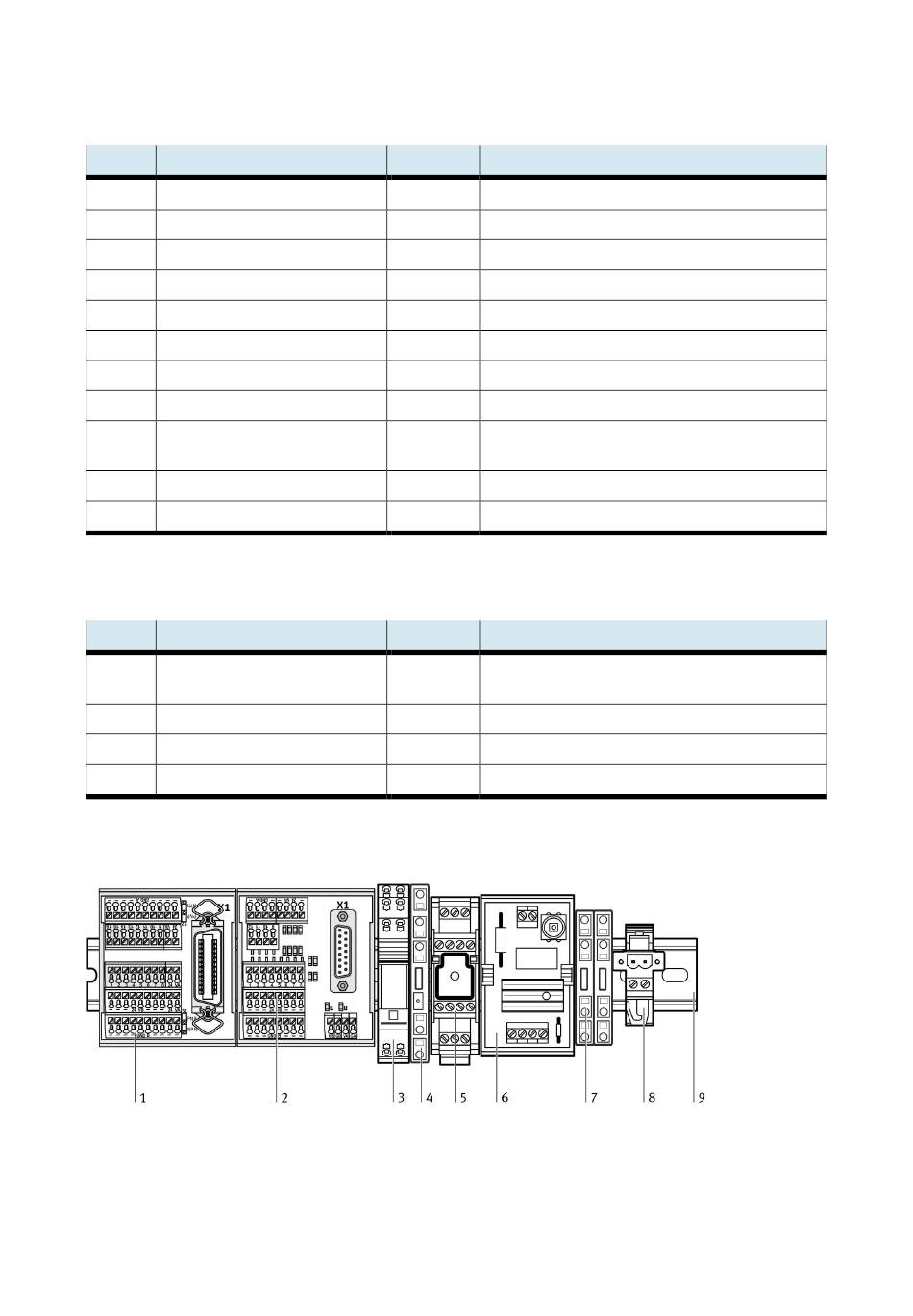

13 Ocupación de terminales, EduKit PA Advanced
Borne Componente
I0
Sensor de caudal, salida
I1
Flotador con conmutador LA+
I2
Flotador con conmutador LS-
I3
Detector de posición capacitivo
I4
Detector de posición capacitivo
I5
Detectores de finales de carrera
I6
Detectores de finales de carrera
Q0 Válvula de bola de 2 vías
Q2 Relé conmutador
Q3 Bomba
Q5 Relé
Terminal de entradas y salidas digitales (1)
Borne Componente
8 Sensor de ultrasonidos
7 Sensor de caudal
15 Sensor de presión
1 Bomba
Terminal de entradas y salidas analógicas (2)
1: Terminal E/S; 2: Terminal analógico; 3: Relé; 4: Regulador del motor; 5: Convertidor de valores de medición; 6: Limitador de
corriente en arranque; 7: Borne del motor M;
8: Perfil DIN
Atribución completa de componentes
© Festo Didactic 746310
Abreviatura Observación
-BF2_GW
-SG11 Opcional
-SG12 Opcional
-BG13 Nivel mínimo de llenado
-BG14 Nivel máximo de llenado
-BG15_cl Opcional, Válvula de bola de 2 vías, normalmente cerrada
-BG15_op Opcional, Válvula de bola de 2 vías, normalmente abierta
-KF2 Opcional, reposición por muelle
-KF1 Relé = 0, funcionamiento binario de la bomba
Relé = 1, funcionamiento analógico de la bomba con 0...10 V
-MA1
-MB7 Para accionamiento de la electroválvula de 2/2 vías M107
Abreviatura Observación
-B101 Entrada analógica 0-10 V DC, nivel de llenado 0...220 mm (0-
2,7l)
-B102 Entrada analógica 0-10 V DC, caudal 0...10 l/min
-B103 Entrada analógica 0-10 V DC, presión 0...400 mbar
-P101 Analogue output 0-10 V DC, manipulated value 0...100%
