13 Terminalbelegung EduKit PA Advanced

Klemme Gerät
I0 Durchflusssensor, Schaltausgang
I1 Schwimmerschalter LA+
I2 Schwimmerschalter LS-
I3 Kapazitiver Näherungsschalter
I4 Kapazitiver Näherungsschalter
I5 Sensorbox BG15 mit Stellungsanzeige
I6 Sensorbox BG15 mit Stellungsanzeige
Q0 Lastrelais
Q2 Umschaltrelais
Q3 Motor, Pumpe P101
Q5 5/2W-Magnetventil, federrückgestellt
Digitale Ein- und Ausgänge E/A-Terminal (1)
Klemme Gerät
1 Ultraschall-Füllstandsensor
2 Durchflusssensor
3 Drucksensor
9 Pumpe mit Motorregler
Analoge Ein- und Ausgänge Analog-Terminal (2)

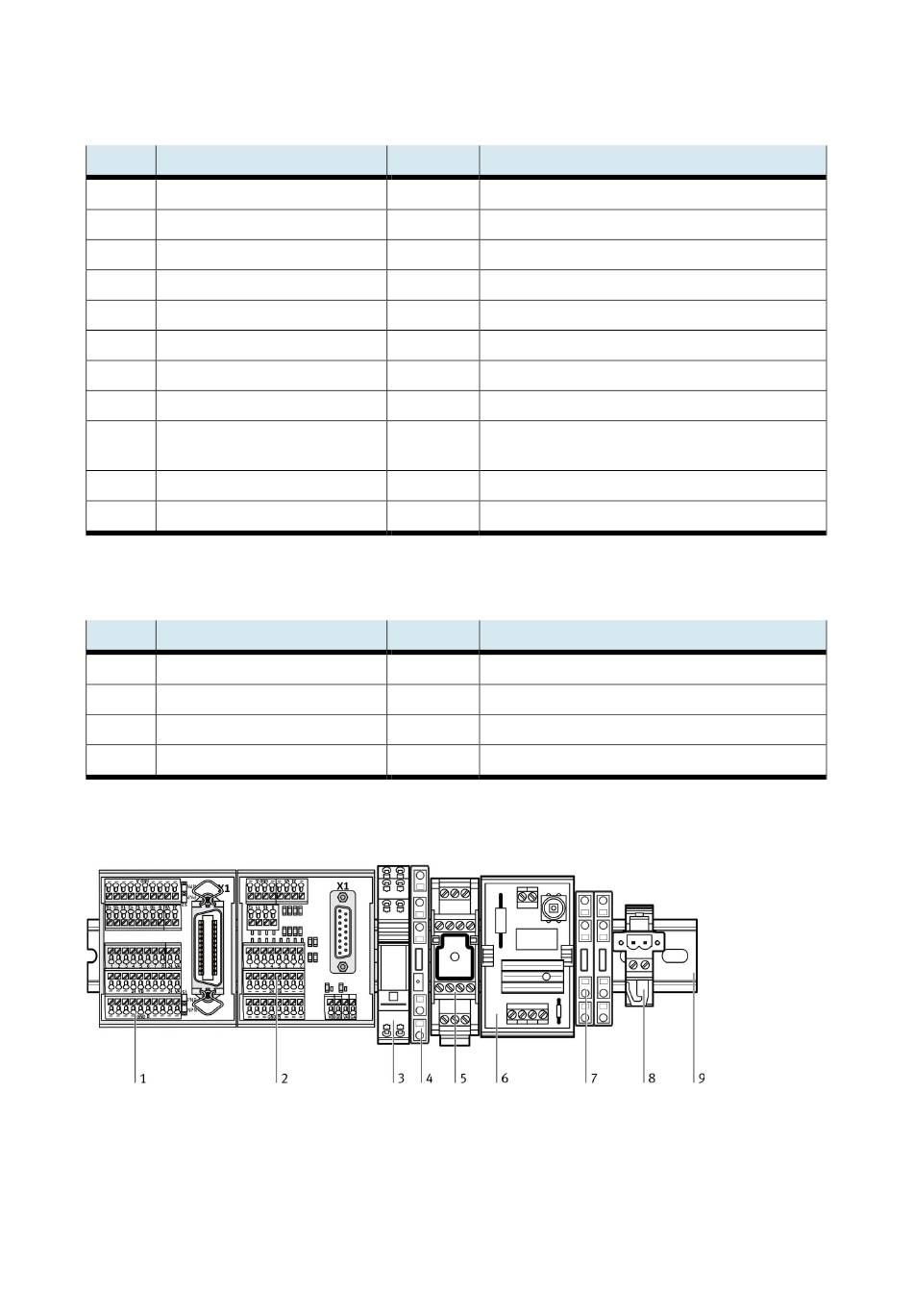

1: E/A Terminal XD1; 2: Analog-Terminal XD3; 3: Relais, 2fach-Wechsler KF1; 4 Relais, 1fach-Wechsler KF2; 5: Motorregler QA1;
6: Anlaufstrombegrenzer QA0; 7: PE-Klemmen XE0; 8: Motorklemme XD20; 8: Hutschiene
Komplette Zuordnungsbeschaltung
© Festo Didactic 746310
Kurzzeichen Hinweis
-BF2_GW Grenzwert, einstellbar am Sensordisplay
-SG11 optional
-SG12 optional
-BG13 minimaler Füllstand, oberer Tank
-BG14 maximaler Füllstand, oberer Tank
-BG15_cl optional, 2-Wege-Kugelhahn V107 geschlossen
-BG15_op optional, 2-Wege-Kugelhahn V107geöffnet
-KF2 betätigt MB2 2-Wege Magnetventil MB2
-KF1 Relais = 0 die Pumpe wird binär betrieben
Relais = 1 die Pumpe wird analog mit 0...10 V betrieben
-MA1 EIN/AUS, Ansteuerung über Motorregler
-MB7 schaltet Drehantrieb MM7 für 2-Wege-Kugelhahn V107
Kurzzeichen Hinweis
-BL1 Analogeingang 0-10 V DC, Füllhöhe 0...220 mm (0-2,7l)
-BF2 Analogeingang 0-10 V DC, Durchfluss 0...10 l/min
-BP3 Analogeingang 0-10 V DC, Druck 0...400 mbar
-P101 Analogausgang 0-10 V DC, Stellgröße 0-100%
