AVERTISSEMENT
expressément recommandés pour cet outil peut
comporter des risques.

Insertion des forets

N.B. : N'utiliser que des outils pourvus d'une tige
SDS ou SDS Plus.
Assurez-vous que la tige du foret et les mâchoires
du mandrin sont propres pour éviter que des saletés
ne nuisent au parfait alignement du foret. Pour éviter
d'endommager les engrenages et de provoquer la
surchauffe du moteur, n'employez pas de forets d'un
calibre supérieur aux dimensions maximales recom-
mandées pour cet outil. Pour obtenir un redement
maximal,assurez-vous que le foret est correctement
aiguisé et que sa qeue est légèrement graisseé avant
qu'il soit utilisé.
1. Introduisez le foret ou le ciseau dans la bec de l'outil.
2. Tournez la pièce lentement jusqu'à ce qu'elle
s'aligne sur le mécanisme d'enclechement.
3. Poussez la pièce dans l'outil pour qu'ell
s'enclenche.
4. Verifiez que le foret correctement verrouillé; il doit
pouvoir être déplacé légèrement (environ 6 mm
(1/4")).
5. Pour retire le foret, tirez le collier de dégagement
du porte-foret, du foret lui-même, en le déplaçant
vers l'arrière de l'outil et enlevez la pièce.
N.B. : Soyez prudent lorsque vous maniez des
forets brûlants.
MANIEMENT
AVERTISSEMENT
la batterie de l'outil avant de changer ou d'enlever
les accessoires. L'emploi d'accessoires autres
que ceux qui sont expressément recommandés
pour cet outil peut comporter des risques.
Garder les mains à l'écart de le forets et des
autres pièces en mouvement.
Toujours porter la protection oculaire appropriée
certifiée conforme à la norme ANSI Z87.1.
Lorsque de travaux sont faits dans de situations
poussiéreuses, porter une protection respiratoire
ou bien, utiliser une solution d'extraction de
poussière conforme aux normes OSHA.
Indicateur de charge de la batterie
Pour déterminer l'autonomie de la batterie, allumez
l'outil. La jauge de carburant s'allume pendant 2-3
secondes. Lorsque moins de 10% de la charge
est laissée, une lumière sur la jauge de carburant
clignotera 4 fois.
Pour signaler la fin de la charge, une lumière sur
la jauge de carburant clignotera 8 fois et l'outil ne
s'exécutera pas. Chargez le bloc-piles.
Si la batterie devient trop chaude, les voyants
de jauge de carburant clignoteront et l'outil ne
s'exécutera pas. Laissez la batterie refroidir.
L'emploi d'accessoires
autres que ceux qui sont
Pour réduire le risque de
blessures, toujours retirer

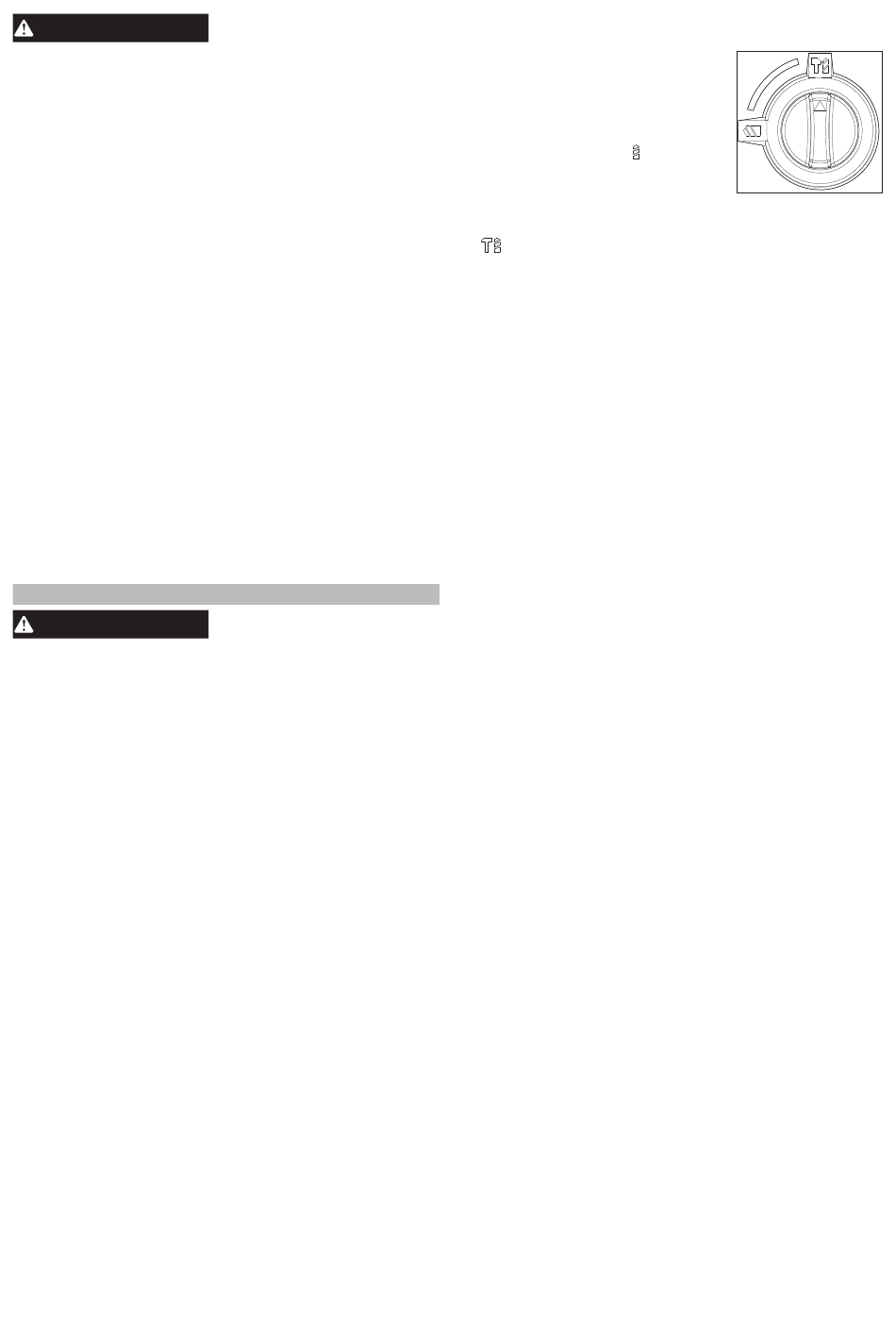

Choix du mode de forage
Toujours laisser le moteur s'arrêter complètement
avant d'utiliser le levier sélecteur.
1. Pour le perçage, appuyez sur
le bouton et tournez le levier
sélecteur pour que la flèche sur
le levier pointe vers le symbole
de foret hélicoïdal
2. Pour une percussion rota-
tive, appuyez sur le bouton et
tournez le levier sélecteur pour que la flèche pointe
vers le symbole de marteau et de foret hélicoïdal
.
N.B. : Pour engager le mécanisme de percussion,
maintenez la pression sur le foret. Lorsque la pres-
sion sur le foret est relâchée, la percussion s'arrête.

Utilisation du commutateur

Le commutateur peut être réglé sur trois positions:
marche avant, marche arrière et verrouillée. Tou-
jours laisser le moteur s'arrêter complètement avant
d'utiliser le commutateur.
1. Pour une rotation en marche avant (dans le sens
horaire), pousser le commutateur sur le côté droit
de l'outil. Vérifier la direction de rotation avant
utilisation.
2. Pour une rotation en marche arrière (dans le
sens anti-horaire), pousser le commutateur du
côté gauche de l'outil. Vérifier la direction de
rotation avant utilisation.
Pour verrouiller la détente, pousser le commutateur
vers la position centrale. La détente ne fonctionne
pas tant que le commutateur est sur la position
verrouillée centrale. Toujours verrouiller la détente
ou retirer la batterie les fois que l'outil est inutilisé..
Marche, arrêt et contrôle de la vitesse
1. Pour mettre l'outil en marche, saisir fermement la
poignée(s) et tirer sur la détente.
N.B. : Un voyant à DEL s'allumera lorsqu'on ap-
puie sur la gâchette et s'éteindra un peu de temps
après qu'elle ait été relâchée.
2. Pour faire varier la vitesse, augmenter ou réduire
la pression sur la détente. La vitesse augmente
en fonction de la pression exercée sur la détente.
3. Pour arrêter l'outil, relâcher la détente. S'assurer
que la mèche s'arrête complètement avant de
poser l'outil.
Placez l'outil et empoignez-le solidement puis ap-
puyez sur la détente. N'exercez que la pression
nécessaire à maintenir l'outil en place et empêcher
la pointe du foret de "patiner" sur la surface. Cet outil
a été conçu de façon à fournir le meilleur rendement
à pression modérée.
Si, au cours du perçage d'un trou profond, la vitesse
de rotation commence à diminuer, retirez partiel-
lement le foret pendant qu'il tourne pour que les
débris de forage soient éjectés. N'utilisez pas d'eau
pour abattre la poussière pour éviter de bloquer les
cannelures du foret et d'en occasionner le grippage.
S'il arrive que le foret reste coincé, l'outil arrêtera
automatiquement la rotation du foret. En tel cas,
relâchez la détente, dégagez le foret et recom-
mencez à percer.
9
.
Maniement
