a
Appuyez sur la languette métallique du connecteur de câble SAS et maintenez-la enfoncée.
b
Retirez le câble SAS du connecteur.
7
Le cas échéant, remplacez la carte contrôleur de stockage et branchez le câble. Pour plus d'informations sur l'installation de la carte,
consultez la section
Installation de la carte d'adaptateur
8
Fermez le système.
9
Rebranchez le système à la prise secteur et mettez-le sous tension, ainsi que les périphériques qui y sont connectés.

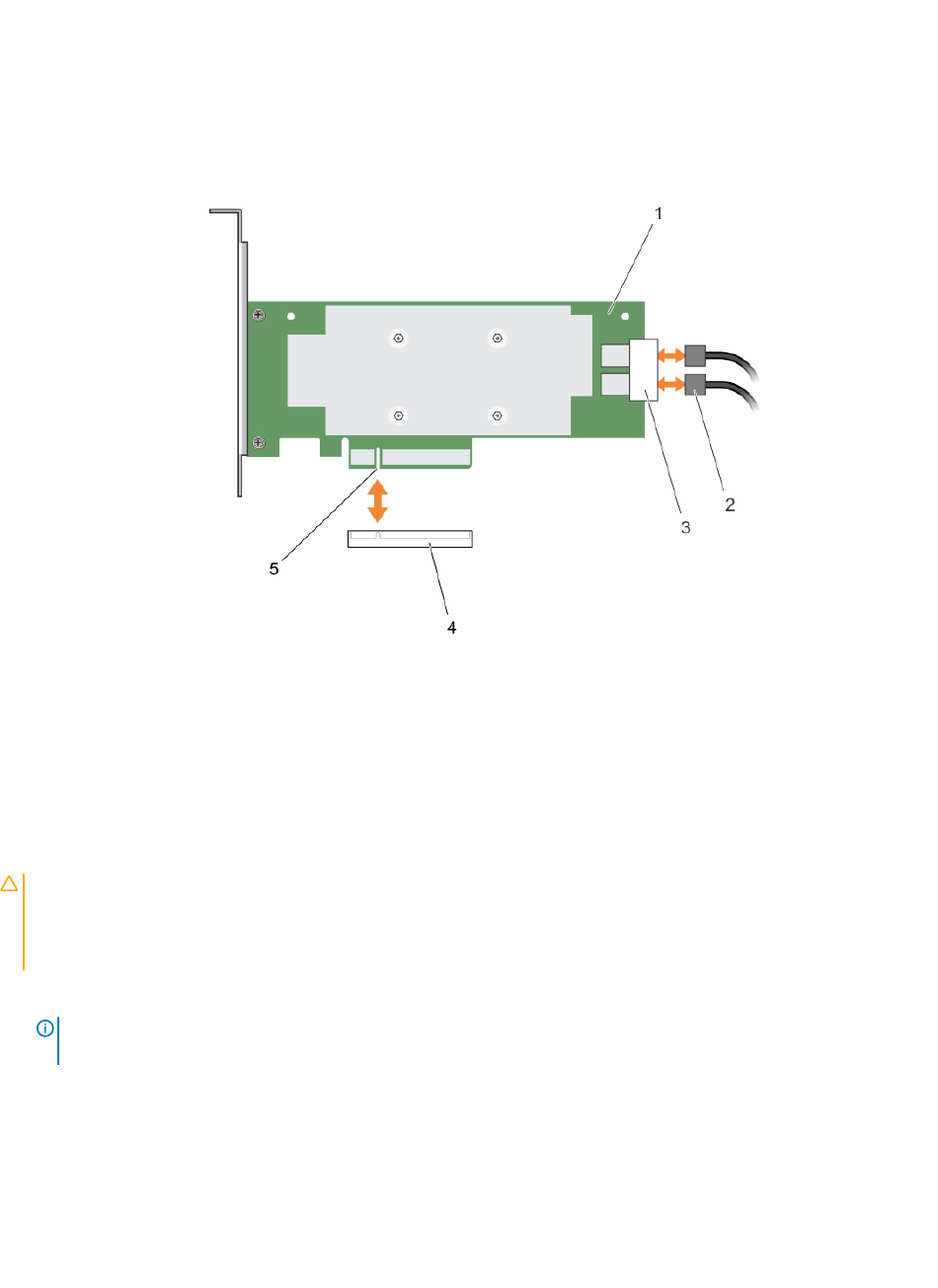

Figure 9. Retrait et installation de la carte HBA330
1
Carte adaptateur HBA330
3
Connecteurs des câbles SAS (2)
5
Connecteur de carte adaptateur HBA330
Installation de la carte adaptateur HBA330
PRÉCAUTION :
La plupart des réparations ne peuvent être effectuées que par un technicien de maintenance agréé. N'effectuez
que les opérations de dépannage et les petites réparations autorisées par la documentation de votre produit et suivez les
instructions fournies en ligne ou par téléphone par l'équipe de maintenance et d'assistance technique. Tout dommage provoqué
par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies
avec votre produit.
1
Mettez le système et les périphériques qui y sont connectés hors tension, puis débranchez le système de la prise secteur.
REMARQUE :
L'utilisation systématique d'un tapis et d'un bracelet antistatiques est recommandée pour manipuler les
composants internes du système.
2
Ouvrez le système.
3
Alignez le connecteur de la carte HBA avec le connecteur de carte situé sur la carte système, puis enfoncez la carte HBA vers le
connecteur jusqu'à ce qu'il soit fermement fixé.
4
Serrez les vis situées sur le support, le cas échéant, ou utilisez les clips pour fixer le contrôleur sur le système.
5
Connectez les connecteurs de câble de données SAS à la carte.
HBA330.
2
câbles SAS (2)
4
connecteur de carte sur la carte système
Déploiement de cartes HBA de Dell
