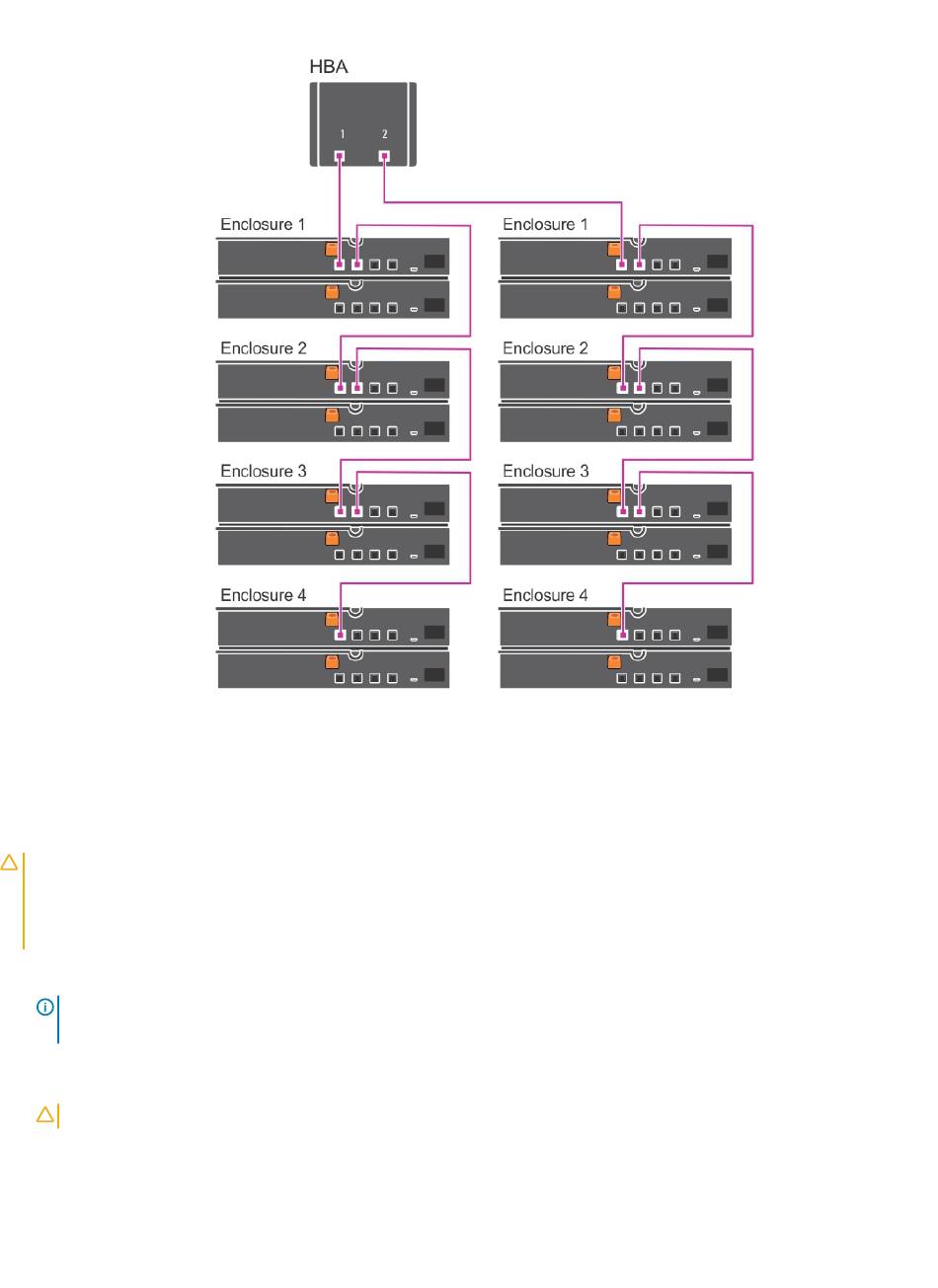

Figure 8. Câblage du contrôleur HBA SAS 12 Gbit/s au boîtier de stockage
Retrait de la carte adaptateur HBA330
PRÉCAUTION :
La plupart des réparations ne peuvent être effectuées que par un technicien de maintenance agréé. N'effectuez
que les opérations de dépannage et les petites réparations autorisées par la documentation de votre produit et suivez les
instructions fournies en ligne ou par téléphone par l'équipe de maintenance et d'assistance technique. Tout dommage provoqué
par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies
avec votre produit.
1
Éteignez le système et les périphériques connectés, puis débranchez le système de la prise secteur et des périphériques.
REMARQUE :
L'utilisation systématique d'un tapis et d'un bracelet antistatiques est recommandée pour manipuler les
composants internes du système.
2
Ouvrez le système.
3
Repérez la carte HBA sur la carte système.
PRÉCAUTION :
4
Retirez les vis situées sur le support, s'il y en a, ou utilisez les clips de fixation du système pour retirer le contrôleur du système.
5
Soulevez la carte pour la retirer de son connecteur situé sur la carte système.
6
Déconnectez les câbles SAS connectés à la carte :
18
Déploiement de cartes HBA de Dell
Pour éviter d'endommager la carte, vous devez la maintenir par ses bords uniquement.
