Affectation Des Broches Du Connecteur De Bus De Terrain - Festo SPC200 Manuel Électronique

3. Installation
1
Raccordement à
la terre sur le
boîtier du SPC200
2
Raccordement du
blindage interne
à travers un
circuit R−C
3
Affectation des
broches

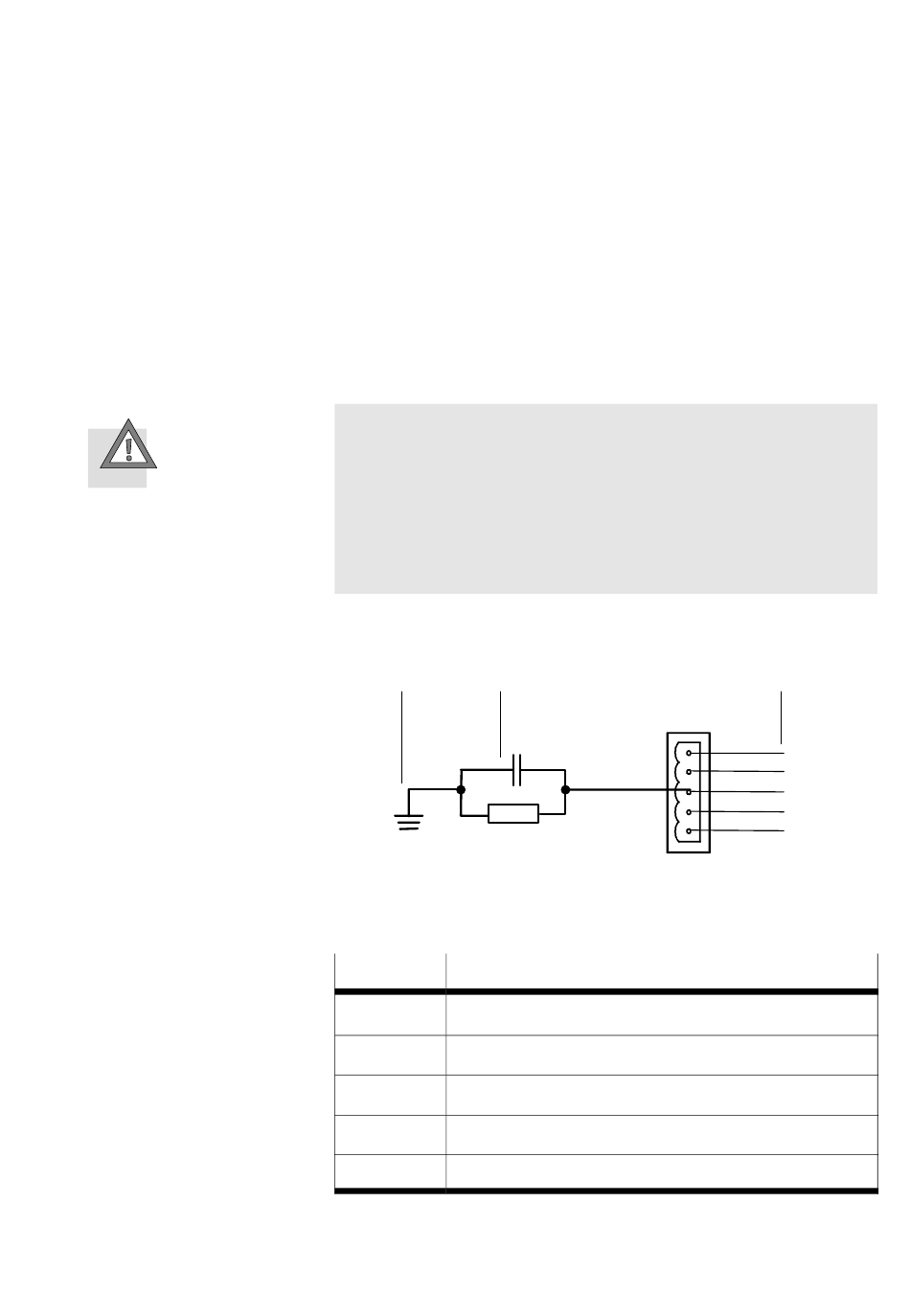

Fig. 3/2 : Affectation des broches de l'interface de bus de terrain (X20) et raccordement
du blindage interne
Festo P.BE−SPC200−COM−CANDN−FR fr 0511a
Affectation des broches du connecteur de bus de
terrain
Pour le raccordement du SPC200 au bus de terrain, utiliser le
connecteur à 5 pôles situé sur la carte de bus de terrain. Ce
connecteur est destiné aussi bien à un câble de bus entrant
qu'à un câble de bus sortant.
Attention
Respecter la polarité lors de la connexion des câbles de
·
données et des câbles électriques.
Raccorder également le blindage.
·
Se conformer aux consignes du manuel de la commande
·
ou de l'interface de bus.
La figure ci−après montre l'affectation des broches de ce
connecteur :
1 2
Broche 3 Description
1 Alimentation de bus 0 V (CAN_GND)
2 Données − (CAN_L)
3 Blindage (CAN_SHLD)
4 Données + (CAN_H)
5 Alimentation de bus +24 V CC (CAN_V+)
3
1
2
3
4
5
3−7
