M A N U E L U T I L I S A T E U R

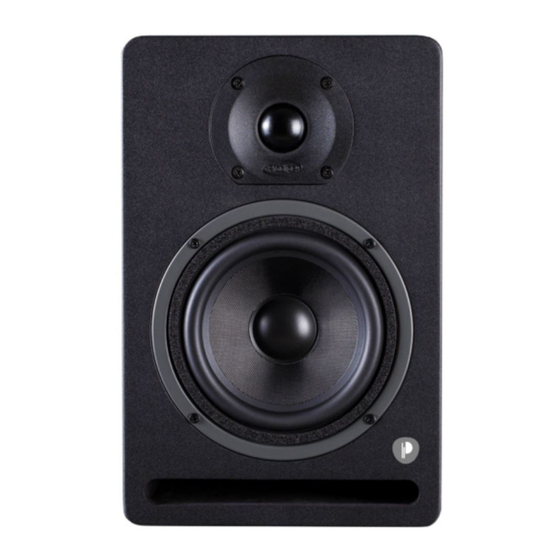

E n c e i n t e s d e m o n i t o r i n g
S t u d i o e t H o m e - s t u d i o
Pro5 V3
Pro8 V3
Pro10s V3

Publicité

Table des Matières
loading

Sommaire des Matières pour Prodipe Pro5 V3

  • Page 1 E n c e i n t e s d e m o n i t o r i n g S t u d i o e t H o m e - s t u d i o Pro5 V3 –...
  • Page 2: Mesures De Sécurité

    Mise en garde Merci d’avoir acheté ce matériel. Pour un fonctionnement parfait et une sécurité maximale, lisez attentivement ce manuel et conservez-le afin de pouvoir vous y référer en cas de besoin. ATTENTION Risque d’électrocution Ne pas ouvrir Mesures de sécurité Le symbole de l’éclair finissant par un flèche à...
  • Page 3: Table Des Matières

    Sommaire 1 – Introduction ..................1 2 – Branchements .................. 2 3 - Réglages ..................3 4 – Entrées/sorties audio ................. 4 5 - Mise en configuration ................. 5 6 - Spécifications ..................6 7 – Courbes de réponse ................7...
  • Page 4: Introduction

    A volume élevé, ce matériel peut produire des niveaux acoustiques susceptibles d’endommager irrémédiablement votre système auditif. Figure 1 – Plaque arrière d'une Pro5 V3 ou Pro8 V3 et d'un Pro10s V3 Illustrations et photos non contractuelles Copyright © 2015 IPE Music...
  • Page 5: Branchements

    4. Vérifiez le voltage (2), allumez vos enceintes Prodipe en positionnant l'interrupteur (1) sur ON, la LED bleue (3) doit s'allumer. Remarque : pour la mise hors tension, les enceintes Prodipe doivent être éteintes en premier, interrupteur (1) sur la position OFF et la LED bleue éteinte (3).
  • Page 6: Réglages

    Il peut être réglé entre -30dB et +6dB. Figure 3 AJUSTEMENT DU TWEETER D'AIGU (HF LEVEL) – Pro5 v3 et Pro8 v3 uniquement L’ajustement des hautes fréquences se fait à l'arrière de l'enceinte (Figure 4). Les valeurs possibles sont -2dB, -1dB, 0db (plat) et +1dB. La fréquence de coupure entre le tweeter et le woofer est de 3KHz (Pro5 V3) et 2.4KHz (Pro8 V3).
  • Page 7: Entrées/Sorties Audio

    4 – Entrées/sorties audio Les connectiques XLR et TRS sont symétriques, les RCA sont asymétriques. Figure 7 – Entrées TRS, XLR et RCA des Pro5 V3 et Pro8 V3 Figure 8 – Entrées/sorties RCA du Subwoofer Pro10s V3 Figure 9 – Entrées/sorties TRS, XLR du Subwoofer Pro10s V3 Illustrations et photos non contractuelles Copyright ©...
  • Page 8: Mise En Configuration

    SOURCE AUDIO STEREO SOURCE AUDIO STEREO Sortie Gauche Sortie Droite Sortie Gauche Sortie Droite TRS, XLR ou RCA TRS, XLR ou RCA TRS, XLR ou RCA TRS, XLR ou RCA IN LEFT IN RIGHT OUT RIGHT OUT LEFT Entrée MONO Entrée MONO Entrée MONO Entrée MONO...
  • Page 9 Orientation en configuration stéréo Respectez autant que possible ce schéma qui forme un triangle équilatéral entre vous et vos enceintes. De plus, l'orientation des enceintes doit être axée vers l'auditeur. Pour le caisson d'infra-grave, vous devez tester plusieurs emplacements afin de déterminer celui qui offrira le plus de volume.
  • Page 10: Spécifications

    6 - Spécifications Pro5 V3 Pro8 V3 Pro10s V3 REPONSE EN FREQUENCE 55Hz -22KHz 50Hz -22KHz 36Hz -150Hz 1” (25mm) 1” (25mm) CONDUCTEUR HF Dôme en néodymium Dôme en néodymium 5.25” (130mm) 8” (200mm) 10" (250mm) longue course CONDUCTEUR LF...
  • Page 11: Courbes De Réponse

    7 – Courbes de réponse Courbe de l'enceinte Pro5 V3 (dB SPL, résolution 1/12 d'octave) Courbe du caisson d'infra-grave Pro10s V3 (dB SPL, résolution 1/12 d'octave) Illustrations et photos non contractuelles Copyright © 2015 IPE Music...
  • Page 12 IPE Music 20, rue Clément ADER Z.A. Les Gloriets 85340 OLONNE SUR MER France www.prodipe.com Illustrations et photos non contractuelles Copyright © 2015 IPE Music...
