Monomat
Interrupteur horaire

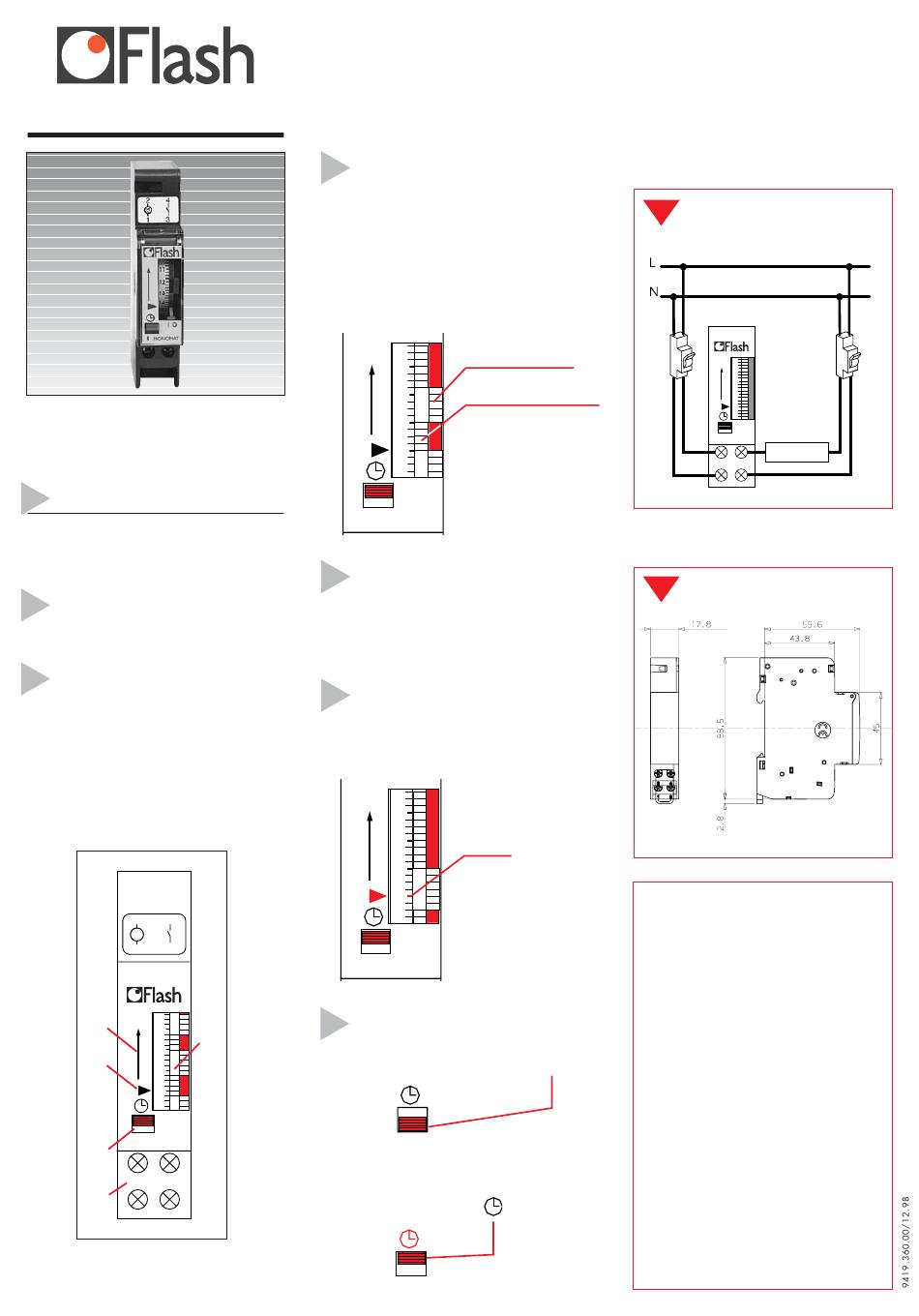

Guide d'utilisation
Monomat
Merci d'avoir choisi l'interrupteur horaire
Monomat qui vous permet de commander un
circuit électrique à différentes plages horaires
de la journée.
Deux versions
Sans réserve de marche : réf. 10001
Avec réserve de marche : réf. 10002

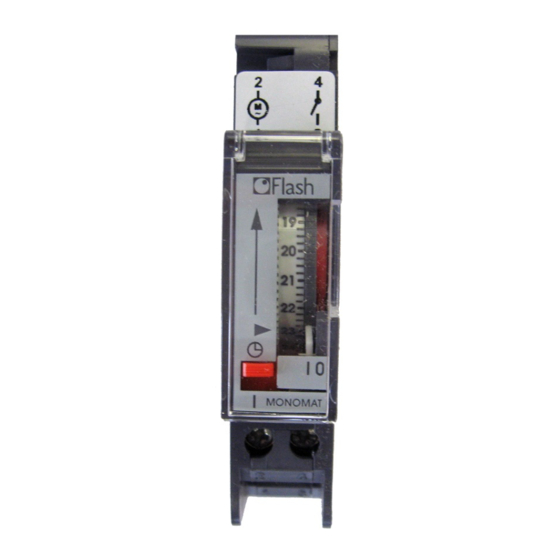

Présentation
1.
Disque de programmation.
2.
Raccordements électriques.
3.
Commutateur de forçage pour marche
permanente.
4.
Index de mise à l'heure.
5.
Sens de rotation du disque de
programmation.
2
4
~ M
3
1
5
7
1
8
4
9
10
1 0
3
1
MONOMAT
2
4
2
1
3
http://waterheatertimer.org/Hagar-timers-and-manuals.html
Pour programmer votre
interrupteur horaire
Pour programmer les horaires de fonctionnement,
³
positionner le disque sur la plage horaire
que vous souhaitez programmer
·
pousser les segments correspondant aux
heures de marche vers la gauche (zone
rouge = marche).
8
9
10
11
1 0
1
MONOMAT
Pour relire le programme
Tourner le disque de programmation dans le
sens de la flèche.
Mise à l'heure
Tourner le disque de programmation dans le
sens de la flèche.
L'heure réglée se positionne en face de l'index.
7
8
9
10
1 0
1
MONOMAT
Marche permanente
Pour effectuer une marche permanente, il suffit
de placer le commutateur sur la position
1
Pour revenir en mode automatique, placer le
commutateur sur la position
1
ex. 8.
- 10.
arrêt
45
00
ex. 10.
00
- 11.
00
marche
Encombrement
ex. 10.
00
I
.
Guide d'installation
1
7
8
9
10
1 0
1
MONOMAT
Utilisation
2
4
1
3
2
Caractéristiques techniques :
• Alimentation :
230 V AC ±10% 50/60 Hz.
• Réserve de marche :
200 h après 120 h sous tension.
• Sortie :
1 contact à fermeture.
• Pouvoir de coupure :
charge résistive
16 A / 250 V AC.
charge inductive
4A / 250 V AC cos ϕ = 0,6.
• Précision de l'heure :
+/- 1 s par jour à 20°C.
• Température de fonctionnement :
• Température de stockage :
• Hygrométrie :
• Degré de protection (sous plastron) :
• Classe d'isolation (sous plastron) :
• Raccordements :
par bornes à vis.
section maxi des conducteurs :
section mini des conducteurs :
• Conforme à la norme
• Marquage CE
-10°C à +55°C.
-20°C à +65°C.
95% à 30°C.
IP 30.
II.
6 mm
.
2
1 mm
.
2
EN 60730.
oui.
