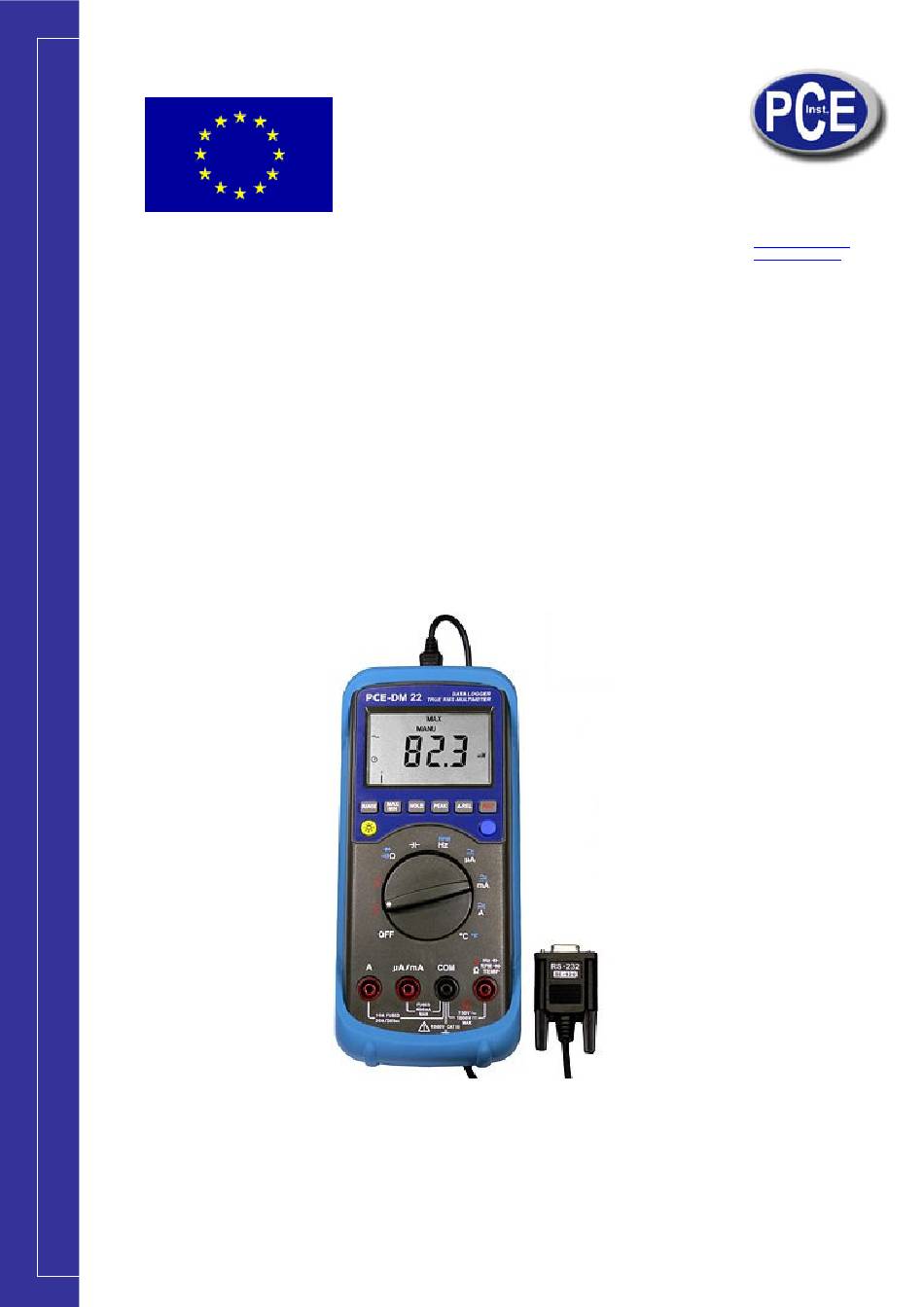

- Page 1 C/ Mayor, 53 - Bajo 02500 Tobarra Albacete-España Tel. : +34 967 543 548 Fax: +34 967 543 542 info@pce-iberica.es www.pce-france.fr Notice d’emploi Multimètre enregistreur de données PCE-DM 22...
- Page 2 Plage de température ambiante = 0 ... + 40 ° C Seulement PCE Group pourra effectuer les réparations nécessaires à l’appareil. Maintenez l’appareil propre et sec. L’appareil respecte les règlementations et les standards en vigueur et possède le Certification CE.
-
Page 3: Spécifications Techniques
Notice d’emploi www.pce-france.fr II. Spécifications techniques Plages de mesure DCV: 400 mV; 4/ 40/ 400/ 1000 V ACV: 400 mV; 4/ 40/ 400/ 750 V DCA: 400/ 4000 µA; 40/ 400 mA; 10 A ACA: 400/ 4000 µA; 40/ 400 mA; 10 A OHM: 400 ;... - Page 4 Notice d’emploi www.pce-france.fr III. Fonctions Écran LCD “ 2 Touche HOLD“ / touche fixation de valeurs “ 3 Touche MAX / MIN“ pour fixer les valeurs maximum et minimum “ 4 Touche RANGE“ “ 5 Touche BACK-light“ pour le retro éclairage “...
- Page 5 Notice d’emploi www.pce-france.fr Touche Relative ( REL) Appuyez sur la touche „ REL“ pour activer la fonction de mesure relative. L’indicateur marque “zéro” et la valeur de mesure antérieure est gardée comme valeur de référence. App u ye z à nou v eau s ur l a touc h e “...
- Page 6 Notice d’emploi www.pce-france.fr Interrupteur de sélection de fonctions (bouton giratoire) Avec ce bouton vous pouvez éteindre (position OFF) et sélectionner le mode de mesure du multimètre. Fente COM Cette fente sert à connecter la prise du câble négatif (câble de mesure noir).
- Page 7 Notice d’emploi www.pce-france.fr Connexions / Initialisation Utilisez seulement les câbles de mesure fournis dans le colis. Observez que les fentes et les câbles sont en bon état. Ne dépassez pas les grandeurs caractéristiques spécifiées (grandeurs d’entrée maximum). Mesure Mesure de courant DC Attention: Tension d’entrée maximum 1000 VDC, 750 VAC.
- Page 8 Notice d’emploi www.pce-france.fr Mesure de courant AC / DC Attention: Pour éviter endommager l’appareil n’effectuez pas de mesures lorsque la tension est supérieure à la plage de mesure de courant du multimètre. 1. Connectez le câble de vérification rouge dans la fente du symbole „mA/µA“ (pour des mesures supérieures 400 mA) et le câble de vérification noir dans la fente «COM“.
- Page 9 Notice d’emploi www.pce-france.fr Attention: Avant d’effectuer une mesure, retirez du courant l’objet à mesurer (par exemple déchargez les condensateurs avant d’effectuer une mesure) 1. Connectez le câble de vérification rouge dans la fente avec le symbole „ “ et le câble de vérification noir dans la fente „COM“.
- Page 10 Notice d’emploi www.pce-france.fr Mesure de capacité Attention: Avant d’effectuer une mesure, retirez du courant l’objet à mesurer (par exemple déchargez les condensateurs avant d’effectuer une mesure). Utilisez la mesure du courant DC pour vérifier la décharge. 1. Connectez le câble de vérification rouge dans la fente avec le symbole „-)|-“ et le câble de vérification noir dans la fente „COM“...
- Page 11 Notice d’emploi www.pce-france.fr Mesure de la température 1. Placez l’interrupteur giratoire dans la position ° C/° F. 2. Placez la touche blanche type banane avec la polarité correcte dans la fente „V / /...“ et dans la fente „COM“. 3. Appuyez sur la touche bleue pour sélectionner °...
- Page 12 Notice d’emploi www.pce-france.fr Colonnes en temps réel / graphique en temps réel Sélectionnez „RUN“ sur le menu ou appuyez sur la touche ► pour initier l’enregistrement en temps réel. Vous pourrez changer l’intervalle de mesure en effectuant un autre réglage dans l’option „sampling rate“ (dans la partie droite du graphique en temps réel).
- Page 13 Notice d’emploi www.pce-france.fr Sur ce lien vous aurez une vision de la technique de mesure: http://www.pce-iberica.es/instruments-de-mesure/instruments-mesure.htm Sur ce lien vous trouverez une liste de mesureurs: http://www.pce-iberica.es/instruments-de-mesure/Mesureurs.htm Sur ce lien vous trouverez une liste de balances: http://www.pce-iberica.es/instruments-de-mesure/balances-vision-generale.htm ATTENTION: “Cet appareil ne possède pas de protection ATEX, il ne doit donc pas être utilisé dans des...
