Manuels Connexes pour Maytronics SOLARA
Sommaire des Matières pour Maytronics SOLARA

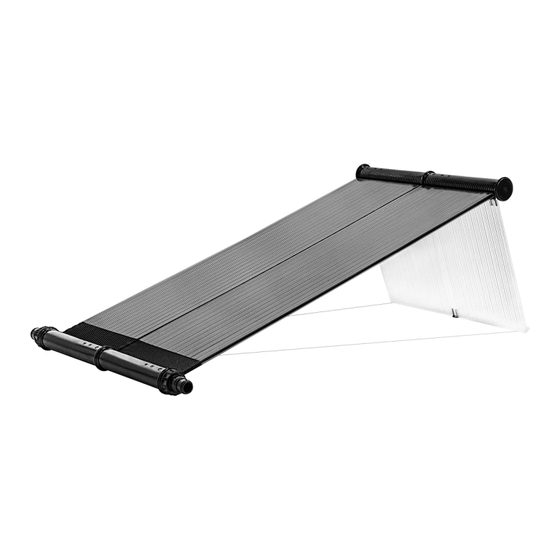

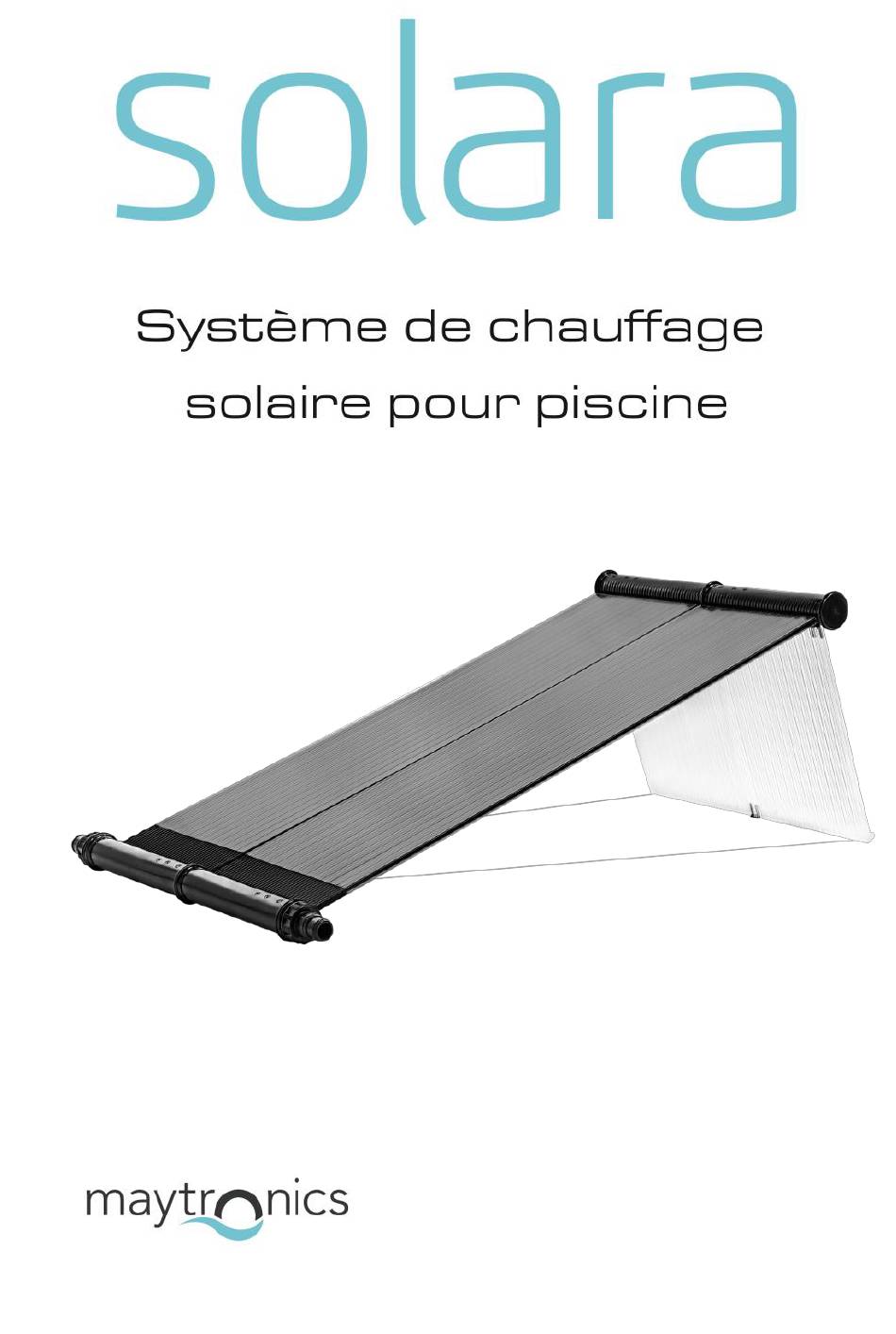

- Page 1 Manuel d’installation et d’utilisation À LIRE ATTENTIVEMENT ET À CONSERVER POUR CONSULTATION UTLÉRIEURE panneau solaire pour piscine 5237814 | 01/2017...
-
Page 2: Table Des Matières
OPÉRATION INITIALE ......................12 ENTRETIEN .......................... 13 Hivernage ..........................13 Résolution de problèmes ...................... 14 CONDAMNER UN TUBE ASCENDANT ENDOMMAGÉ ............. 15 GARANTIE..........................17 Maytronics, France 34 Avenue des Tamaris ZI ATHELIA II, 13704 La Ciotat Cedex, France www.maytronics.fr e-Mail : support@maytronics.fr Siren : 441 743 002 Guide d’installation Solora. -
Page 3: Préface
Préface PRÉFACE Solara a été conçu et fabriqué selon les meilleures normes en matière de fiabilité, de durabilité, de facilité d’installation, de fonctionnement et de sécurité. S’il est bien entretenu, le système Solara pourra chauffer votre piscine et prolonger votre saison de baignade pour des années à... -
Page 4: Renseignements Généraux
FONCTI ONNEMENT Une fois installé, le système Solara se branche au filtre et à la piscine grâce à deux tuyaux. Le premier alimente le capteur avec l’eau froide de la piscine qui a été filtrée par la pompe. Le second déverse l’eau chauffée par le soleil dans la piscine en traversant la valve de retour de la... -
Page 5: Déballer Le Capteur Solaire
Éviter les endroits ombragés à divers moments durant la journée. Utiliser le support fourni pour placer le capteur en angle face au soleil. REMARQUE : Solara doit être installé entre la sortie et le retour d’eau de la piscine, APRÈS l’eau filtrée, afin d’empêcher la saleté et les débris de bloquer les tubes ascendants. -
Page 6: Liste De Pièces
Renseignements généraux LISTE DE PIÈCES Nom de la pièce Image Fonction Quantité par boîte Capteur solaire Surface Solara d’absorption de l’énergie solaire Tuyau flexible Tuyau de transfert d’eau Collier de serrage Fixe le tuyau métallique flexible à l’adaptateur du tuyau de capteur... -
Page 7: Instructions D'installation
Veuillez suivre les instructions pour garantir l’installation rapide et sécuritaire du panneau Solara à la piscine et aux équipements existants. Ce manuel d’instruction s’appuie sur l’hypothèse que la piscine et le système de filtration sont déjà assemblés et que la piscine est équipée d’un tuyau de retour (entrée d’eau de piscine). - Page 8 Instructions d’installation Ériger le capteur solaire et ouvrir le support transparent. Prendre deux crochets, les insérer au bas du support. Remarque : ne pas insérer les crochets dans les trous placés aux extrémités, choisir plutôt ceux à côté. L’unité est construite avec deux panneaux soudés ensemble.
-
Page 9: Brancher Le Capteur Solaire À La Pompe De Filtration
Brancher l’autre adaptateur de tuyau flexible que vous avez déjà vissé au capteur solaire sur l’embout du tuyau flexible inclus dans la boîte de votre Solara, puis fixer le tuyau en place à l’aide du second collier de serrage métallique inclus (si le tuyau fourni est trop court pour votre configuration, vous devrez vous procurer un tuyau plus long auprès de votre détaillant d’équipement de piscine). - Page 10 Instructions d’installation Avant l’installation du panneau solaire Après l’installation du panneau solaire Capteur solaire Filtre et pompe Sortie de piscine Entrée de piscine Raccords d’adaptateur de tuyau flexible – alimentation et retour Guide d’installation Solora. © 2017, tous droits réservés P a g e | 10...
-
Page 11: Brancher Le Capteur Solaire À Un Bypass
Ce bypass vous permettra un éventuel démontage et de ne pas faire passer tout le débit. Entrée / sortie du SOLARA 1"½ (50mm). Fermez légèrement la vanne entre les tuyaux du SOLARA pour permettre un débit de 8 m3 / h. -
Page 12: Opération Initiale
Opération initiale Optionnel: Installation parallèle OPÉRATION INITIALE Une fois le chauffe-eau solaire bien assemblé et les tuyaux branchés à la pompe de filtration et à la valve de retour de la piscine, débloquer le débit d’eau dans le tuyau de retour de la piscine et mettre la pompe et le système de filtration en marche. -
Page 13: Entretien
ENTRETIEN ENTRETIEN Le capteur solaire ne devrait pas nécessiter d’entretien ou de réparation autre que lors de l’hivernage. Avant le premier gel, ou à la fin de la saison de baignade, le capteur solaire doit être débranché de la piscine et rangé dans un endroit à l’abri du gel. Avant l’entreposage et le début de la saison, le vitrage doit être nettoyé... -
Page 14: Résolution De Problèmes
ENTRETIEN RÉSOLUTION DE PROBLÈ MES Problème : Quoi faire : S’assurer que la pompe circule La piscine n’est pas assez chaude normalement et que l’eau de la piscine traverse le capteur solaire. S’assurer que la pompe est éteinte durant la nuit ou par temps froid. -
Page 15: Condamner Un Tube Ascendant Endommagé
Condamner un tube ascendant endommagé CONDAMNER UN TUBE AS CENDANT ENDOMMAGÉ Dans l’éventualité où un tube ascendant s’endommageait ou fuyait, on peut facilement le condamner et réparer la fuite tout en gardant le tube attaché pour conserver l’uniformité du panneau. Pour condamner un tube endommagé, on utilise la trousse de réparation fournie dans la boîte ainsi que le tube brisé. - Page 16 Condamner un tube ascendant endommagé 4. Insérer délicatement le manchon de caoutchouc dans le trou créé en enlevant le tube, jusqu’à ce que l’on puisse apercevoir la tête. 5. Pousser le bouchon de réparation de plastique fermement dans le manchon de réparation. Le trou est maintenant colmaté...
-
Page 17: Garantie
Système de chauffage solaire pour piscine Garantie de 5 ans Il s'agit d'une garantie limitée de cinq ans délivrée par Maytronics FRANCE, MG International – ZI ATHELIA II, 34, avenue des Tamaris, 13704 La Ciotat Cedex France couvrant les nouveaux systèmes de chauffage SOLARA de Maytronics. -
Page 18: Exclusions Et Limites De Responsabilité
EXCLUSIONS ET LIMITES DE RESPONSABILITÉ Si une réclamation valide est reçue par Maytronics au cours de la période de garantie, Maytronics, à sa seule appréciation, réparera ou remplacera le matériel défectueux, par un produit ayant un fonctionnement équivalent. - Page 19 à d'autres causes externes d) Une détérioration du système due à une mauvaise installation ou utilisation, ou par des faits indépendants de la volonté de la société MAYTRONICS comme par exemple un arrêt débit volontaire provoqué par la fermeture de vannes, ou autre...
-
Page 20: Preuve D'achat
UTILISATION DE LA GARANTIE En cas de défaillance éventuelle imputable à la construction de l'appareil, contacter le service technique de MAYTRONICS au 0810025030, puis expédier l'élément défaillant dans son emballage accompagné de son autorisation de retour à l'adresse mentionnée plus haut. - Page 21 Garantie Maytronics, France 34 Avenue des Tamaris ZI ATHELIA II, 13704 La Ciotat Cedex, France www.maytronics.fr Ce manuel est à lire attentivement et e-Mail : support@maytronics.fr à conserver pour consultation ultérieure Siren : 441 743 002 panneau solaire pour piscine Guide d’installation Solora.
