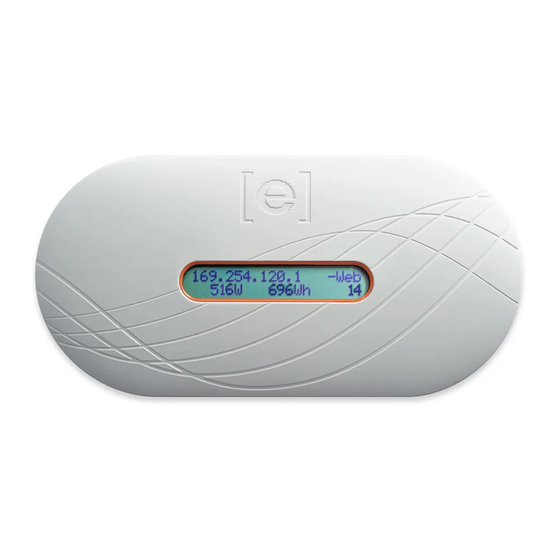

Enphase Energy Envoy Manuel D'installation Et D'utilisation

Passerelle de communication
Masquer les pouces Voir aussi pour Envoy:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
M A N UE L D 'I N S T A L L A TI O N E T D ' U TI L I S A TI O N
Passerelle de communication Envoy
141-00014, rév. 04

Publicité

Table des Matières
loading

Manuels Connexes pour Enphase Energy Envoy

Sommaire des Matières pour Enphase Energy Envoy

  • Page 1 M A N UE L D 'I N S T A L L A TI O N E T D ' U TI L I S A TI O N Passerelle de communication Envoy 141-00014, rév. 04...

  • Page 2: Informations De Contact - Siège Social

    La documentation réservée à l'utilisateur est régulièrement mise à jour ; reportez-vous au site Internet d'Enphase (http://www.enphase.com/support) pour accéder aux informations les plus récentes. Copyright © 2014 Enphase Energy Inc. Tous droits réservés.  2014 Enphase Energy, Inc. 141-00014, Version 04...

  • Page 3: Table Des Matières

    Problème : l'écran LCD affiche "Défaut Envoy +Web ou -Web" ..............32 Problème : l'écran LCD affiche "Recherche interrompue" ................. 32 Problème : l'Envoy a une force de signal satisfaisante mais il est trop éloigné du routeur ......32 Problème : Problèmes de wi-fi de l'adaptateur sans fil ................32 Problème : Configuration du wi-fi sans wi-fi WPS ..................
  • Page 4 Installation et utilisation d'Envoy Écran d'accueil .............................. 38 Écran des événements ..........................38 Écran de production ............................39 Écran d'inventaire ............................39 Écran d'administration ........................... 40 Tâches de l'écran Administration ........................40 Changement ou affichage du profil réseau ....................41 Définition de la commande de recherche d'éléments ................

  • Page 5: Informations Importantes

     N'essayez pas de réparer le système Envoy ; il ne contient pas de pièces remplaçables par l'utilisateur. L'altération ou l'ouverture du système Envoy annulera la garantie. Si le système Envoy tombe en panne, contactez le support client d'Enphase pour obtenir une assistance à...

  • Page 6: La Passerelle De Communications Enphase Envoy

    Enphase® Il fonctionne entre les micro-onduleurs Enphase et le système d'analyse et de surveillance sur Internet d'Enphase Enlighten®. Le système Envoy fonctionne comme une passerelle et surveille les micro-onduleurs connectés aux modules photovoltaïques. Il recueille des données sur la production d'énergie et la performance des micro-onduleurs via le circuit électrique sur site par Courant Porteur en...

  • Page 7: Autres Éléments Du Système Enphase

    Après l'installation du système Envoy et la fin de la recherche initiale, il maintient une base de données interne de tous les micro-onduleurs Enphase connus sur le site qu'il gère. Envoy interroge chaque micro- onduleur sur ses données de production à...

  • Page 8: Planification Et Préparation De L'installation

    à Internet exploitant le système iOS 5 ou supérieur, ou le système Android 4 ou supérieur. 3. Si vous utilisez un Envoy (ENV-230) sur une installation triphasée, un couplage entre phases est nécessaire à la transmission des signaux de communication par courant porteur afin que l’Envoy puisse communiquer avec tous les micro-onduleurs du système.

  • Page 9: Séquence D'installation

    Installation et utilisation d'Envoy Séquence d'installation  2014 Enphase Energy, Inc. 141-00014, Version 04...

  • Page 10: Installer Le Système Envoy

    1. Trouvez le numéro de série Envoy L'étiquette sur laquelle se trouve le numéro de série est située à l'arrière de l'Envoy, près de la prise de montage de gauche. Vous pouvez également construire manuellement le plan de système en détachant l'étiquette comportant le numéro de série du système Envoy et en la collant sur le plan de calepinage ;...

  • Page 11: Enregistrement De L'envoy

    REMARQUE : les micro-onduleurs d'Enphase ne commencent à produire de l'énergie qu'après l'installation de la passerelle de communication Envoy et une fois que tous les micro-onduleurs du site ont été détectés. En outre, les paramètres de gestion des valeurs de découplage du réseau doivent être configurés et le système Envoy doit avoir transféré...

  • Page 12: Recherche D'un Emplacement Pour Le Système Envoy

    3. Recherche d'un emplacement pour le système Envoy Placez le système Envoy aussi près que possible du réseau AC. Cela garantit que le système Envoy reçoit le signal de communication le plus fort possible issu de chaque micro-onduleur. Placez le système Envoy en l'intérieur ou dans un environnement protégé.

  • Page 13: Méthode A : Câble Ethernet

    Commandez EPLC-02 (EU), EPLC-03 (UK) ou EPLC-04 (AU). Si vous devez installer l'Envoy loin du routeur, à une distance peu pratique pour un câble Ethernet, utilisez les ponts de communication sur courant porteur en ligne avec l'Envoy ou achetez un pont Ethernet sans fil.

  • Page 14: Sélectionner La Langue

    Activer le wi-fi WPS apparaît sur l'écran LCD. g. Dans un délai de deux minutes, l'adresse IP est mise à jour sur l'écran LCD de l'Envoy. Cette adresse IP commence par un W pour indiquer qu'une connexion sans fil a été établie.

  • Page 15: Vérifiez La Connexion Internet

    Vérifiez les CPL. Le nombre de barres de "niveau" de l'écran LCD Niveau/Périphériques de l'Envoy doit être de trois ou plus. (L'illustration montre trois barres.) S'il y a moins de trois barres, reportez-vous à "Dépannage de la transmission par courant porteur en ligne", à la page 29. Si le contrôle de communication ne démarre pas, commencez-en un nouveau :...

  • Page 16: Montage Mural De L'envoy (Facultatif)

    Vous aurez besoin de deux vis #8 (4,17 mm in de diamètre) ; le diamètre maximal de la tête de vis est de 8,9 mm. b. Faites glisser l'Envoy à travers les vis de montage en alignant les trous de vis d'Envoy sur les vis installées à l'étape a.

  • Page 17: Éditeur De Champ Pv

    Installation et utilisation d'Envoy 10. Éditeur de champ PV Lorsque le système est alimenté et qu'Envoy détecte au moins un micro-onduleur installé, créez le champ virtuel dans Enlighten à partir du plan de calepinage que vous avez créé. Vous pouvez scanner et télécharger la copie sur papier du plan de calepinage ;...

  • Page 18: Fonctionnement D'envoy

    Dans la version 3.2, le temps de recherche initial a été réduit de sept jours à huit heures. Si l'Envoy effectue la mise à niveau vers la version 3.2 après le début d'une recherche initiale, la durée de la recherche initiale sera toujours de sept jours.

  • Page 19: Affichage De L'écran Lcd Au Démarrage Initial

    Lorsque l'Envoy démarre pour la première fois, il passe par la séquence initiale de démarrage. Au  cours de cette séquence initiale de démarrage, l'écran LCD de l'Envoy affiche la progression de la façon suivante : [e] Démarr Enphase Démarrage de [||||||] Initialis.

  • Page 20: Fonctionnement Normal

    IP dynamique. Reportez-vous à "Dépannage" à la page 29, si cette adresse continue de s'afficher.  Indication de connexion à Internet : +Web. Ce statut indique si l'Envoy est connecté à Enlighten. Le statut -Web indique que le système Envoy n'est pas connecté à Enlighten. ...
  • Page 21 Installation et utilisation d'Envoy 3. Relâchez le bouton Menu lorsque l'élément Quitter de menu que vous souhaitez sélectionner apparaît. Le menu continue son cycle tant que vous maintenez enfoncé le bouton Menu. L'option Sortir du menu retourne à Activer l'affichage normal (par défaut), généralement à...

  • Page 22: Lancement D'une Recherche De Nouveaux Micro-Onduleurs

    Vous pouvez également lancer un contrôle de communication avec le bouton Menu d'Envoy ou à partir de la page d'administration en cas de connexion à l'interface locale d'Envoy avec un ordinateur. Vous pouvez également utiliser Enlighten (reportez-vous à...
  • Page 23 Installation et utilisation d'Envoy 1. Maintenez enfoncé le bouton Menu sur le côté droit de l'Envoy pour faire apparaître le menu Envoy sur l'écran LCD. 2. Lorsque le message "Activer contrôle comm." apparaît sur l'écran LCD, relâchez le bouton Menu.

  • Page 24: Affichage De La Configuration Du Réseau Public

    Pour changer ce profil et pour plus d'informations sur les profils réseau, reportez-vous à "Changement ou affichage du profil réseau" à la page 41. 1. Maintenez enfoncé le bouton Menu de l'Envoy. Au bout de deux secondes, le menu Envoy apparaît.

  • Page 25: Obtenir Une Nouvelle Adresse Ip

    Installation et utilisation d'Envoy Obtenir une nouvelle adresse IP L'élément de menu Obtenir nouvelle adresse IP fait en sorte que le système Envoy envoie une nouvelle demande d'adresse IP à partir du routeur à large bande. Pour obtenir une nouvelle adresse IP : 1.

  • Page 26: Désactivation D'une Connexion À Enphase

    L'élément de menu Désactiver connex à Enphase ferme la connexion sécurisée à Enphase. Pour fermer une connexion à Enphase : 1. Maintenez enfoncé le bouton Menu de l'Envoy. Au bout de deux secondes, le menu Envoy apparaît. 2. Maintenez-le enfoncé Lorsque le message "Désactiver connexion vers Enphase", apparaît sur l'écran LCD, relâchez le bouton Menu.
