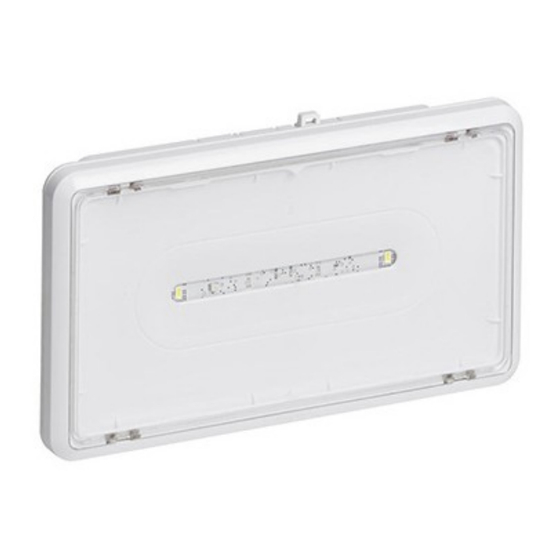

BAEH bloc autonome d'éclairage
habitation SATI connecté - LED -
IP43 / IK 07
Réf 062550
63.41€
TTC*
est en vente chez Domomat !
07
Publicité
Manuels Connexes pour LEGRAND 0 625 50
Sommaire des Matières pour LEGRAND 0 625 50

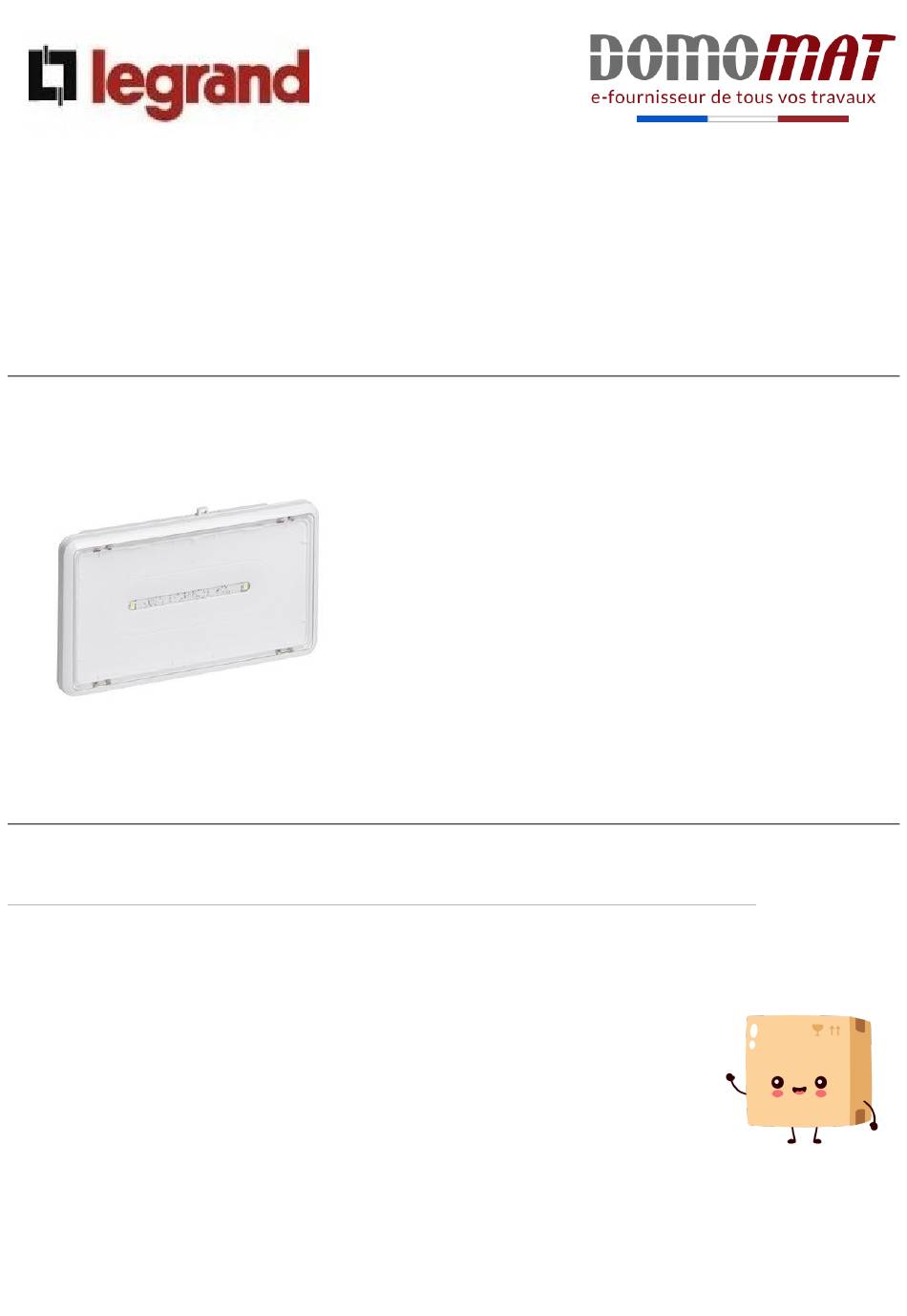

- Page 1 062550 | Legrand fiche BAEH bloc autonome d'éclairage habitation SATI connecté - LED - IP43 / IK 07 Réf 062550 TTC* 63.41€ Voir le produit : https://www.domomat.com/41788-baeh-bloc-autonome-d-eclairage-habitation-sati-connecte-led-ip43-ik-07-legrand-062550.html Le produit BAEH bloc autonome d'éclairage habitation SATI connecté - LED - IP43 / IK est en vente chez Domomat ! * : Prix sur le site Domomat.com au 07/02/2025.
- Page 2 128, av. du Maréchal-de-Lattre-de-Tassigny - 87045 LIMOGES Cedex Tel: +33(0)5 55 06 87 87 Fax: +33(0)5 55 06 88 88 www.legrand.com Bloc autonome d’éclairage Référence : 0 625 50 d’habitation SATI connecté SOMMAIRE Page 1. Description ......1 2.
- Page 3 Bloc autonome d’éclairage Référence : 0 625 50 d’habitation SATI connecté 2. INSTALLATION 2. INSTALLATION (suite) • Installation neuve • Installation en ras de plafond Dimensions de la patère. TELEC - Bornes de raccordement : pas de sens de raccordement avec les télécommandes Legrand.
- Page 4 Bloc autonome d’éclairage Référence : 0 625 50 d’habitation SATI connecté 3. FONCTIONNEMENT (suite) 3. FONCTIONNEMENT (suite) 3.3 Mise au repos par les télécommandes 0 625 20 /21 3.5 Interrogation du bloc et 0 039 00 /01 La passerelle de configuration infrarouge réf. 0 882 40 avec l’application Close Up permettent de visualiser et de modifier les paramètres des blocs...
- Page 5 Bloc autonome d’éclairage Référence : 0 625 50 d’habitation SATI connecté 3. FONCTIONNEMENT (suite) 3.5 Interrogation du bloc (suite) 3.5.1 Visualisation des informations (suite) Etape 2 : Cliquer sur pour avoir accès à la documentation technique Renvoi vers le site www.legrandoc.com...
- Page 6 Bloc autonome d’éclairage Référence : 0 625 50 d’habitation SATI connecté 3. FONCTIONNEMENT (suite) 3.5 Interrogation du bloc (suite) 3.5.1 Visualisation des informations (suite) Etape 4 : Cliquer sur "DÉTAIL DES PARAMÈTRES" pour avoir accès à la liste complète des paramètres et à des informations complémentaires. Durant cette étape il faut maintenir la passerelle en direction du bloc interrogé, le chargement des paramètres est visualisable sur l’écran du téléphone.
- Page 7 SATI connecté 3. FONCTIONNEMENT (suite) 3.5 Interrogation du bloc (suite) 3.5.2 Choix de la télécommande Par défaut, la télécommande Legrand est sélectionnée, il est possible de la changer en suivant les étapes suivantes. Dans la partie "Configuration"...
- Page 8 16 A. La polarité de la télécommande peut ne pas être respectée sur ce BAES si une télécommande Legrand réf. 0 625 20 ou 0 625 21 ou ancienne génération réf. 0 039 00 ou 0 039 01 est utilisée. Dans le cas d’utilisation d’une autre télécommande la polarité lors du câblage devra alors être respectée, et la commande d’allumage ou d’extinction devra être maintenue au moins 2 secondes.
- Page 9 Bloc autonome d’éclairage Référence : 0 625 50 d’habitation SATI connecté 4. RACCORDEMENT (suite) 4.2 Télécommande de mise au repos Installation (en mode standard) comportant plus de 600 BAES : Disjoncteur télécommande 10 A max Réf. 0 625 20 Réf.
- Page 10 Bloc autonome d’éclairage Référence : 0 625 50 d’habitation SATI connecté 4. RACCORDEMENT (suite) 4.2 Télécommande de mise au repos (suite) Mise au repos par zone d’une installation (en mode standard) comportant plusieurs zones d’exploitation : Commande locale de mise au repos ÉTAGE 3...
- Page 11 Bloc autonome d’éclairage Référence : 0 625 50 d’habitation SATI connecté 4. RACCORDEMENT (suite) 4.2 Télécommande de mise au repos (suite) Mise au repos d’une installation (en mode surveillé et en mode surveillé connecté) de plus de 63 produits :...
- Page 12 Bloc autonome d’éclairage Référence : 0 625 50 d’habitation SATI connecté 4. RACCORDEMENT (suite) 4.2 Télécommande de mise au repos (suite) Coupure de l’éclairage et mise au repos (mode standard) des blocs à distance avec interrupteur à clé (Mosaic réf. 0 766 30 ou Céliane réf. 0 675 31 non fourni) ou par automatisme : Commande à...
- Page 13 Bloc autonome d’éclairage Référence : 0 625 50 d’habitation SATI connecté 4. RACCORDEMENT (suite) 4.2 Télécommande de mise au repos (suite) Mise au repos automatique (mode standard) des blocs après la coupure volontaire de l’éclairage : Contacteur Disjoncteur éclairage télécommande...
- Page 14 4.2 Télécommande de mise au repos (suite) Fonctionnement avec des [BAES +BAEH] et/ou D.B.R et des BAES Legrand dans les ERP comportant des locaux à sommeil (réglementation française) et/ou des Espaces d’Attente Sécurisés (EAS) et fonctionnement des BAES en visibilté augmentée :...
- Page 15 5.1 Maintenance périodique (suite) • Règlement de Sécurité des E.R.P. (article EL 18 et EC 13) L'utilisation de la web application legrand ERPconnecté vous permettra La maintenance périodique des blocs autonomes d’éclairage de sécurité d'avoir l'assurance de la conformité de vos installations et vous facilitera est obligatoire dans les établissements Recevant du Public (E.R.P.).
- Page 16 Bloc autonome d’éclairage Référence : 0 625 50 d’habitation SATI connecté 6. CONFORMITÉ ET AGRÉMENT 7. ÉQUIPEMENTS ET ACCESSOIRES 7.1 Cadre d’encastrement réf. 0 626 94 NF C 71 805 : Norme Française « Aptitude à la fonction des blocs autonomes d’éclairage de sécurité...
- Page 17 Bloc autonome d’éclairage Référence : 0 625 50 d’habitation SATI connecté 7. ÉQUIPEMENTS ET ACCESSOIRES (suite) 7.2 Kit de suspension réf. 0 626 77 0,20 < X < 2,5 m Marquage Ø tube : 20 mm des vis pour MRL 5557 020 - réf.
- Page 18 Bloc autonome d’éclairage Référence : 0 625 50 d’habitation SATI connecté 7. ÉQUIPEMENTS ET ACCESSOIRES (suite) 7.2 Kit de suspension réf. 0 7.2 Kit de suspension réf. 0 (suite) (suite) 626 77 626 77 Vis non fournies : Ø...
- Page 19 Bloc autonome d’éclairage Référence : 0 625 50 d’habitation SATI connecté 7. ÉQUIPEMENTS ET ACCESSOIRES (suite) 7.3 Grilles 7.3.1 Grille de protection standard réf. 0 626 90 Résistance aux chocs : IK 10 - 20 joules Ø20 Ø20 7.3.2 Grille de protection antivandale réf. 0 626 92 Résistance aux chocs : IK 20 - 50 joules...
