hager Tebis TX 100 Guide Rapide

Le configurateur TX 100
Le configurateur portable TX 100 est l'outil qui permet de programmer
les fonctions souhaitées et de visualiser les liens entre tous les
produits se trouvant dans une installation : produits filaire et/ou
produits radio, unidirectionnels ou bidirectionnels. Si l'installation
contient des produits filaire il faut utiliser le coupleur de média
TR 130B. Une carte mémoire SmartMédia insérée dans le TX 100
permet de sauvegarder toutes les données relatives à une installation.

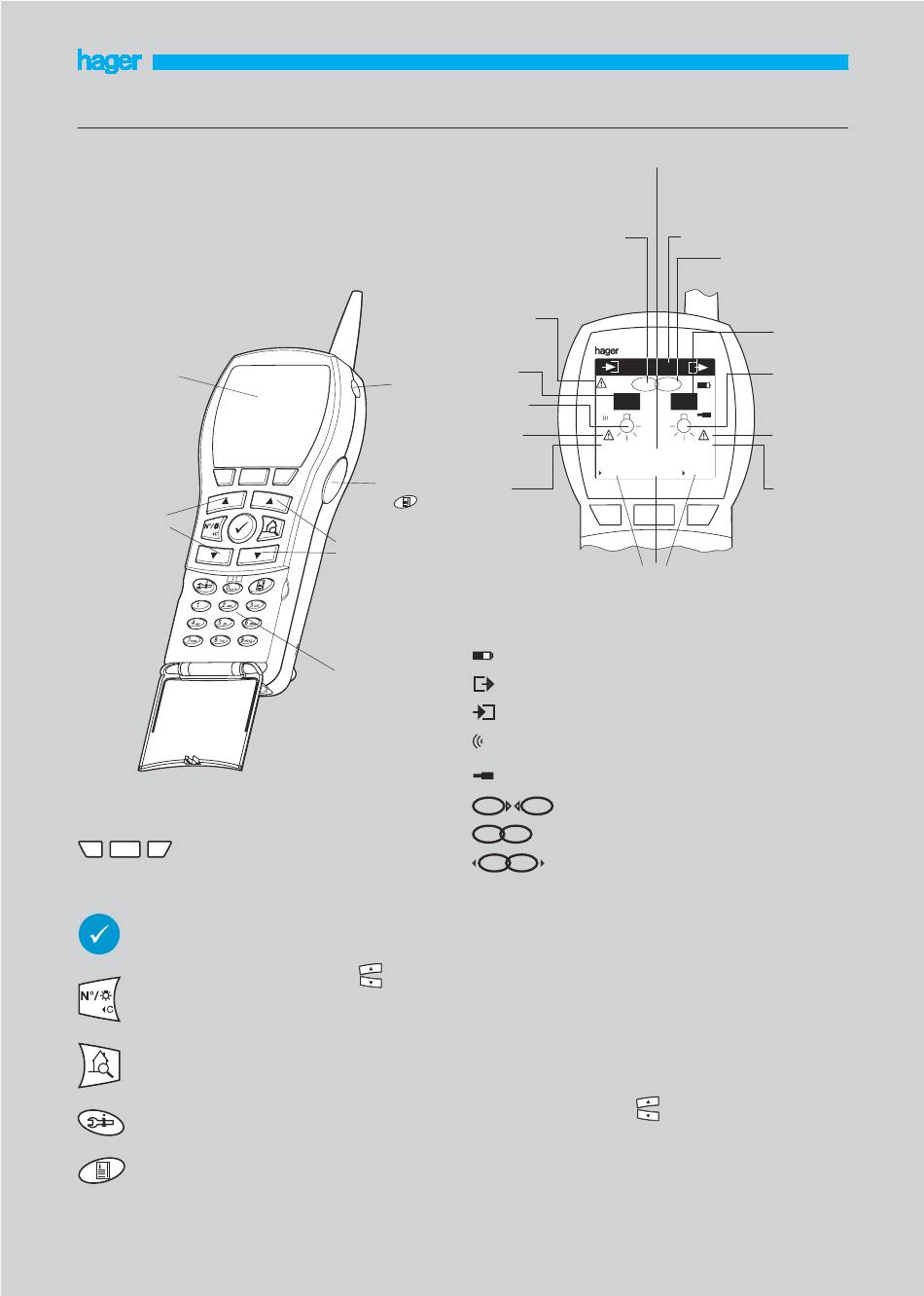

Description des touches
afficheur rétroéclairé
entrée
- sélectionne un
numéro d'entrée
- sélectionne une
fonction affectée à
l'entrée sélectionnée
- déplacement dans
les menus
Description des touches :
touches écran
la fonction de chaque touche est indiquée
sur l'écran au dessus d'elle,
la fonction varie selon l'écran
- valide l'opération en cours
- sélectionne le menu
- valide la saisie
- change la fonction des touches
(sélection soit d'un numéro d'entrée soit d'une
fonction)
- retour au menu précédent
- active la sortie sélectionnée
- lance la numérotation des sorties de
l'installation
- accès à un écran de mesure
- accès aux menus
Tébis :
Le configurateur TX 100
Description de l'afficheur
nombre d'entrées pilotant
la sortie sélectionnée
(ex.: la sortie 25 est pilotée
par 2 entrées dont la 17)
nombre total
de défauts de
l'installation
N° entrée
touche
marche/arrêt
fonction de
l'entrée
défaut sur
l'entrée
affichée
touche
"accès au menu"
nombre
(même fonction
d'entrées de
que )
l'installation
sortie
- sélectionne un
numéro sortie
- déplacement dans
les menus
Description des symboles :
niveau de charge batterie
clavier
alphanumérique
sortie
entrée
produit radio
produit filaire
i
Acquittement sonore
- un "bip" simple indique une opération réussie
- un double "bip" indique une opération qui a échoué.
de gauche
Astuce :
2 moyens pour sélectionner un canal :
- sélection d'une entrée par action sur l'appareil qui la commande :
bouton poussoir, interrupteur ou télécommande.
Sélection d'une sortie par action sur la commande manuelle du
produit de sortie.
- sélection des entrées ou des sorties avec le TX 100 par leurs
numéros à l'aide des touches
B.33
informations relatives informations relatives
aux entrées aux sorties
barre de titre
Prog
5
2 5
17 25
59
Tous
Auto Num
fonctions assignées aux touche écran
préparation d'un lien
1
lien établi
1
suppression d'un lieu
nombre de sorties liées
à l'entrée affichée (ex.: 5
sorties pour l'entrée 17)
N° sortie
type de la
sortie
défaut sur
95
la sortie
affichée
nombre de
sorties de
l'installation
