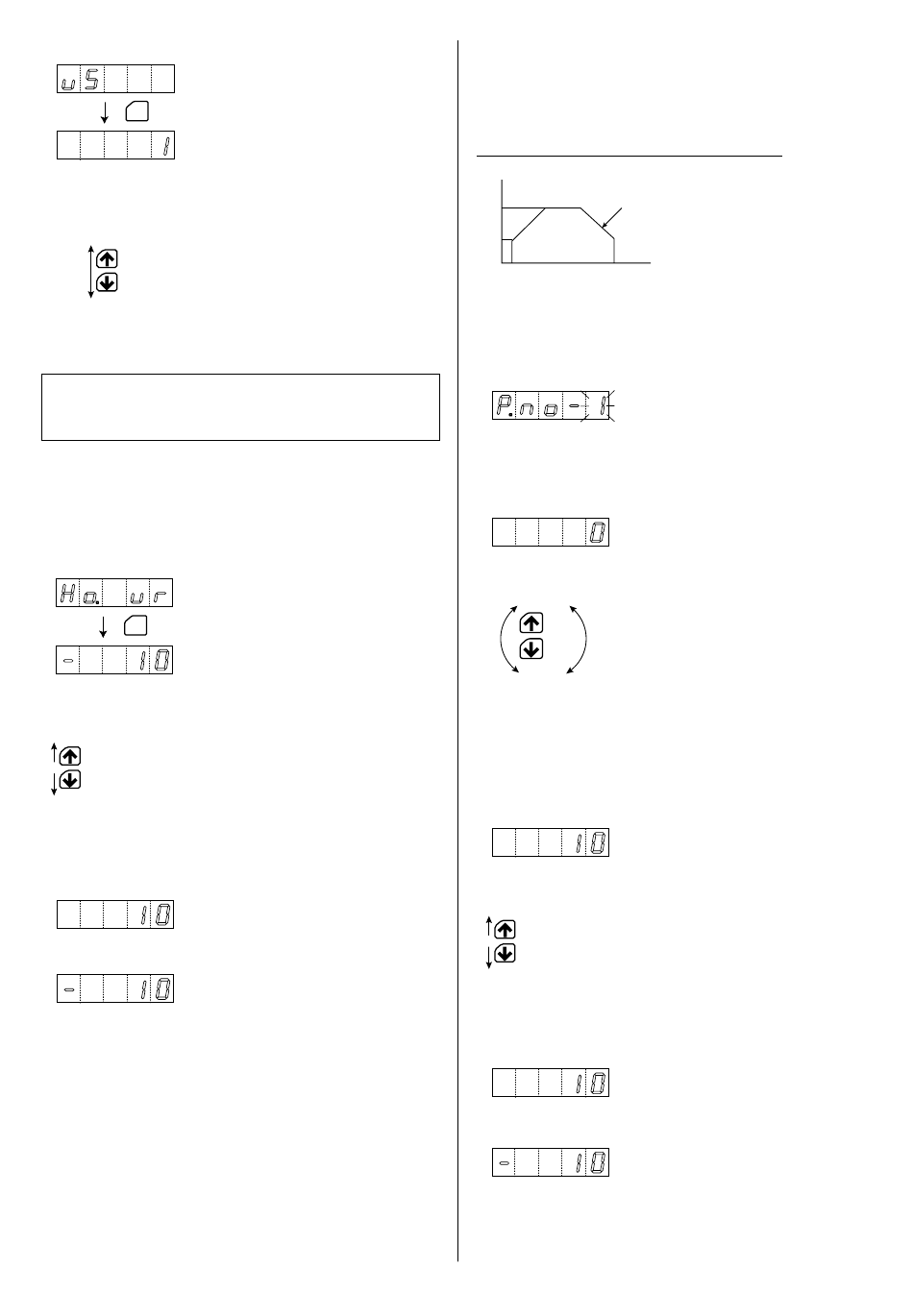

(5) Affichage des données de la vitesse de départ
"VS" s'affiche. Appuyez sur la touche
SET pour afficher les réglages en cours
de la vitesse initiale. Vous pouvez à
SET
présent introduire les nouvelles
données.
Si vous appuyez en les maintenant sur
les touches VERS LE HAUT et VERS
LE BAS les chiffres augmentent au
diminuent. Le réglage d'usine est sur
100Hz.
La vitesse de la pulsation initiale peut
100 (10 kHz)
être supérieure à 100Hz.
Touche
Les réglages sont introduits par
1/100ème de la vitesse réelle.
Touche
Par conséquent 100Hz correspond à 1.
1 (100 Hz)
•
Si vous appuyez sur la touche SET la valeur s'affiche. Les
données de réglage s'affichent en appuyant sur "Ho.vr".
Si VS (la vitesse initiale) est supérieure à VR (vitesse de
fonctionnement) le moteur fonctionne de façon uniforme à la
vitesse VS, sans accélérer ni ralentir.
2. Réglage des données de la vitesse de
retour à l'origine
(1) Affichage des données de la vitesse de retour à l'origine
"Ho.vr." s'affiche. Appuyez sur SET,
vous pouvez régler les données de la
vitesse de retour à l'origine.
SET
En appuyant sur les touches VERS LE
HAUT et VERS LE BAS en les
maintenant les chiffres augmentent ou
diminuent.
Le réglage d'usine est sur 10 ; c'est-à-
dire 1000Hz en direction opposée au
sens des aiguilles d'une montre.
2000 (CW (sens des
aiguilles) : 200 kHz)
La vitesse de fonctionnement peut être
Touche
réglée par augmentations successives
0
de 100Hz. Les réglages sont introduits
Touche
par 1/100ème de la vitesse réelle.
-2000 (CCW (sens opposé
Par conséquent 100Hz correspond à 1.
aux aiguilles) : 200 kHz)
<Réglage de la direction de démarrage>
*Démarrage dans le sens des aiguilles d'une montre :
Rien ne s'affiche à l'extrême gauche de
l'écran.
*Démarrage dans le sens opposé aux aiguilles d'une montre :
un signe moins s'affiche à l'extrême
gauche de l'écran.
•
En appuyant sur la touche SET les valeurs affichées sont
confirmées. ("P.no-1" s'affiche).
3. Réglage des données de la vitesse de
balayage
* La vitesse de balayage est égale à la valeur définie pour la vitesse
de retour à l'origine.
Vitesse de balayage = vitesse de retour à l'origine
4. Réglage des données de position
SG8030JY
La
peut être réglée pour 4 différents modèles de
fonctionnement.
Réglage de la distance de positionnement, de la vitesse de
fonctionnement et du sens de la rotation.
Modèle de fonctionnement du moteur pas-à-pas
Vitesse
Nombre d'impulsions
tr
VR
VS
Temps
* Les réglages de la vitesse de démarrage et de la rampe
d'accélération / décélération sont les mêmes pour les 4 modèles de
fonctionnement.
Cf. aux pages 3 et 4 les instructions de réglage.
(1) Affichage des données lors de l'étape 1
•
Appuyez sur la touche SET pour régler la données de
positionnement de l'étape 1.
(2) Réglage du nombre d'impulsions
99999
Touche
Touche
0
•
Si vous appuyez sur la touche SET le nombre de d'impulsions
s'affiche.
Ensuite, le réglage de la vitesse de fonctionnement s'affiche, et
vous pouvez alors la régler.
(3) Réglage de la vitesse de fonctionnement (VR) et du sens de
rotation
2000 (CW (sens des
aiguilles) : 200 kHz)
Touche
0
Touche
-2000 (CCW (sens opposé
aux aiguilles) : 200 kHz)
<Réglage du sens de rotation>
* Réglage de le rotation dans les sens des aiguilles d'une montre
* Réglage de le rotation dans les sens opposé aux aiguilles d'une montre
•
Si vous appuyez sur la touche SET la valeur affichée est introduite
et vous accédez à la deuxième étape du réglage des données de
fonctionnement ("P.no2" s'affiche).
4
VS : Vitesse de démarrage
tr : Rampe d'accélération / décélération
VR : Vitesse de fonctionnement
Nombre d'impulsions :
distance du positionnement
Lorsque le mode de programme est
sélectionné, "P.no-1" s'affiche et "1"
clignote.
Appuyez sur les touches VERS LE
HAUT et VERS LE BAS pour
augmenter ou diminuer cette valeur.
Le réglage d'usine est de 0 pulsation.
Le nombre de pulsations peut être
augmenté d'une pulsation à la fois.
Appuyez sur la touche VERS LE HAUT
jusqu'à 99999 pour ramener le réglage
sur zéro ; appuyez sur la touche VERS
LE BAS jusqu'à 0 pour régler sur la
valeur 99999.
Si vous appuyez en la maintenant la
touche VERS LE HAUT ou VERS LE
BAS le nombre augmente ou diminue
(Le réglage d'usine est de 10 ; c'est-à-
dire 1000Hz dans le sens des aiguilles
d'une montre).
La vitesse de fonctionnement peut être
augmentée de 100Hz à la fois.
Les réglages sont introduits à 1/100ème
de la vitesse réelle. Par conséquent le
réglage sur 100Hz est 1.
Si rien n'est affiché à l'extrême gauche
de l'écran la direction est celle du sens
des aiguilles d'une montre
Si un signe moins s'affiche à l'extrême
gauche de l'écran la direction est
opposée au sens des aiguilles d'une
montre.
