Chapitre 4 – Définition des données de
fonctionnement en mode programme (PROG)
Les données de fonctionnement sont définies en mode programme
à partir des touches du panneau de commande (VERS LE HAUT,
VERS LE BAS, et RÉGLAGE)
Remarque :Lorsque les valeurs numériques sont affichées à l'aide des
touches VERS LE HAUT/VERS LE BAS n'oubliez pas d'appuyer
sur la touche SET(RÉGLAGE) autrement les données
numériques ne sont pas sauvegardées.

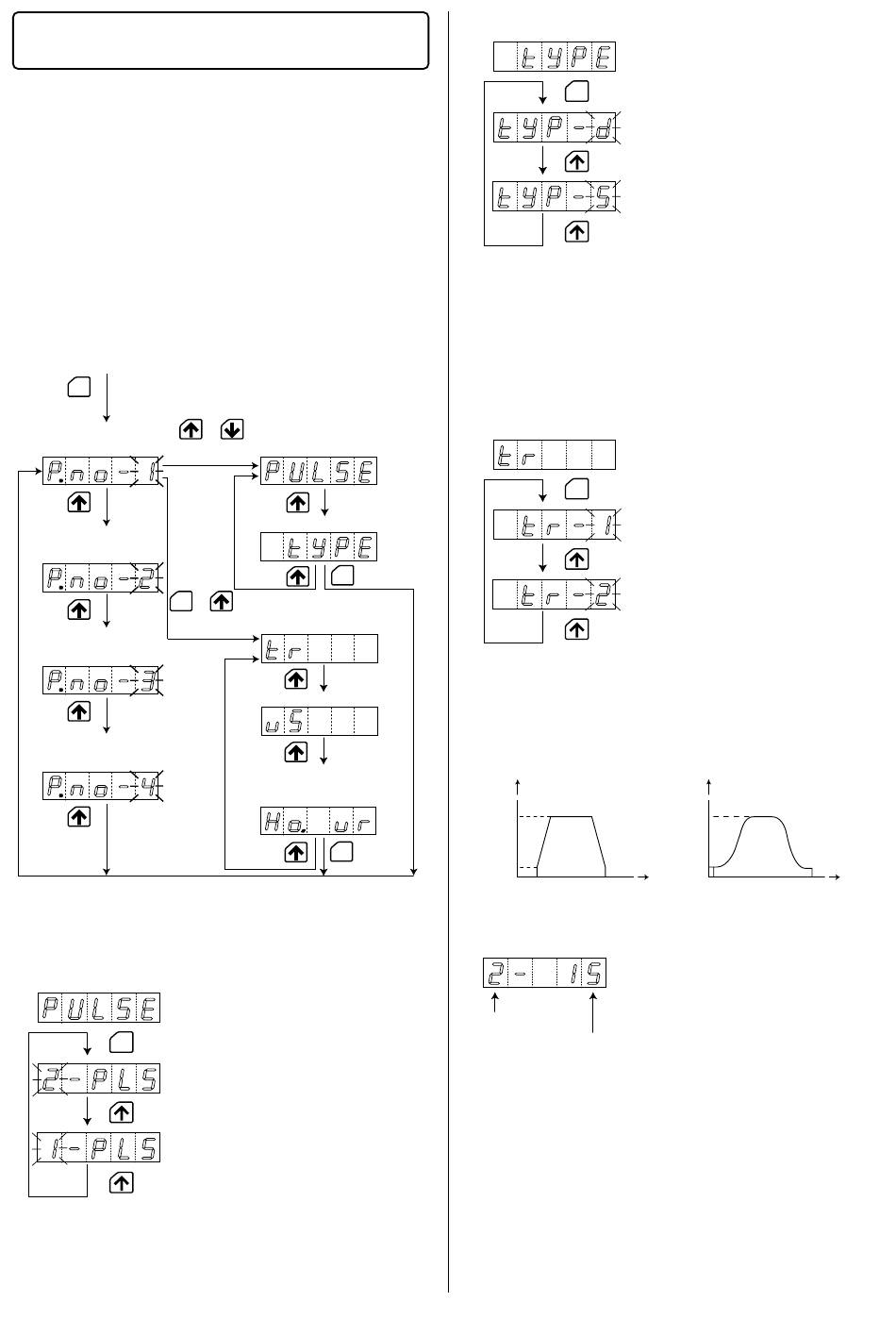

Sélection du mode de programme
•
Sélectionnez le mode de programme en appuyant sur la touche
MODE
<Sélections des paramètres de fonctionnement>
Sélectionnez les réglages des données à l'aide des touches de
fonctionnement
Sélection du mode de programme
MODE
Donnée de positionnement
Etape 1 -
Nombre d'impulsions -
Fréquence des impulsions (P. 4,5)
Etape 2 -
Nombre d'impulsions -
Fréquence des impulsions (P. 4,5)
Une seconde
au moins
Etape 3 -
Nombre d'impulsions -
Fréquence des impulsions (P. 4,5)
Etape 4 -
Nombre d'impulsions -
Fréquence des impulsions (P. 4,5)
Les données qui sont indiquées par * sont communes à touts les fonctionnements.
1. Réglage des données communes
(1)Réglage du système de sortie des impulsions
SET
•
Si vous appuyez sur la touche SET les valeurs affichées sont
confirmées. L'unité affiche alors "tyPE".
Remarque :Le système de sortie des impulsions conserve les conditions de
réglage même si les données de réglage sont effacées.
+
Une seconde
Système de sortie des impulsions (P3)*
au moins
Type de positionnement (P3)*
SET
+
SET
Rampe d'accélération /décélération (P3)*
Vitesse de départ (P4)*
Retour à l'origine - Fonctionnement continu
Vitesse de balayage (P4)
SET
"PULSE" s'affiche. Si vous appuyez sur
la touche SET (RÉGLAGE) les
réglages en cours du système de sortie
des impulsions s'affichent.
Si vous appuyez sur les touches VERS
LE HAUT ou VERS LE BAS le système
change de 1 impulsions à 2 impulsions.
Le réglage d'usine est "1-PLS"
(système à 1 impulsion)
(2)Réglage du type positionnement
Le réglage d'usine est : "type de positionnement par sélection de
données" (tyP-d)
•
Si vous appuyez sur la touche SET le type de fonctionnement par
positionnement est sauvegardé et "P.no-1" s'affiche.
Remarque : Le type de fonctionnement par positionnement conserve ses
conditions de réglages même lorsque les données sont effacées.
(3)Réglage de la rampe d'accélération / décélération
Appuyez deux fois
Appuyez sur SET pour sauvegarder le modèle
d'accélération / décélération ainsi que la rampe
d'accélération / décélération.
•
Les modèles d'accélération/décélération à commande linéaire ou
en S sont illustrés ci-dessous:
Vitesse
VR
Appuyez
deux fois
VS
Modèle d'accélération
/décélération avec commande linéaire
(4)Réglage du taux d'accélération / décélération
Modèle d'accélération
/décélération
Remarque : le modèle d'accélération / décélération ne peut pas être changé
la rampe d'accélération / décélération peut être sélectionné parmi
les 28 valeurs ci-dessous : (Unité ms / kHz)
1, 2, 4, 5, 6, 8, 10, 12, 14, 15, 16, 18, 20, 22, 24, 25, 26,
28, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100
•
Si vous appuyez sur la touche SET les valeurs définies
s'affichent.L'unité se positionne alors sur le réglage de la vitesse
des impulsions de départ ("VS" s'affiche).
3
Affichage de "tyPE"
SET
Si vous appuyez sur SET le type de
fonctionnement par positionnement est
défini.
Appuyez sur les touches VERS LE
HAUT ou VERS LE BAS pour passer
du type de positionnement par
sélection de données (tyP-d)au type de
positionnement séquentiel (tyP-s)
"tr" s'affiche
Appuyez sur SET pour afficher le modèle
en cours d'accélération / décélération.
SET
Modèle d'accélération / décélération
linéaire
Modèle d'accélération / décélération en S
Vitesse
VR
VS
Temps
Modèle d'accélération
/décélération avec commande en S
Appuyez sur les touches VERS LE
HAUT et VERS LE BAS pour changer
les chiffres.
Rampe d'accélération
/décélération (ms/kHz)
à partir de cette image écran.
Temps
