Pour installer le kit de gestion de câbles
L'ensemble de gestion de câbles (CMA) s'encastre sur les extrémités des ensembles
de rails coulissants gauche et droit. Aucune vis n'est nécessaire pour son montage.
Attention – Soutenez le CMA pendant son installation. Ne le laissez pas suspendu
tant que les trois points d'attache ne sont pas fixés..
1. À l'arrière du rack, encastrez l'extension du rail CMA sur l'extrémité de
l'ensemble de rail coulissant gauche (
).
FIGURE 2-21
Le taquet à l'avant de l'extension du rail devrait s'encliqueter.

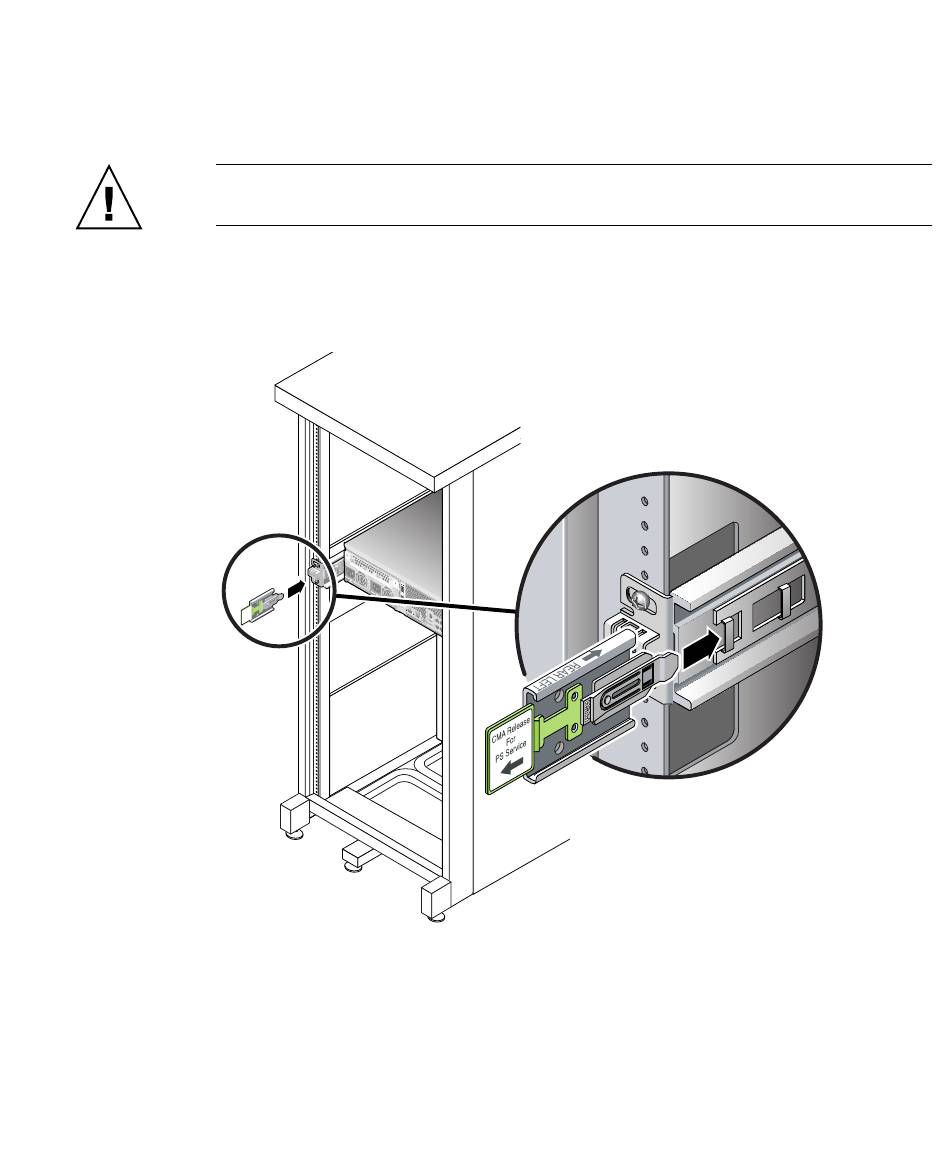

Insertion de l'extension du rail CMA à l'arrière du rail coulissant de gauche
FIGURE 2-21
Les côtés droits des deux bras du CMA sont dotés d'extensions à charnières. Sur la
fiche d'instruction du fabricant, l'extrémité la plus petite s'appelle CMA Connector
for Inner Member (connecteur CMA pour extrémité interne). Elle se fixe au support
de montage de droite. L'extension la plus longue, CMA Connector for Outer Member
(connecteur CMA pour extrémité externe), se fixe au rail coulissant de droite.
chapitre 2 Installation des serveurs et de l'espace de stockage d'arrière-plan
45
