Connexion à une ligne STO
Le cordon à pinces alligator à angle fixé au Tel Scope™ doit être utilisé
pour assurer une bonne connexion aux lignes téléphoniques. Connectez
les pinces aux fils positif et négatif d'un bloc 66, d'un bloc 110 ou d'un
adaptateur modulaire (banjo). Comme la tension de ligne type est
négative, le fil rouge se connecte au fil négatif et le fil noir à la masse
positive.
Notes importantes
Le cordon à pinces alligator à angle fixé au Tel Scope™ doit être utilisé
pour assurer une bonne connexion aux lignes téléphoniques.
▪
Dans le cas d'un bloc 66/110, connectez les pinces alligator aux fils
positif et négatif.
▪
Lors du test d'un RJ11, utilisez l'adaptateur modulaire (banjo)
approprié.
Notes importantes concernant la sécurité
Le message xx Volts, TROP ÉLEVÉ! DÉBRANCHER!! s'affiche
!
si la tension de pointe dépasse 65 VCA/CC. Nous ne
recommandons pas l'utilisation du Tel Scope™ sur un câble
d'une tension supérieure à 65 volts ou d'un courant supérieur
à 125 mA.
Les composants internes du Tel Scope™ sont protégés contre
!
des pointes de 270 VCA/VCC. Un disjoncteur s'engage alors.
Connecter l'appareil à un câblage d'une tension supérieure
à 270 VCA/VCC pourrait endommager l'appareil et exposer
l'utilisateur à des risques.
Appel/Sonnerie/Surveillance (T/B/M)
Les touches T/B/M sur le côté gauche du Tel Scope™ sont expliquées
dans les soussections appropriées suivantes.
15

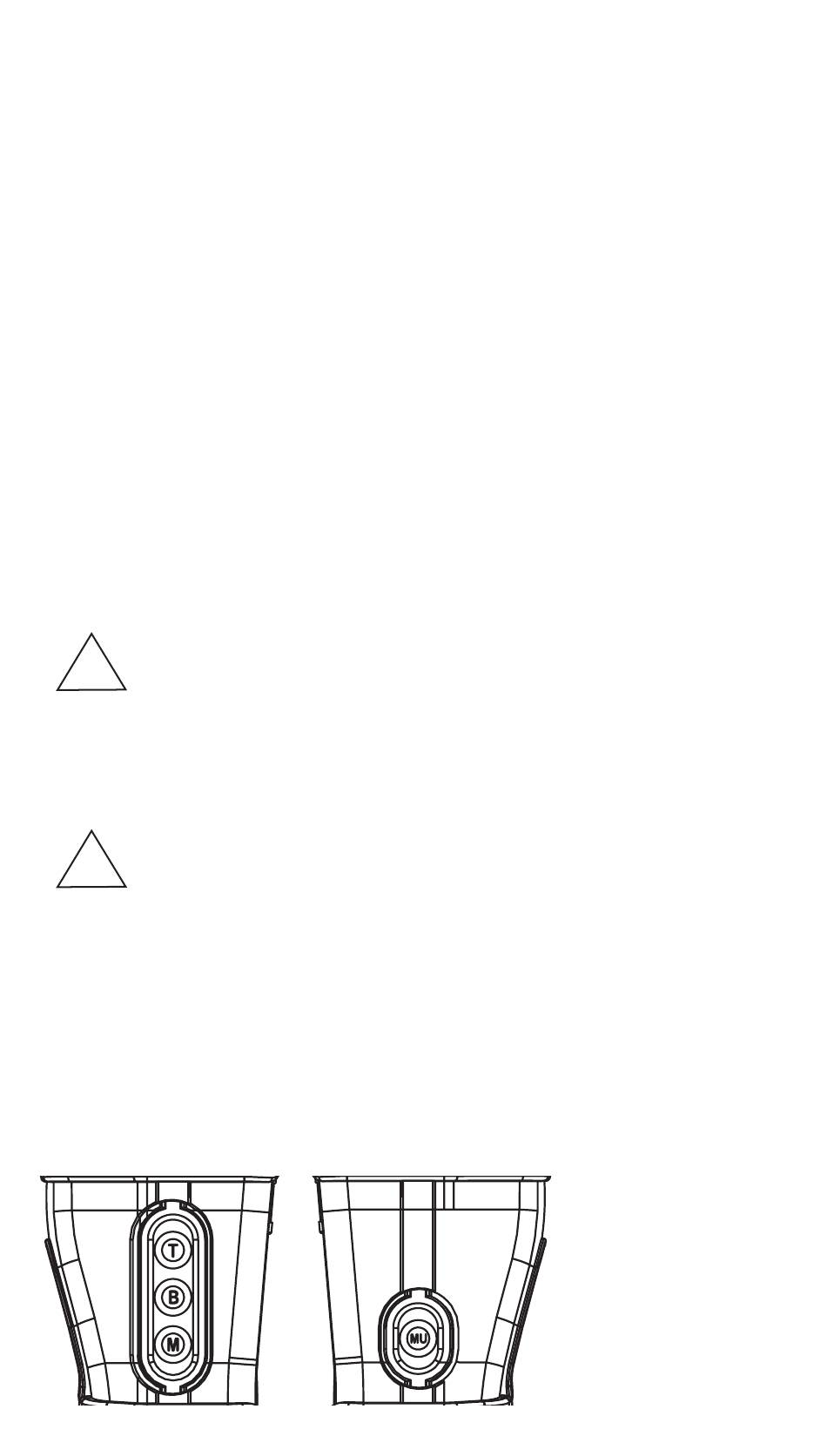

Illustration 6.
Utilisation des touches APPEL/
SONNERIE/SURVEILLANCE et
de sourdine
