5 Configuration ACT10 type

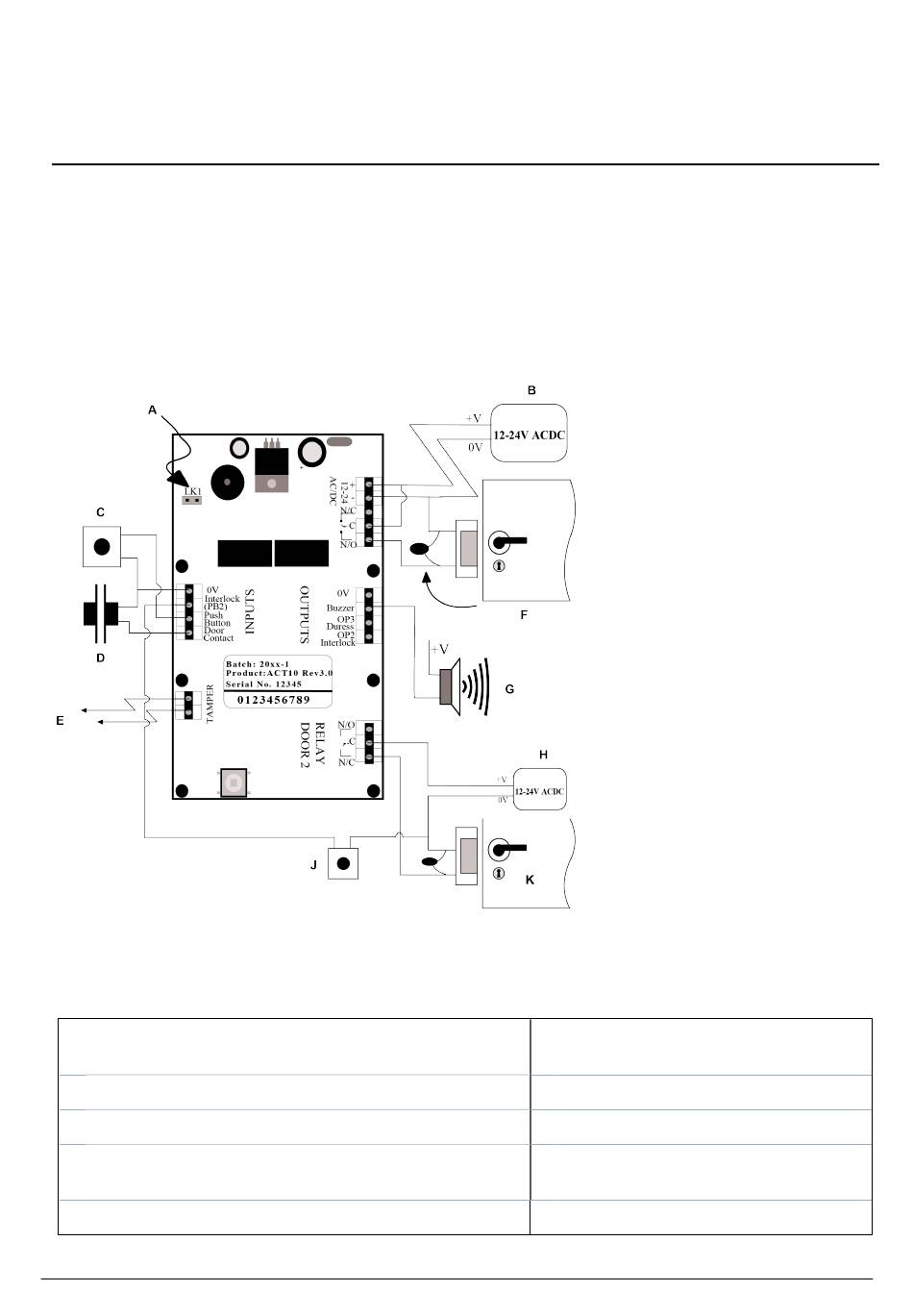

Ce schéma montre la révision (3.1) de l'ACT10. Ce dispositif peut être utilisé pour contrôler 2 portes (voir
illustration). Les connexions et la programmation de ce dispositif sont identiques aux versions
précédentes. Les positions des connecteurs ont toutefois été modifiées comme indiqué dans le schéma
ci-dessus.
Mettez le dispositif sous tension sans brancher la liaison si le
A
code de programmation a été perdu.
B Alimentation électrique.
C Bouton de déblocage des portes.
D Contact de porte.
E Contacts secs de l'autoprotection.
© Vanderbilt 2018
Important : placez toujours le varistor sur
F
toutes les bornes de verrou.
G Buzzer invité.
H Alimentation électrique.
Bouton de déblocage des portes pour la
J
porte 2.
K Porte 2.
11
A-100461
31.01.2018
