LAMS Chambord Instructions De Montage
Masquer les pouces
Voir aussi pour Chambord:
- Instructions de montage (32 pages) ,
- Instructions de montage (32 pages) ,
- Instructions de montage (32 pages)
Publicité
Liens rapides
SERRES À L'ANCIENNE
SYSTÈME D'OMBRAGE
Modèles Chambord, Versailles, Montesquieu, Mirabeau & Amboise
Largeurs 3,70 m ou 7,40 m
8 juillet 2024 11:02
LISTE DES COMPOSANTS
Détail composant
Référence
Tendeur
352657
1
Guide plastique
365279
2
Serre-câble aluminium
365259
3
Équerre 30x30
364305
4
Tubes Ø 20 - L. 2850 mm & L. 770 mm
796082
5
Épingle plastique
365275
6
365275
Vis inox tête hexagonale M6x12
994778
7
Créateur & Fabricant Français de serres depuis 1993
Détail composant
Référence
Écrou frein inox à embase M6
789280
8
Vis zinguée autoperforeuse
TH 6,3 x 25,4
365424
9
Vis inox tête marteau M6x18
365404
10
Rouleau de fil nylon Ø 2 mm
365287
11
Toile d'ombrage
Référence selon
modèle de serre
12
Publicité
Manuels Connexes pour LAMS Chambord
Sommaire des Matières pour LAMS Chambord

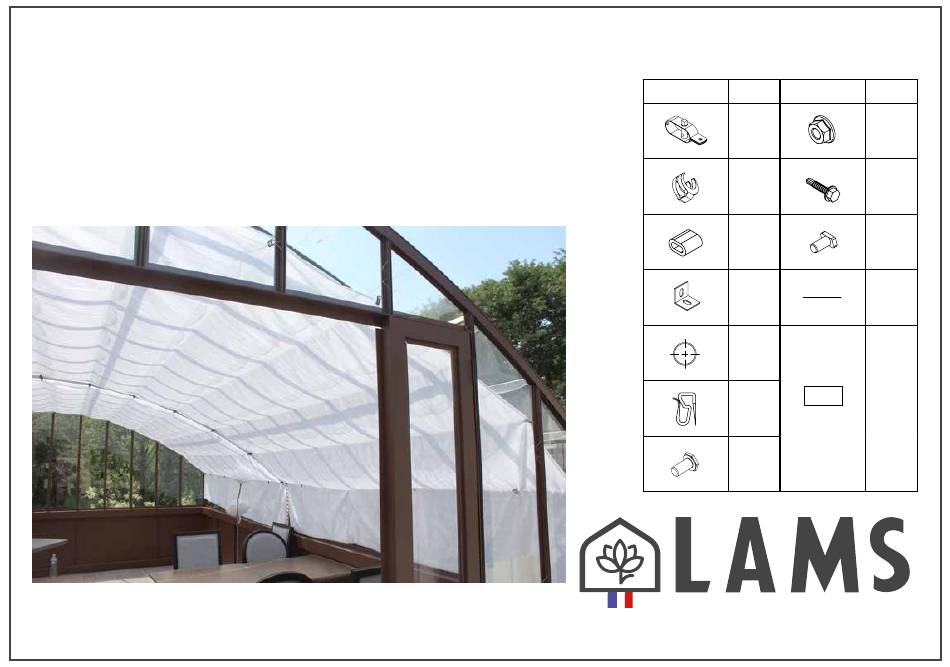

- Page 1 SYSTÈME D’OMBRAGE Détail composant Référence Détail composant Référence Tendeur Écrou frein inox à embase M6 Modèles Chambord, Versailles, Montesquieu, Mirabeau & Amboise 352657 789280 Vis zinguée autoperforeuse Guide plastique Largeurs 3,70 m ou 7,40 m TH 6,3 x 25,4 365279 365424 Serre-câble aluminium...
- Page 2 ÉTAPES DE MONTAGE PARTIE I - INSTALLATION DES COMPOSANTS (ÉQUERRES ET TENDEURS) Si votre serre comporte une porte latérale sur chaque pignon, suivez le montage à partir de la page 4. Si votre serre comporte un chien assis (double porte), ne fixez pas d’équerre sur le profil J. Si vous possédez une serre Amboise, le montage sera à...
- Page 3 Fixez l’équerre sur le profil K avec une vis à tête marteau (10) et un Marquez l’emplacement de l’équerre sur le poteau D, à 330 mm en par- tant du haut du poteau. Percez un trou de Ø 4 mm puis fixez l’équerre écrou (8), respectivement à...
- Page 4 Si votre serre ne comporte pas de porte latérale, suivez les mêmes étapes pour le côté opposé, puis passez à l’étape 6. Si votre serre comporte une porte latérale, veuillez suivre les étapes suivantes. Si votre serre comporte un chien assis (double porte), ne fixez pas d’équerre sur le profil J.
- Page 5 Marquez l’emplacement de l’équerre sur le poteau D, à 330 mm en partant du haut du poteau. Percez un trou de Ø 4 mm puis fixez l’équerre à l’aide de la vis autoforeuse (9) (voir zoom 1 ci-dessous). Fixez l’équerre sur le profil K avec une vis à tête marteau (10) et un écrou (8), respectivement à 110 mm en partant du haut du profil. Seule l’équerre sur le profil K doit être positionnée à...
- Page 6 Fixez les tendeurs sur les équerres sur le côté pignon de votre choix à l’aide des vis tête hexagonale M6 (7) et des écrous (8). Si vous avez une porte latérale, nous vous conseillons de placer les tendeurs sur le côté opposé (pignon sans porte). PARTIE II - INSTALLATION DU FIL NYLON ET DU VOILE D’OMBRAGE Coupez le rouleau de fil nylon en 8 longueurs identiques (longueur à...
- Page 7 Glissez les tubes dans les ourlets à chaque extrémité de la/des toile(s). Déroulez la/les toile(s) sur toute sa/leur longueur, au dessus des câbles. Laissez pendre les bouts de toile restants par dessus les câbles extérieurs (30 cm de chaque côté pour un rendu symétrique). Clipsez le guide plastique sur le tube en Afin d’éviter que la toile glisse, positionnez sur les fils les plus à...
- Page 8 Valable uniquement pour la France Alleen geldig voor Frankrijk Créateur & Fabricant Français de serres depuis 1993 DOVIRIS - 43 Avenue Georges Clémenceau 85120 LA CHÂTAIGNERAIE - FRANCE - www.serres-lams.com Valable uniquement pour la France Visuels et illustrations non contractuels.
