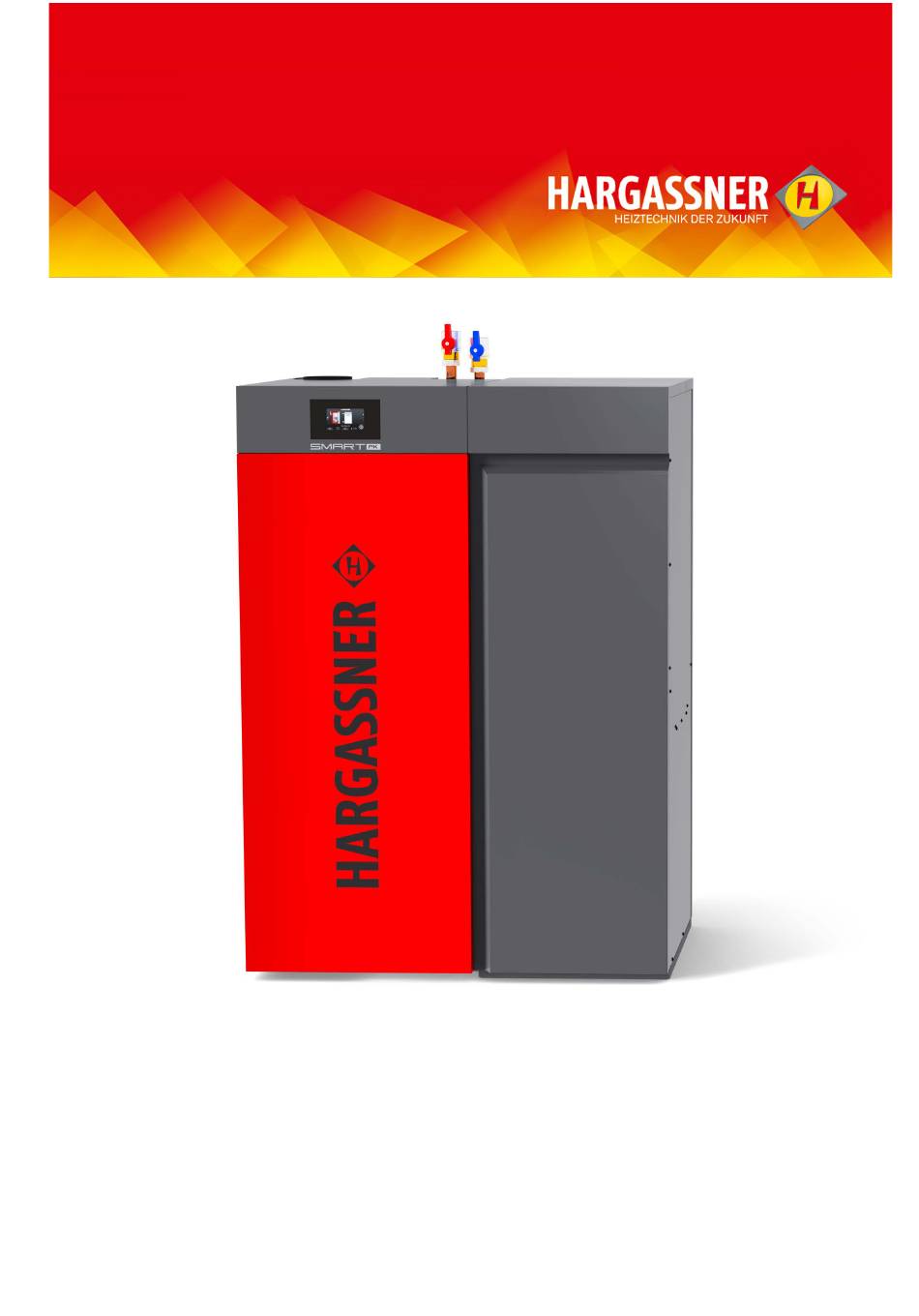

N o t i c e d ' u t i l i s a t i o n
I n s t a l l a t i o n à g r a n u l é s
S m a r t - P K 1 7 - 3 2
Lire et conserver la notice
HARGASSNER Ges mbH
A 4952 Weng OÖ
Tel.: +43/7723/5274-0
Fax.: +43/7723/5274-5
office@hargassner.at
www.hargassner.com
FR
- V04 10/2023 - 11061822

Publicité

loading

Sommaire des Matières pour HARGASSNER Smart-PK 17

  • Page 1 I n s t a l l a t i o n à g r a n u l é s S m a r t - P K 1 7 - 3 2 Lire et conserver la notice HARGASSNER Ges mbH A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax.: +43/7723/5274-5...
  • Page 2 Déclaration de conformité....... . 41 HARGASSNER La technologie de chauffage pour l’avenir...
  • Page 3 Cher client, Vous avez fait le choix d'une chaudière à bois innovante de notre entreprise. L'installation de la société Hargassner Ges mbH est fabriquée à la pointe de la technologie. Nous nous réjouissons de votre décision et vous garantissons un produit des plus fiables.
  • Page 4 Emploi conforme L'installation de combustion à granulés automatique est uniquement destinée au chauffage d’eau. Seuls les combustibles définis comme autorisés par Hargassner peuvent être employés pour cette installation. L'installation doit toujours être maintenue en parfait état technique. Corriger immédiatement les défauts.
  • Page 5 Débit massique des fumées (humide, à 14 % CO kg/sec 0,0094 0,0120 0,0138 0,0176 Dépression requise Pression de refoulement disponible sur la soufflante en mode CPE Modération de tirage max. Diamètre raccord de conduit de fumées HARGASSNER La technologie de chauffage pour l’avenir...
  • Page 6 • Utiliser des moyens de fixation mécaniques appropriés • Raccordement dans le respect des polarités de phase L et N (voir notice élec- trique) • Raccorder les liaisons équipotentielles • Utiliser du câble (souple) de petite section (ex. : H05VV-F) HARGASSNER La technologie de chauffage pour l’avenir...
  • Page 7 • Contrôles à effectuer avant mise en service Voir “Contrôles à effectuer avant la mise en service” à la page 12.  • Effectuer les contrôles avant la mise en marche Voir “Vérifications préliminaires” à la page 13.  HARGASSNER La technologie de chauffage pour l’avenir...
  • Page 8 • Ne pas commencer à travailler sur l’installation si des personnes se tiennent dans la zone dangereuse. • Nettoyage des vis et élimination des bouchons uniquement avec des moyens auxi- liaires appropriés et l'installationà l'arrêt. • Porter des chaussures de sécurité. HARGASSNER La technologie de chauffage pour l’avenir...
  • Page 9 Une fois l'alimentation électrique rétablie, la commande démarre en mode Chauffe et surveille la température des fumées.  Si la température des fumées augmente, l'installation chauffe et commande le rendement thermique selon les paramètres réglés HARGASSNER La technologie de chauffage pour l’avenir...
  • Page 10 (2 secondes au maximum)  Risque de compactage du combustible dans la vis  Nettoyage des vis et suppression des bourrages uniquement avec des moyens appropriés et après avoir coupé et verrouillé l'interrupteur général HARGASSNER La technologie de chauffage pour l’avenir...
  • Page 11 • Allumage et combustion du combustible • Commande de la conductivité thermique sur le circuit d'eau chaude • Nettoyage de l'installation et du système de décendrage dans le récipient • Évacuation des gaz des fumées HARGASSNER La technologie de chauffage pour l’avenir...
  • Page 12 La mise en service doit être effectuée par un technicien Hargassner ou un Installateur agrée. Le procès-verbal de mise en service et de remise complété est à retourner à Hargassner Ges mbH avec le numéro d'installation sous 30 jours après la mise en service sans quoi, tout recours en garantie devient caduque.
  • Page 13  Tenir compter de l’affichage à l’écran (message de défaut, état de fonctionne- ment)  Éliminer les défauts le cas échéant Procédure pour le remplissage du réservoir de granulés  Avant de remplir le réservoir de granulés, désactiver l'installation  Protéger le combustible contre l’humidité HARGASSNER La technologie de chauffage pour l’avenir...
  • Page 14  Sélection du mode de fonctionnement avec  Sélectionner les réglages Utilisateur, Installateur ou Service avec ou faire défiler vers la droite dans le menu Standard  Sélectionner les paramètres Utilisateur, Installateur ou Service HARGASSNER La technologie de chauffage pour l’avenir...
  • Page 15 Voir “5 Affichages de l'état de l'installation” à la page 17  Menu Standard Appuyer sur la touche Sélectionner le menu Standard Date Affichage de la date et l'heure actuelles Retour Appuyer sur la touche Retour au menu précédent HARGASSNER La technologie de chauffage pour l’avenir...
  • Page 16 à l'écran. Mode manuel Pour le test manuel de certaines fonctions de l'installation, comme les servomo- teurs et les moteurs d'entraînement, pompes et sondes. Attention : toutes les fonctions de régulation automatiques sont désactivées. HARGASSNER La technologie de chauffage pour l’avenir...
  • Page 17 Si le besoin calorifique chute sous la puissance minimale de la chaudière, l'instal- lation se met en mode de maintien de la braise. Décendrage La grille est ouverte et fermée 2x. Les cendres tombent dans le tiroir à cendres. Ensuite, l'installation passe à l’état requis. HARGASSNER La technologie de chauffage pour l’avenir...
  • Page 18 Page info du ballon • État de fonctionnement actuel du ballon (4) • État de fonctionnement actuel de la pompe ballon 20.0° • Pompe ballon à l'arrêt 42° • Pompe ballon en marche HARGASSNER La technologie de chauffage pour l’avenir...
  • Page 19 • Temps de marche vanne mélangeuse ouverte • Temps de marche vanne mélangeuse fermée • Temps de marche combustion pour décendrage Système Page info du système • ID système • Adresse IP • Adresse MAC HARGASSNER La technologie de chauffage pour l’avenir...
  • Page 20  Démarrer l'extracteur de fumées avec (vert) extracteur de fumées en marche   Réguler la vitesse avec  Vitesse de rotation atteinte : env. 2600 tr/mn  En cas d'écart important, le capteur Hall est défectueux HARGASSNER La technologie de chauffage pour l’avenir...
  • Page 21 • Détecteur de cendrier  Rouge : connecteur débranché ou rupture de câble • Demande externe  Rouge : connecteur débranché ou rupture de câble • Niveau  Rouge : connecteur débranché ou rupture de câble HARGASSNER La technologie de chauffage pour l’avenir...
  • Page 22 Remarque : les réglages Installateur et Service sont protégés par un code. Seul le personnel de service peut les modifier étant donné que des paramètres de service mal réglés peuvent altérer les fonctionnalités de l'installation de chauffage. HARGASSNER La technologie de chauffage pour l’avenir...
  • Page 23 Activer ou désactiver la fonction de veille écran Veille affichage après Délai au terme duquel l'affichage va en veille Aff. Accueil après Temps au terme duquel l'affichage passe automatiquement à l'affichage Accueil (écran de veille) HARGASSNER La technologie de chauffage pour l’avenir...
  • Page 24 (entre les phases de chauffage), les zones réduites sont arrêtées Zo-13 Toutes zones Arr si sup. (coupure nuit) Si la température extérieure moyenne dépasse cette valeur en mode réduit nuit (entre les phases de chauffage), les zones réduites sont arrêtées HARGASSNER La technologie de chauffage pour l’avenir...
  • Page 25 Régler la température de départ minimale pour plancher chauffant Température départ zone 1 Minimum Régler la température de départ minimale pour radiateurs Température départ zone 1 Maximum Régler la température de départ maximale pour plancher chauffant HARGASSNER La technologie de chauffage pour l’avenir...
  • Page 26 Ballon sur platine ZoA Écart commutation ballon A Si le ballon passe en dessous de la valeur de consigne BA-2 de cette valeur, le ballon est rechargé dans le créneau de chargement BA-1 HARGASSNER La technologie de chauffage pour l’avenir...
  • Page 27 Sans sonde extérieure Pt1000, la commande régule avec une valeur fictive de -10°C Horloge journalière / hebdomadaire Programme journalier : identique chaque jour ; programme hebdomadaire : les jours peuvent avoir divers créneaux de chauffage HARGASSNER La technologie de chauffage pour l’avenir...
  • Page 28 Valeurs de réglage recommandées : • Plancher chauffant : 0,3 - 1,0 • Chauffage radiateur : 1,2 - 2,0 • Chauffage convecteur : 1,5 - 2,0  Ajustage uniquement par petits pas et sur une période prolongée HARGASSNER La technologie de chauffage pour l’avenir...
  • Page 29 (ou au plus tard, au bout de 24 heures). Ajustement de la température ambiante : Augmentation / réduction de 2 à 3 °C. Voyant de défaut : Brille en cas de défaut survenu sur l’installation. HARGASSNER La technologie de chauffage pour l’avenir...
  • Page 30 Les gouttes pulvérisées peuvent brûler de manière explosible. • Ne pas utiliser de lubrifiants inflammables. • Laisser refroidir l'installation (foyer). Feu dans le sac d’aspirateur • Laisser refroidir les cendres avant de les aspirer. HARGASSNER La technologie de chauffage pour l’avenir...
  • Page 31 Contrat d’entretien Si un contrat de maintenance est conclu avec Hargassner Ges mbH, le nettoyage est effectué chaque année lors de l'entretien selon les critères préconisés par Hargassner.
  • Page 32 Procéder au contrôle et au nettoyage régulier selon le nombre d’heures de fonctionnement et la nature du combustible (par ex. combustible de mauvaise qualité...). Respecter la réglementation nationale ainsi que les fréquences de contrôle et de ramonage inhérentes. HARGASSNER La technologie de chauffage pour l’avenir...
  • Page 33 Nettoyage des turbulateurs et de l'espace des turbulateurs  Actionner le levier de nettoyage (1) à chaque remplissage Nettoyage annuel  Démonter le boîtier d'extracteur de fumées  Tapoter les turbulateurs et nettoyer l'espace des turbulateurs HARGASSNER La technologie de chauffage pour l’avenir...
  • Page 34 Nettoyage du foyer, extracteur de fumées en marche  Lors du nettoyage, il est possible de faire tourbillonner les cendres, ce qui permet leur aspiration par l'extracteur de fumées en marche  Réduction de l'encrassement dans la chaufferie HARGASSNER La technologie de chauffage pour l’avenir...
  • Page 35 (11)  Enlever le tiroir à cendres et débarrasser le foyer (12) des impuretés avec le tisonnier de nettoyage (11)  Nettoyer la boîte à cendres (13) HARGASSNER La technologie de chauffage pour l’avenir...
  • Page 36  Amener les matériaux recyclables au recyclage, uniquement une fois net- toyés et triés • Installation (chaudière) • Extracteur silo • Matériau d’isolation • Composants électriques et électroniques • Plastiques HARGASSNER La technologie de chauffage pour l’avenir...
  • Page 37 En présence de messages d'information ou de défauts, le symbole Message d'information ou Message de défaut (5) brille à l'écran tactile. 42° 20° 80°  Ouvrir la liste des messages d'information et de défaut actifs avec 30° 40 % HARGASSNER La technologie de chauffage pour l’avenir...
  • Page 38 Affichage des messages d'information et de défaut Messages actifs • Numéro du message • Message d'information (jaune), message de défaut (rouge)  Appuyer sur le message d'information ou sur le message de défaut pour ouvrir le message HARGASSNER La technologie de chauffage pour l’avenir...
  • Page 39 Le transfert à des tiers est interdit et passible de dommages-intérêts. Tous droits réservés, y compris les droits de traduction. Aucune partie de cette notice ne doit être reproduite sous quelque forme que ce soit sans l’autorisation de la société Hargassner Ges mbH, ni traitée, dupliquée ou distribuée à...
  • Page 40 Mentions de licence Open Source Le présent produit Hargassner contient des logiciels et codes sources de tiers, sous licence GPL et LGPL et autres licences Open Source. Ces licences vous permettent d'accéder aux codes sources ouverts utilisés. Pour toute demande relative aux codes sources Open Source utilisés, veuillez nous la faire parvenir à...
  • Page 41 - Exigences particulières pour les appareils à gaz, fuel et combustible solide avec raccordements électriques Lieu, date : Weng, 01.09.2019 Nom : Dr. Johann Gruber Signature : Fonction : Directeur de développement HARGASSNER La technologie de chauffage pour l’avenir...
  • Page 42 Notes HARGASSNER La technologie de chauffage pour l’avenir...
  • Page 43 Notes HARGASSNER La technologie de chauffage pour l’avenir...
  • Page 44 Votre Spécialiste en CHAUFFAGE AUX GRANULÉS BÛCHES BOIS DÉCHIQUETÉ Site Hargassner Revendeur local Hargassner AUTRICHE HARGASSNER Ges mbH Anton Hargassner Strasse 1 A-4952 Weng Tel. +43 (0) 77 23 / 52 74 Fax +43 (0) 77 23 / 52 74 - 5 hargassner.com office@hargassner.at...
