esdec FLATFIX FUSION Manuel page 17

6.9 Mise à la terre de plusieurs rangées (optionnel)
Si le système PV est composé de plusieurs rangées, ces dernières peuvent être facilement mises à la terre à l'aide d'un
câble multiconducteur de 6 mm2 et de pinces de mise à la terre spéciales. L'utilisation de pinces de mise à la terre permet
un assemblage correct et durable des câbles multiconducteurs et du panneau solaire.

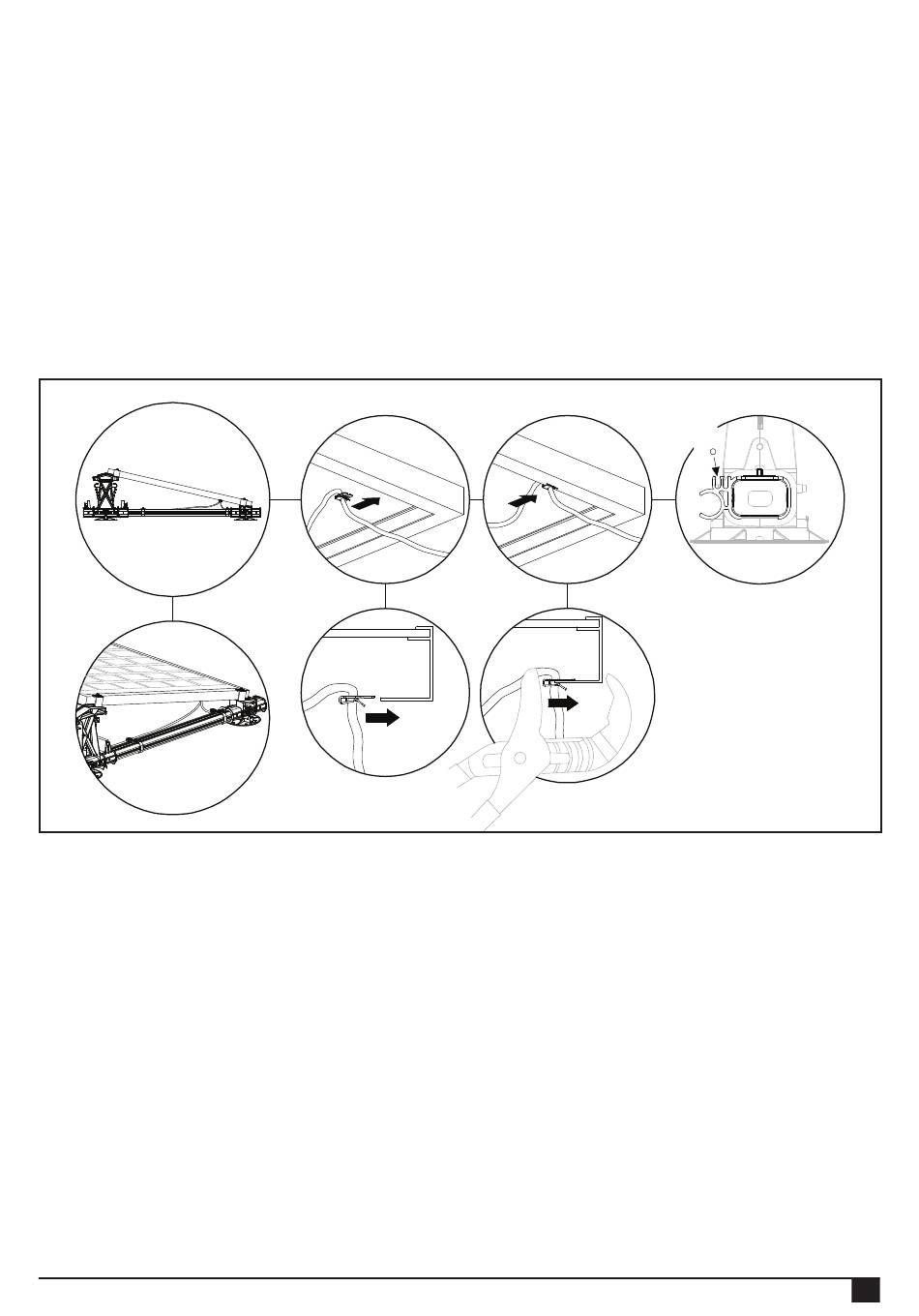

1. Placez le câble multiconducteur à l'une des extrémités du système. Le câble multiconducteur peut être facilement coincé
dans le clip de câble FlatFix Fusion. Pour relier le câble multiconducteur au panneau solaire, vous devez faire une boucle
jusqu'au panneau solaire.
2. Utilisez la pince de mise à la terre pour raccorder le câble multiconducteur au panneau solaire. Insérez le câble
multiconducteur dans la pince de mise à la terre que vous fixerez solidement sur le panneau solaire à l'aide d'une pince.
Placez une pince de mise à la terre sur le premier panneau solaire de chaque rangée.
Lorsque vous utilisez des brides de mise à la terre avec les éléments de base FlatFix Fusion, tous les panneaux solaires
d'une même rangée sont automatiquement mis à la terre.
1.
Rev. 30.11.17 MANUEL DE SYSTÈME DE MONTAGE FLATFIX FUSION POUR TOITS PLATS
2.
0,24in
2
6mm
2
15
