Honda 0SC13-HL5-A00 Instructions D'installation

INSTRUCTIONS
D'INSTALLATION
Concessionnaire Honda : Veuillez remettre une copie de ces instructions au client.

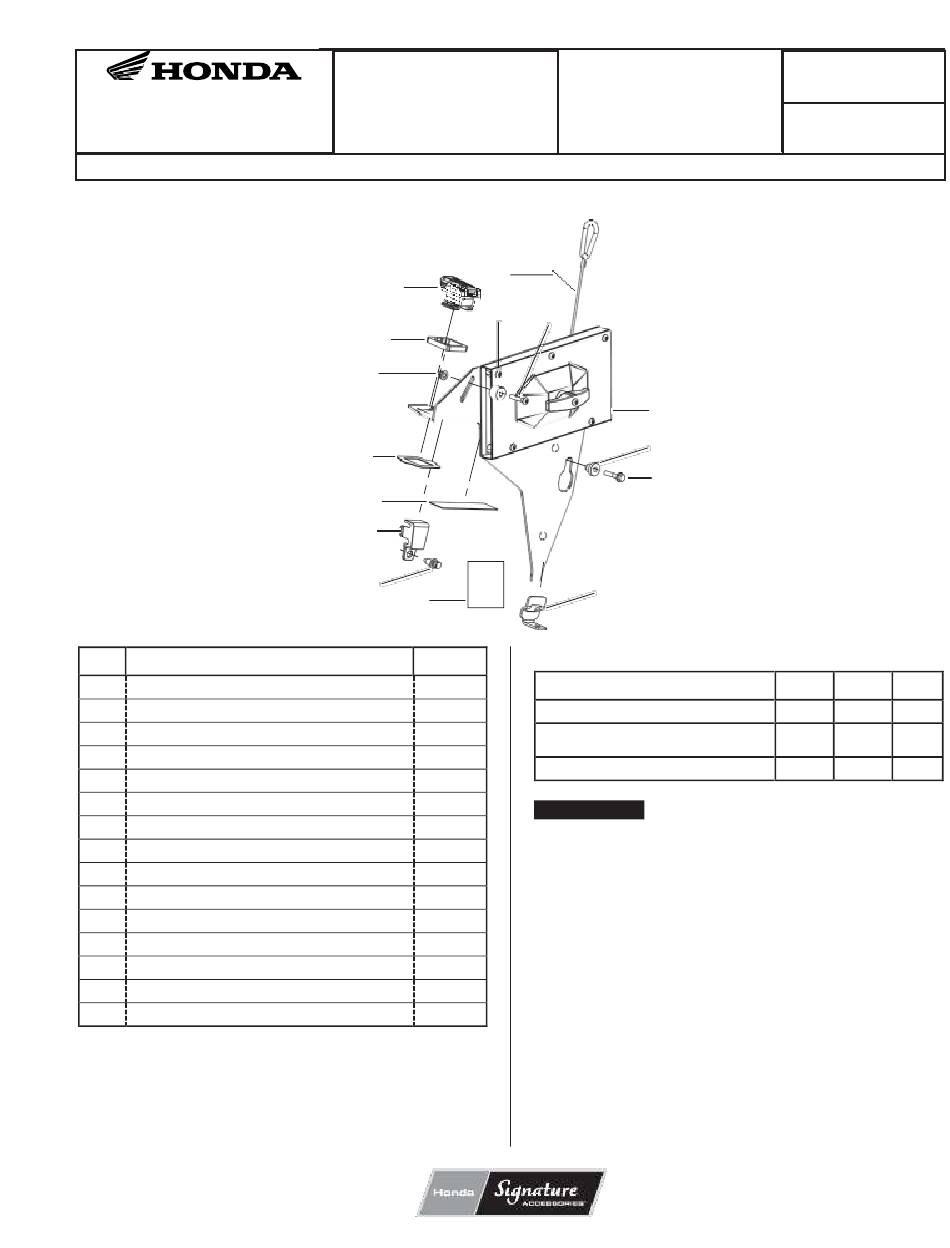

LISTE DES PIÈCES
o
N Description
(1) Support de scie à chaîne
(2) Manchon
(3) Boulon à embase à tête hexagonale de 10 × 30 mm
(4) Support de caisse
URL des instructions d'installation
(5)
(6) Anneau de retenue
(7) Écrou à embase à tête hexagonale en nylon
(8) Entretoise en caoutchouc
MC
Fixation Pro-Connect
(9)
(10) Guide
(11) Boulon à tête ronde de 5 × 30 mm
(12) Bande autoadhésive en caoutchouc
MC
(13) Limiteur Pro-Connect
(14) Punaise
(15) Câble de sécurité
OUTILS REQUIS
Douille de 10 mm
Clé hexagonale (5 mm)
Foret de 5/16 po
2021 American Honda Motor Co., Inc. - Tous droits réservés.
Accessoire
SUPPORT DE
SCIE À CHAÎNE
N/P 0SC13-HL5-A00
(9)
(8)
(7)
(6)
(12)
(13)
(14)
(5)
Qté
1
1
1
1
1
2
1
2
2
1
1
1
1
1
1
Clé à cliquet
Clé dynamométrique
Perceuse
Application
VCC520
(15)
(10)
(11
)
(1)
(2)
(3)
(4)
TABLEAU DE COUPLE DE SERRAGE
Élément
Boulon à tête ronde de 5 × 30mm
Boulon à embase à tête hexagonale de
10 × 30 mm
Boulon de support de caisse
REMARQUE :
•
Poids maximal sur le support de scie à chaîne : 15 lb
Longueur maximale de la barre : 20 pouces
•
Ne pas excéder le poids nominal et la longueur maximale
du support de scie à chaîne.
•
Toujours fixer la scie à chaîne sur le support avec le câble
de sécurité, avant que le VCC ne soit en mouvement.
•
Toujours s'assurer que le support de scie à chaîne est
stable et fixé correctement sur la caisse du VCC avant de
commencer à conduire.
•
Toujours s'assurer que la scie à chaîne est fixée
adéquatement sur le support de scie à chaîne, avant que le
VCC ne soit en mouvement.
•
Ne jamais installer la scie à chaîne sur le support lorsque le
moteur de la scie à chaîne tourne.
•
Ne jamais utiliser pour un usage autre que celui prévu.
•
Lire et suivre toutes les instructions et mises en garde
fournies avec le support de scie à chaîne.
o
N de publication
MII 17623
Date de publication
Novembre 2021
N·m Kfg.m lbf.pi
10 1,0 7,3
14 1,4 10,3
12 1,2 8,9
1 de 4
0SB18-HL5-A00
