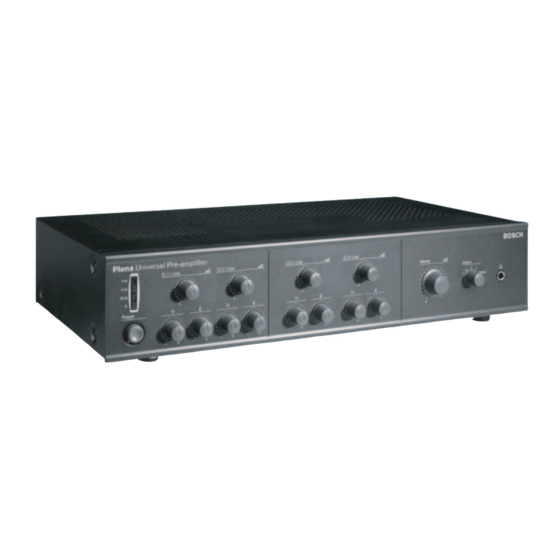

- Page 1 Plena Universal Pre-amplifier Manuel d’installation et d’utilisation LBB 1920...
-
Page 3: Instructions De Sécurité
à la terre) qui ne se connecte que dans déconnectez les câbles. Vous éviterez ainsi les une prise de terre. Il s'agit d'une mesure de sécurité. dommages occasionnés par le tonnerre et les surtensions. Bosch Security Systems | 2003-09 | 3922 988 92482fr... -
Page 4: A Propos De Ce Manuel
N'ouvrez pas l'unité lorsqu'elle est raccordée au secteur. Elle renferme des composants non isolés avec lesquels vous pourriez vous électrocuter. Attention Cette unité ne contient aucun composant pouvant être remplacé par l'utilisateur. Sa maintenance doit être assurée par une personne qualifiée. Bosch Security Systems | 2003-09 | 3922 988 92482fr... -
Page 5: Table Des Matières
Réglage du volume de l'entrée ligne, des aigues et des graves ................16 Contrôle de la ligne ..............................16 6 Spécifications techniques ..............................17 Spécifications électriques ............................17 Performances ................................17 Entrées ..................................17 Sorties ..................................18 Interconnexion ................................18 Relais ..................................18 Conditions environnementales ..........................18 Spécifications générales ............................18 Bosch Security Systems | 2003-09 | 3922 988 99482fr... - Page 6 Plena Universal Pre-amplifier | Manual d’installation et d’utilisation | Table des matières fr | 6 Bosch Security Systems | 2003-09 | 3922 988 99482fr...
-
Page 7: Propos De L'équipement
XLR et DIN (micro). Il existe d'autres sorties notamment la sortie enregistrement et la sortie en "cascade". Tous les canaux du préamplificateur et la sortie du signal principal peuvent être contrôlés par le biais d'un casque. Bosch Security Systems | 2003-09 | 3922 988 99482fr... -
Page 8: Commandes Et Raccordement (Panneau Avant)
15 Commutateur de sélection de la tension 7 Entrée d'alimentation de secours 24 Vcc (terminal) secteur 115/230 V 8 Sortie 24 Vcc (terminal) 16 Prise secteur 9 XLR pour sortie directe, canaux 1-4 17 Fusible secteur Bosch Security Systems | 2003-09 | 3922 988 99482fr... -
Page 9: Réglages Internes
Si vous utilisez l'entrée 5 pôles DIN ou 3 pôles XLR d'un canal, le cavalier correspondant (JP102, JP104, JP106 ou JP108) doit être placé en position MIC. Si vous optez pour l'entrée Cinch, le cavalier doit être en position AUX. Bosch Security Systems | 2003-09 | 3922 988 99482fr... -
Page 10: Filtre Vocal Activé/Désactivé
E/S utilisée pour Jumper JP301 Commutateur Insertion Cascade CASC Urgence CASC Remarque Si vous utilisez l'option d'urgence, le volume correspondant peut être réglé au moyen de VR301. Il n'affectera pas le volume principal. Bosch Security Systems | 2003-09 | 3922 988 99482fr... -
Page 11: Installation En Rack
Si vous optez pour cette solution, vous devez : • utiliser les fixations fournies avec l'unité. • retirer les quatre pieds situés en bas de l'unité (sans les pieds, la hauteur de l'unité est de 2U). Bosch Security Systems | 2003-09 | 3922 988 99482fr... -
Page 12: Connexions Et Réglages Externes
électrique. Enfin, l'unité est protégée contre toute tentative d'inversion de la polarité des batteries. Attention Le câble de branchement doit être équipé d'un fusible en ligne que vous utiliserez tel que représenté dans l'illustration. Bosch Security Systems | 2003-09 | 3922 988 99482fr... -
Page 13: Branchement D'un Micro Ou D'une Source De Niveau De Ligne
Si vous souhaitez utiliser la fonction de priorité, vous devez opter pour un micro ou une source de niveau de ligne disposant d'un contact de priorité sur les broches 4 et 5 de la fiche DIN 5 broches. Bosch Security Systems | 2003-09 | 3922 988 99482fr... -
Page 14: Insertion Ou Connexion En Cascade
équipement. La sortie Master Mic (DIN) dispose d'un contact de relais de priorité sur les broches 4 et 5 qui est activé lorsque le contact de priorité de l'une des entrées est fermé. Bosch Security Systems | 2003-09 | 3922 988 99482fr... -
Page 15: Branchement D'une Ligne D'entrée D'urgence
La ligne d'urgence dispose d'une sortie de relais de 24 V (bornier) activée par le mode VOX de l'entrée. Une sortie 24 Vcc supplémentaire (bornier) est disponible pour alimenter les relais externes. Bosch Security Systems | 2003-09 | 3922 988 99482fr... -
Page 16: Fonctionnement
Cette fonction peut être utilisée pour écouter un seul canal ou le canal principal. Pour ce faire, branchez un casque sur le panneau avant du préamplificateur. Servez-vous du commutateur 'Select' pour sélectionner le canal de votre choix. Remarque Le vumètre indique toujours le volume du canal sélectionné. Bosch Security Systems | 2003-09 | 3922 988 99482fr... -
Page 17: Spécifications Techniques
Entrées de ligne 1-4 (Cinch, non asymétrique, stéréo converti en mono) Sensibilité 200 mV Impédance 22 kOhm Rapport S/B (plat pour un volume max.) > 70 dB Rapport S/B (plat pour un volume min./coupé) > 75 dB Hauteur > 25 dB Bosch Security Systems | 2003-09 | 3922 988 99482fr... -
Page 18: Sorties
Emission EMC Conformément au standard EN 55103-1 Immunité EMC Conformément au standard EN 55103-2 Dimensions 100 x 430 x 270 mm (19" de large, 2U de haut) Poids Environ 5 kg Bosch Security Systems | 2003-09 | 3922 988 99482fr... - Page 20 For more information visit www.boschsecuritysystems.com © Bosch Security Systems B.V. Data subject to change without notice 2003-09 | 3922 988 99482fr...
