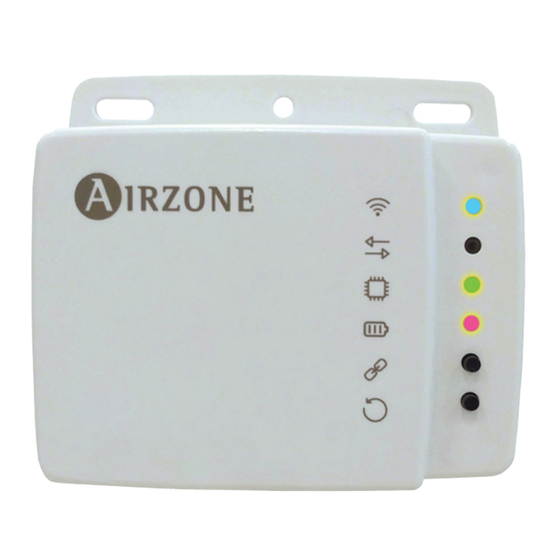

Airzone AZAI6WSCDKB Guide Rapide

DKN RESIDENTIAL CLOUD WIFI CONTROLLER
EN EN
Wifi controller to manage Residential (S21) Daikin units remotely from the
Cloud. Online control with the "Airzone DKN NA" App (available for IOS and Android).
Wireless WiFi connection. Externally powered by the indoor unit.
Features:
• Control of the parameters of the unit.
• Temperature and operating mode time schedules.
• Multi-user and multi-session.
CONTRÔLEUR WIFI DKN RESIDENTIEL CLOUD
FR
Contrôleur WiFi pour la gestion des unités Daikin Résidentiel (S21) à
distance, via le cloud. Contrôle via l'application « Airzone DKN NA » (disponible sur
iOS et Android). Accès sans fil au réseau via WiFi. Alimentation externe par l'unité
intérieure. Fonctionnalités :
• Contrôle des différents paramètres du système.
• Programmation horaire de température et de mode de fonctionnement.
• Multiutilisateur et multisession.
CONTROLADOR WIFI DKN DOMÉSTICO CLOUD
ES
Controlador Wifi para la gestión de equipos Daikin de la gama Doméstico
(S21) de forma remota mediante servicios Cloud. Control a través de la App "Airzone
DKN NA" (disponible para IOS y Android). Conexión inalámbrica a red mediante WiFi.
Alimentación externa a través de la unidad interior. Funcionalidades:
• Control de los distintos parámetros del equipo.
• Programación horaria de temperatura y modo de funcionamiento.
• Multiusuario y multisesión.
(EN) ENVIRONMENTAL POLICY
(FR) POLITIQUE ENVIRONNEMENTALE
(ES) POLÍTICA MEDIOAMBIENTAL
(EN) Do not dispose of this equipment in the household waste. Electrical and electronic equipment
contain substances that may damage the environment if they are not handled appropriately. The
symbol of a crossed-out waste bin indicates that electrical equipment should be collected
separately from other urban waste. For correct environmental management, it must be taken to
the collection centers provided for this purpose, at the end of its useful life.
(FR) Ne jetez pas l'unité dans la poubelle des déchets ménagers. Les appareils électriques et
électroniques contiennent des substances qui peuvent être nocives pour l'environnement si ceux-
ci ne sont pas traités correctement. Le symbole de la poubelle barrée d'une croix indique une
collecte sélective des appareils électriques, différente du reste de déchets urbains. Dans l'intérêt
d'une bonne gestion environnementale, ledit appareil devra être déposé dans les centres prévus
à cet effet, à la fin de sa durée de vie utile.
(ES)No tire nunca este equipo con los desechos domésticos. Los productos eléctricos y electrónicos
contienen sustancias que pueden ser dañinas para el medioambiente si no se les da el tratamiento
adecuado. El símbolo del contenedor de basura tachado indica la recogida selectiva de aparatos
eléctricos, diferenciándose del resto de basuras urbanas. Para una correcta gestión ambiental,
deberá ser llevado a los centros de recogida previstos, al final de su vida útil.
Los infractores están sujetos a las sanciones y a las medidas que establece la Ley sobre protección
del medio ambiente.
AZAI6WSCDKB
Contains FCC ID: 2AC7Z-ESPWROOM32
Contains IC: 21098-ESPWROOM32
EN FR ES
W
H
(EN) TECHNICAL SPECS / (FR) CARACTERÍSTIQUES
TECHNIQUES / (ES) CARACTERÍSTICAS TÉCNICAS
Power supply and consumption / Alimentation et consommation
Alimentación y consumo
Type of power supply / Type d'alimentation / Tipo de alimentación
Max. consumption / Consommation maximum / Consumo máximo
Connection / Connexion / Conexión
Connector type / Type de connecteur
Tipo de conector
Supplied wire length / Longueur du câble/ Longitud del cable
WiFi Communication port / Port de communication WiFi
Puerto de comunicaciones WiFi
Protocol / Protocole / Protocolo
Model / Modèle / Modelo
Communication frequency / Fréquence de communication
Maximum power-Antenna power / Puissance maximum-Puissance
d'antenne / Potencia máxima-Potencia de antena
IP address / Adresse IP / Dirección IP
Bluetooth Communication / Communications Bluetooth / Comunicaciones
Protocol / Protocole / Protocolo
Bluetooth class / Catégorie Bluetooth / Clase Bluetooth
Modbus Port / Port Modbus / Puerto modbus
Shielded twisted pair / Câble torsadé et blindé
Cable apantallado y trenzado
Communication protocol / Protocole de
communication / Protocolo de comunoicación
Operating temperatures / Températures opérative / Temperaturars operativas
D
Storage / De stockage / Almacenaje
Operation / De fonctionnement / Funcionamiento
Operating humidity range / Plage de d'humidité de
fonctionnement / Rango de humedad de funcionamiento
Mechanical aspects / Aspects mécaniques / Aspectos mecánicos
Protection class / Degré de protection /Grado de protección
Dimensions / Dimensions / Dimensiones(WxHxD)
Vcc
V max 18 V
I max 137.5 mA
V in 12-16 V
0.85 W
Daikin conector / Connecteur Daikin
Conector Daikin
2.5 m (8.2 ft)
WiFi – CERTIFICATED
TM
802.11b/g/n (802.11n up to 150 Mbps)
ESP-WROOM-32
2,4 GHz
Frecuencia de comunicación
20 dBm
Sensitivity / Sensibilité / Sensibilidad -97 dBm
Static-DHCP / Statique DHCP Estático-DHCP
Bluetooth
Bluetooth v4.2 BR/EDR and BLE specification
Class-1, class-2 and
class-3 transmitter
2 x 0,22 + 2 x 0,5 mm
2
(AWG 23 – 2 wired +
AWG 20 – 2 wired)
MODBUS RS-485
Par – 19200 bps
-20 ... 70 ºC (-4 ... 158 ºF)
0 ... 45 ºC (32 ... 113 ºF)
5 ... 90%
(non-condensing)
IP 41
Weight / Poids / Peso
130 g (0.29 lb)
92x80x29 mm(3.62x3.15x1.14")
