Compteur d'énergie multifonctionelle
CEM-C10
CEM-C10 MID
MANUEL D'INSTRUCTIONS
(M009B01-02-21A)

Publicité

loading

Sommaire des Matières pour Circutor CEM-C10

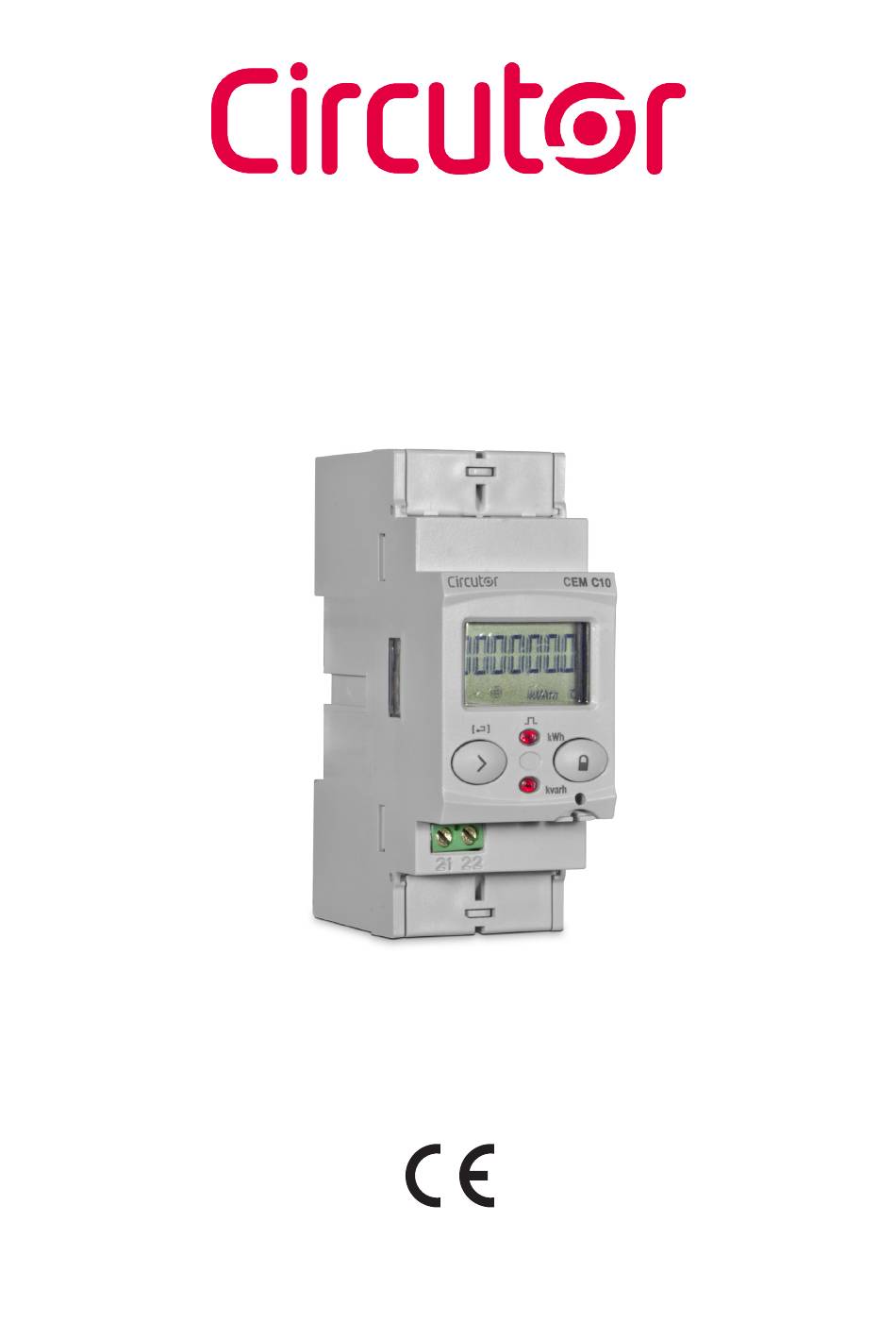

  • Page 1 Compteur d’énergie multifonctionelle CEM-C10 CEM-C10 MID MANUEL D’INSTRUCTIONS (M009B01-02-21A)
  • Page 2 CEM-C10 Manuel d’instructions...
  • Page 3 CIRCUTOR, SA, se réserve le droit de modifier les caractéristiques ou le manuel du produit, sans préavis. LIMITATION DE RESPONSABILITE CIRCUTOR, SA, se réserve le droit de réaliser des modifications, sans préavis, du dispositif ou des spé- cifications de l’équipement, exposées dans le présent manuel d’instructions.
  • Page 4 CEM-C10 SOMMAIRE PRÉCAUTIONS DE SÉCURITÉ ������������������������������������������������������������������������������������������������������������������������������������������������3 LIMITATION DE RESPONSABILITE ����������������������������������������������������������������������������������������������������������������������������������������3 SOMMAIRE ����������������������������������������������������������������������������������������������������������������������������������������������������������������������������4 HISTORIQUE DES RÉVISIONS ������������������������������������������������������������������������������������������������������������������������������������������������5 1�- VÉRIFICATIONS À LA RÉCEPTION ������������������������������������������������������������������������������������������������������������������������������������6 2�- DESCRIPTION DU PRODUIT ���������������������������������������������������������������������������������������������������������������������������������������������6 3�- INSTALLATION DE L’ÉQUIPEMENT ����������������������������������������������������������������������������������������������������������������������������������7 3�1�- RECOMMANDATIONS PRÉALABLES �������������������������������������������������������������������������������������������������������������������������7 3�2�- INSTALLATION �������������������������������������������������������������������������������������������������������� ������������������������������������������������8 3�3�- BORNES DE L’ÉQUIPEMENT ������������������������������������������������������������������������������������������������������������������������������������8...
  • Page 5 M009B01-02-15A Version initiale Modifications apportées aux sections suivantes: 01/17 M009B01-02-17A 2. - 5. - 8. Modifications apportées aux sections suivantes: 10/17 M009B01-02-17B Modifications apportées aux sections suivantes: 09/18 M009B01-02-18A 3.5. 09/21 M009B01-02-21A Mise à jour du logo Circutor Manuel d’instructions...
  • Page 6 CIRCUTOR� 2.- DESCRIPTION DU PRODUIT Le CEM-C10 est un compteur statique monophasé pour la mesure d’énergie active de classe B (EN50470) et la mesure d’énergie réactive (en option) de classe 2 (IEC 62053-23) avec la possibilité...
  • Page 7 L’installation de l’équipement CEM-C10 doit être réalisée par du personnel agréé et qualifié. Avant de manipuler, modifier les connexions ou remplacer l’équipement, il faut retirer l’alimentation et débrancher la mesure. Manipuler l’équipement alors qu’il est connecté est dangereux pour les per- sonnes.
  • Page 8 Tableau 2: Liste des bornes du CEM M-RS485� Bornes de l’équipement 1 : L, Entrée, connectée à la phase du réseau 6: LOAD, Sortie 3: LOAD, Sortie 21: sortie d’impulsions (Collecteur) 4: N, Entrée, connectée au neutre 22: Sortie d’impulsions (Émetteur) Figure 1:Bornes du CEM-C10� Manuel d’instructions...
  • Page 9 CEM-C10 3�4�- SCHÉMA DE CONNEXIONS LOAD Figure 2: Schéma de connexions CEM-C10� Manuel d’instructions...
  • Page 10 CEM-C10 3�5�- CONNECTIQUE Le CEM-C10 dispose de couvercles cache-bornes qui couvrent la partie supérieure de la boîte à bornes et les vis de fixation ( Figure 3 Figure 3: Couvercles cache-bornes du CEM-C10� Les vis de fixation sont de type mixte, permettant l’utilisation de tournevis PZ2 et à pointe plate.
  • Page 11 Facteur de puissance, PF  4�1�- FONCTIONS DU CLAVIER Le CEM-C10 dispose d’1 touche pour se déplacer sur les différents écrans et pour réaliser la program- mation de l’équipement. Fonction des touches sur les écrans de mesure ( Tableau 4 Tableau 4: Fonction des touches sur les écrans de mesure�...
  • Page 12 Les DEL restent éclairés lorsque le courant est inférieur à celui de démarrage du compteur. Une fois que le courant de démarrage est dépassé (pour l’existence d’une consommation de puissance active ou réactive) les DEL s’éteignent et émettent des impulsions proportionnelles à l’énergie mesurée. DEL Active DEL Réactive Figure 6: Indicateurs DEL du CEM-C10� Manuel d’instructions...
  • Page 13 4�4�1� ÉCRAN EN MODE REPOS Avec l’écran en mode repos, toute l’information est présentée sous forme cyclique, sans besoin de réaliser une quelconque action sur le clavier du CEM-C10. Sous ce mode, 6 paramètres différents sont affichés, voir , qui sont alternés toutes les 6 Tableau 5 secondes.
  • Page 14  Entrer dans le menu de programmation  Afficher l’information du fabricant. Le diagramme de navigation est montré sur la Figure 7 : Figure 7: Diagramme de navigation en mode lecture du CEM-C10� Note: PC est une impulsion courte sur la touche (< 2 secondes).
  • Page 15 CEM-C10 4�5�- AFFICHAGE DES VALEURS INSTANTANÉES Pour accéder aux écrans où les valeurs instantanées sont affichées, il faut réaliser une impulsion longue sur l’écran en mode repos. L’écran initial est affiché sur la Figure 8 Figure 8: Écran principal des Valeurs instantanées�...
  • Page 16 CEM-C10 Tableau 6 (Suite): Écrans de valeurs instantanées� Écran Paramètres Heures de fonctionnement, depuis leur fabrication 4�6�- AFFICHAGE DES ÉNERGIES PARTIELLES Note: Le menu d’affichage des énergies partielles n’est affiché que si l’affichage des énergies partielles a été sélectionné sur le menu de configuration (voir «...
  • Page 17 CEM-C10 Tableau 7 (Suite) : Écrans d’énergies partielles� Écran Paramètres Énergie réactive quadrant 2 (L+) partiel. N’est affichée que dans la version de 4 quadrants. Énergie réactive quadrant 3 (L+) partiel. N’est affichée que dans la version de 4 quadrants.
  • Page 18 CEM-C10 4�7�- CONFIGURATION Depuis le menu de configuration, il est possible de:  Programmer le poids et le type de sortie des impulsions.  Programmer les communications.  Programmer les écrans d’affichage.  Programmer le coût de l’énergie et les émissions de CO ...
  • Page 19 CEM-C10 Figure 11: Écran de validation� Après quelques secondes d’affichage de l’écran de la Figure 11 on revient à l’écran principal de programmation du Poids de sortie des impulsions. Valeur minimale : 99999. Valeur maximale : 0. Pour accéder à l’étape suivante de programmation, réaliser une impulsion longue sur la touche 4�7�2�...
  • Page 20 CEM-C10 Pour écrire ou modifier la valeur, appuyer à plusieurs reprises sur la touche avec des impulsions courtes, en augmentant la valeur du chiffre qui clignote à ce moment-là. Lorsque la valeur sur l’écran sera celle souhaitée, passer au chiffre suivant en appuyant sur la touche avec une impulsion longue, permettant de modifier les valeurs restantes.
  • Page 21 CEM-C10 4�7�5� TYPE DE COMMUNICATIONS Note: N’est affiché que s’il y a un CEM M-RS485 (Interface de communications pour les équipements de la famille CEM) couplé à l’équipement. C’est l’écran initial pour sélectionner le nombre de bits, la parité et le nombre de bits d’arrêt de la trame de communications.
  • Page 22 CEM-C10 Réaliser une impulsion longue pour accéder à l’affichage des options. Les possibles options sont : Yes, si l’on veut afficher les énergies partielles. No, si l’on sélectionne cette option, l’équipement cesse d’enregistrer les énergies partielles. N’est pas affiché par display et la valeur qui est affi- chée par les communications est 0.
  • Page 23 CEM-C10 Les possibles options sont: Yes, si l’on souhaite afficher par display les écrans d’efficience (coût de l’énergie et émissions de CO No, si l’on sélectionne cette option, l’équipement cesse d’enregistrer les facteurs d’efficience. N’est pas affiché par display et la valeur qui est affichée par les communications est 0.
  • Page 24 CEM-C10 4�7�8� COÛT DE L’ÉNERGIE Note: N’est affiché que si l’affichage des facteurs d’efficacité a été sélectionné. C’est l’écran initial pour introduire le coût de l’énergie par kWh. Réaliser une impulsion longue pour accéder à l’affichage de la valeur à programmer.
  • Page 25 CEM-C10 Pour écrire ou modifier la valeur, il faut appuyer à plusieurs reprises sur la touche avec des impulsions courtes, en augmentant la valeur du chiffre qui clignote à ce moment-là. Lorsque la valeur sur écran sera celle souhaitée, passer au chiffre suivant en appuyant sur la touche avec une impulsion longue, permettant de modifier les valeurs restantes.
  • Page 26 CEM-C10 4�8�- AFFICHAGE DE L’INFORMATION DU FABRICANT Pour accéder à ces écrans d’affichage, il faut réaliser une impulsion longue sur la touche depuis l’écran en mode repos. Et à travers des impulsions courtes, arriver à afficher l’écran initial de l’infor-...
  • Page 27 CEM-C10 Tableau 8 (Continuación): Pantallas de información del fabricante� Pantalla Parámetros CRC de 32 bits (partie haute et basse) L’écran est affiché s’il y a un CEM M-RS485 (Interface de communications pour les équipements de la famille CEM) couplé à l’équipement.
  • Page 28 60Hz 50Hz 60Hz ( 30xImax) (selon EN-50470-3) 10 ms 8 ms 10 ms 8 ms Précision CEM-C10 MID CEM-C10 Énergie active Classe B ( EN 50470) Classe 1 (IEC 62053-21) Énergie réactive Classe 2.0 (IEC 62053-23) Isolement Tension alternative 4kV RMS 50Hz durant 1 minute Surimpulsion 1�2/50ms 0R impédance source...
  • Page 29 Humedad relativa (sin condensación) 5 ... 95% Altitud máxima 2000 m Caractéristiques mécaniques Dimensions (Figure 13) en mm. IEC60715 Poids 140 gr Enveloppe EN50022 IP 51 installé Degré de protection IP40 dans la zone des bornes Figure 13: Dimensions du CEM-C10� Manuel d’instructions...
  • Page 30 CEM-C10 Normes Équipements de mesure de l’énergie électrique (c�a�)� Partie 1 : Conditions re- quises générales, essais et conditions d’essai� Équipements de mesure (index de UNE EN 50470-1:2007 classe A, B et C)� Équipements de mesure de l’énergie électrique (c�a�)� Partie 3 : Conditions requi- ses particulières�...
  • Page 31 E-mail : sat@circutor.com 7.- GARANTIE CIRCUTOR garantit ses produits contre tout défaut de fabrication pour une période de deux ans à compter de la livraison des équipements. CIRCUTOR réparera ou remplacera tout produit à fabrication défectueuse retourné durant la période de garantie.
  • Page 32 CEM-C10 8.- CERTIFICAT CE Manuel d’instructions...
  • Page 33 CEM-C10 Manuel d’instructions...
  • Page 34 CEM-C10 Manuel d’instructions...
  • Page 35 CEM-C10 Manuel d’instructions...
  • Page 36 CIRCUTOR, SA Vial Sant Jordi, s/n 08232 - Viladecavalls (Barcelone) Tél : (+34) 93 745 29 00 - Fax : (+34) 93 745 29 14 www.circutor.com central@circutor.com...
