C
N
L
K
D
E
F
A

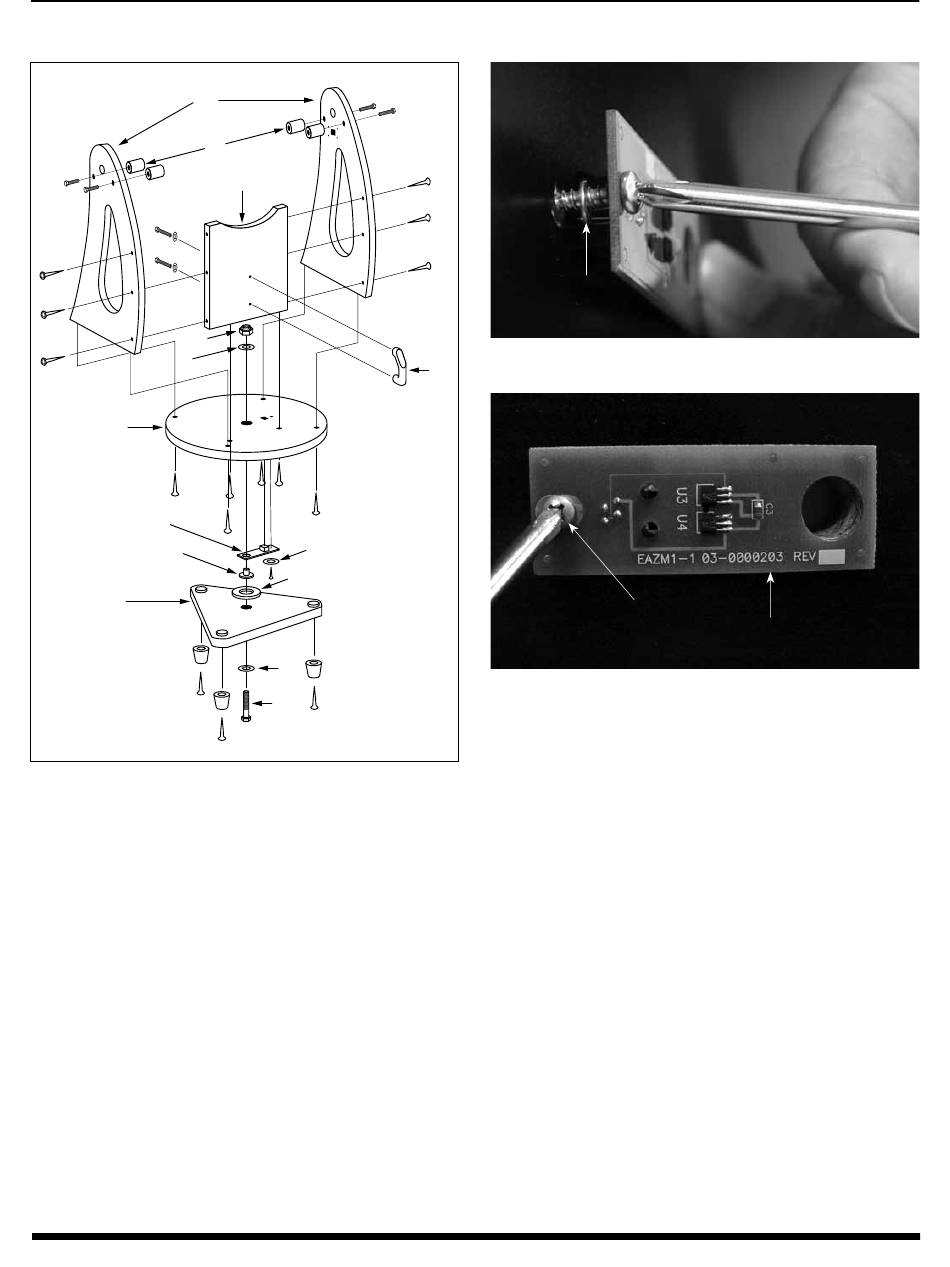

Figure 2.
Vue éclatée de la base Dobson du XTi IntelliScope.
Montage de la base dobson
Consultez la figure 2 pendant le montage de la base. La base
n'a besoin d'être montée qu'une seule fois, à moins que vous ne
la démontiez pour la stocker sur une longue période. Le montage
nécessite environ 45 minutes et requiert, en plus des outils
fournis, un tournevis cruciforme et deux clés à molette réglables.
Vous pouvez utiliser une clé à molette 7/16" (10,9 mm) ou une
pince à la place de l'une des clés à molette réglables.
Serrez les vis fermement, mais prenez garde à ne pas abîmer
les orifices en serrant trop fort. Si vous utilisez un tournevis
électrique, procédez au serrage final avec un tournevis standard
pour éviter la détérioration des orifices.
1. À l'aide d'un tournevis cruciforme, vissez les pieds en
plastique au-dessous de la plaque inférieure (A), en utilisant
les vis à bois autotaraudeuses fournies. Insérez les vis dans
les pieds et vissez-les dans les orifices initiaux pré-percés.
2. Fixez sans trop serrer le panneau avant (B) aux deux
panneaux latéraux (C) avec six des vis de montage de la base
insérées dans les avant-trous. Utilisez la clé hexagonale de
4 mm pour serrer les vis. Les panneaux latéraux doivent être
6
B
G
J
H
I
Rondelle
Figure 3a.
La rondelle se place entre la carte de l'encodeur azimutal
M
et la plaque supérieure de la base Dobson.
Vis de fixation de la
carte de l'encodeur
Figure 3b.
Installation de la carte de l'encodeur azimutal. Alignez
le grand orifice de la carte de l'encodeur avec l'orifice central de la
plaque supérieure.
orientés de manière à ce que les étiquettes de l'IntelliScope
SkyQuest soient tournées vers l'extérieur. Le panneau avant
doit être orienté de manière à ce que l'insert fileté soit tourné
vers l'intérieur de la base. Ne serrez pas encore complètement
les vis.
3. Avec les six vis restantes, fixez les deux panneaux
latéraux (C) et le panneau avant dans les avant-trous de la
plaque supérieure (D). Le côté de la plaque avec l'avant-trou
près de la découpe carrée doit être orienté vers le bas. Serrez
fermement les six vis.
4. Serrez les six vis insérées précédemment.
5. Fixez la carte de l'encodeur azimutal (E) au-dessous de la
plaque supérieure (D). Insérez la vis de montage de la carte
de l'encodeur à travers la carte et placez la petite rondelle
(G) sur la vis (figure 3a). Insérez la prise modulaire de la
carte de l'encodeur dans l'orifice carré de la plaque et alignez-
la de manière à centrer le petit trou allongé de la carte par
rapport à l'avant-trou et à placer le grand trou face à l'orifice
central de la plaque. Vissez la vis de montage de la carte de
l'encodeur dans l'avant-trou à l'aide d'un tournevis cruciforme
et serrez-la fermement (figure 3b).
Carte de l'encodeur azimutal
