Bticino 348405 Manuel D'utilisation

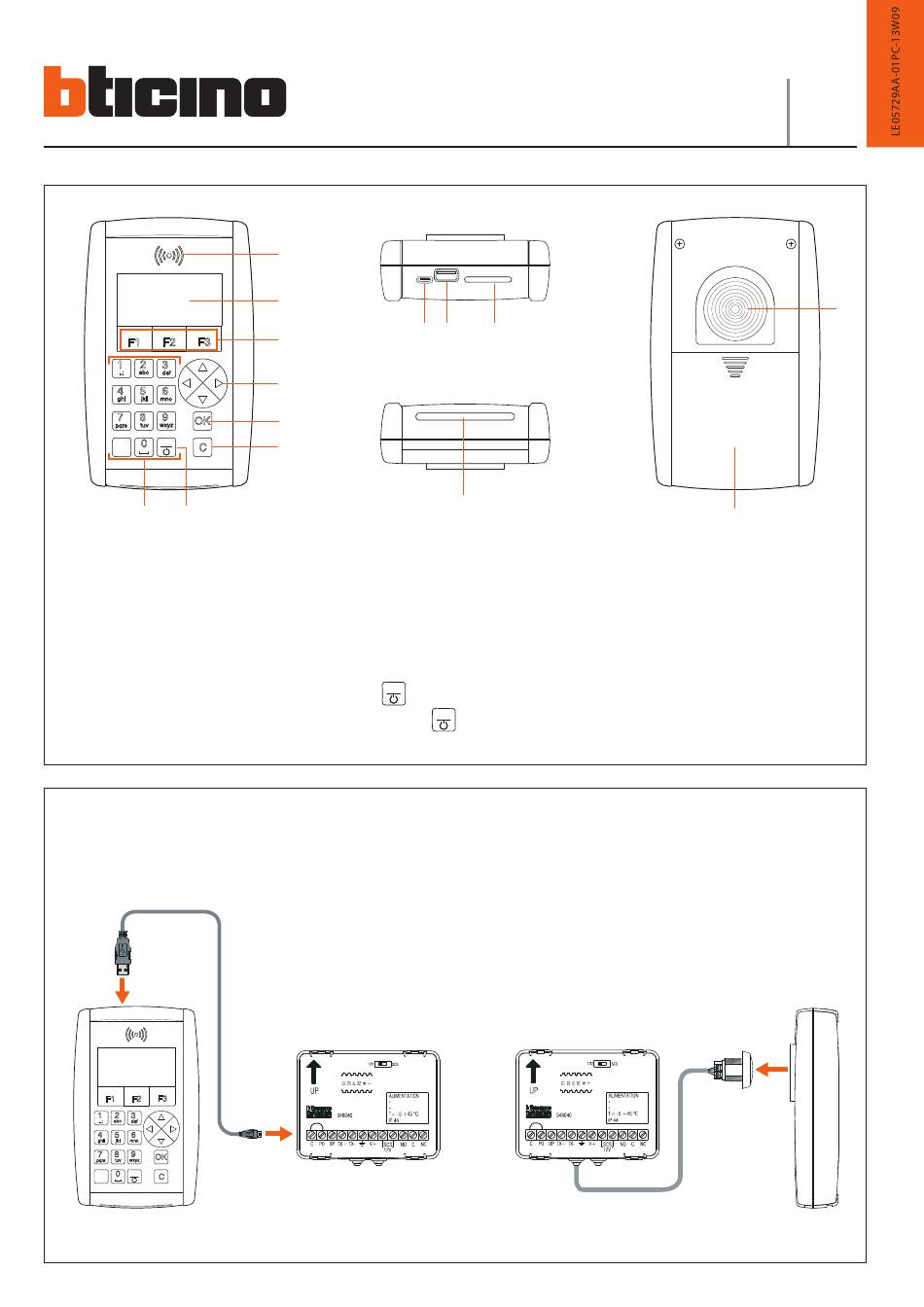

• Vue frontale
F3
F1 F2
1 2 3
.,; abc def
4 5 6
ghi jkl mno
7 8 9
OK
pqrs tuv wxyz
*
0 #
C
8 7
1. Antenne radio de programmation des badges
2. Écran graphique LCD
3. Touches (F1-F2-F3) d'accès direct aux fonctions du menu
4. Touches (HAUT-BAS-DROITE-GAUCHE) de navigation dans le menu
5. Touche (OK) de confirmation
6. Touche (C) d'annulation
7. Touche (#/O) d'allumage et d'extinction du programmateur
ALLUMAGE maintenir pressé pour 3 secondes la touche
EXTINCTION maintenir pressé pour au moins 4 secondes la touche
l'extinction arrivera au relâchement de la touche
• Installation
La programmation des badges effectuée avec le programmateur 348405 peut être transférée à la centrale 348040 de deux manières :
– En connectant le programmateur à la centrale à l'aide d'un câble USB-Micro-USB.
– En posant l'antenne située à l'arrière du programmateur contre la tête de lecture T25.
USB
F3
F1 F2
1 2 3
.,; abc def
4 5 6
ghi jkl mno
Micro USB
7 8 9
OK
pqrs tuv wxyz
*
0 #
C
Pour la programmation des services Vigik, faire référence au manuel présent sur le CD fourni ou consulter le site www.bticino.com.
• Vue supérieure
1
2
11 10
3
4
• Vue inférieure
5
6
#
#
SCS/18-27 V
12 Vac
9
12
8. Clavier alphanumérique
9. Logement pour CARTE SD
10. Connecteur USB de branchement à la centrale 348040
11. Connecteur Micro-USB de connexion au PC et de charge batteries
12. Logement pour CARTE SMART services VIGIK®
13. Logement des piles (4 piles format AA)
14. Antenne radio de communication avec les têtes de lecture T25
SCS/18-27 V
12 Vac
1
348405
• Vue arrière
13
T25
14
