Sommaire des Matières pour BASETech RUSD-1801

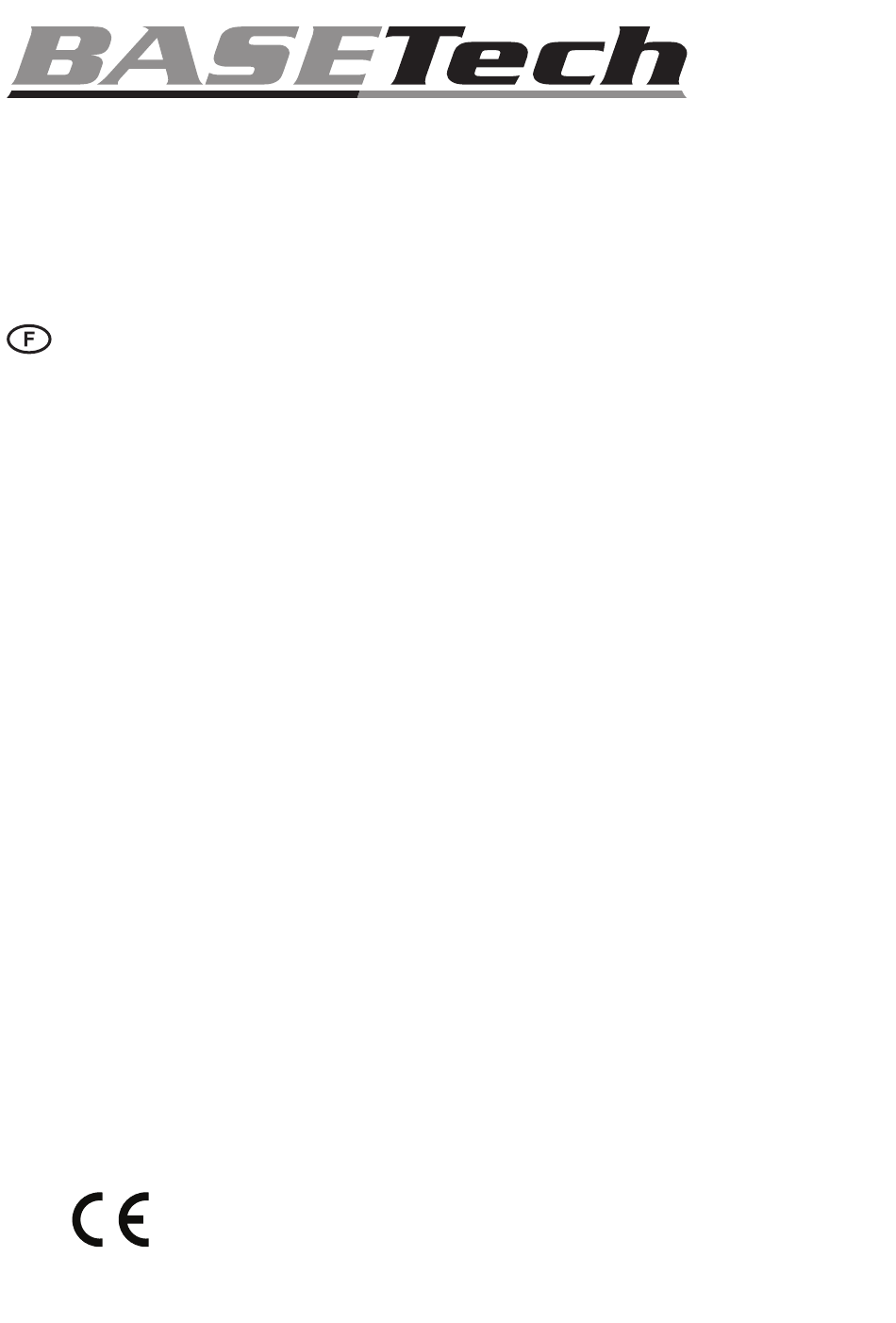

- Page 1 Notice d’emploi RUSD-1801 autoradio N° de commande 2160334...
-
Page 2: Table Des Matières
Sommaire Page 1. Introduction ..........................3 2. Explication des symboles ....................3 3. Utilisation conforme ......................4 4. Contenu de la livraison ......................4 5. Consignes de sécurité ......................5 6. Caractéristiques et fonctions ....................6 7. Éléments de commande ......................7 8. Montage mécanique ......................8 a) Montage dans la baie radio ..................9 b) Démontage ........................9 9. -
Page 3: Introduction
1. Introduction Chère cliente, cher client, Nous vous remercions d’avoir acheté ce produit. Ce produit est conforme aux exigences légales, nationales et européennes. Pour maintenir cet état et garantir un fonctionnement en toute sécurité, vous devez en tant qu’utilisateur respecter ce mode d’emploi ! Le présent mode d’emploi fait partie intégrante de ce produit. -
Page 4: Utilisation Conforme
3. Utilisation conforme L’autoradio Basetech permet de recevoir les stations de radio dans les véhicules, de rendre les données audio de supports de mémoire adaptés et d’amplifier ou rendre les signaux audio obtenus. Pour la lecture, l’appareil doit être raccordé à des haut-parleurs. Ce produit est exclusivement homologué pour le raccordement à un réseau de bord à tension continue 12 V avec pôle négatif de la batterie du véhicule sur la carrosserie. -
Page 5: Consignes De Sécurité
5. Consignes de sécurité Lisez ce mode d’emploi avec attention et respectez notamment les consignes de sécurité. Nous déclinons toute responsabilité pour des dommages corporels et matériels résultant d’un non-respect des consignes de sécurité et des indications sur la manipulation conforme contenues dans ce mode d’emploi. -
Page 6: Caractéristiques Et Fonctions
• Si vous avez d’autres questions auxquelles ce mode d’emploi ne répond pas, adressez-vous à notre service client technique ou à d’autres professionnels. • Utilisez l’appareil uniquement dans un climat tempéré, pas dans un climat tropical. • Un volume sonore trop élevé dans l’habitacle du véhicule peut gêner la perception des signaux acoustiques d’avertissement. -
Page 7: Éléments De Commande

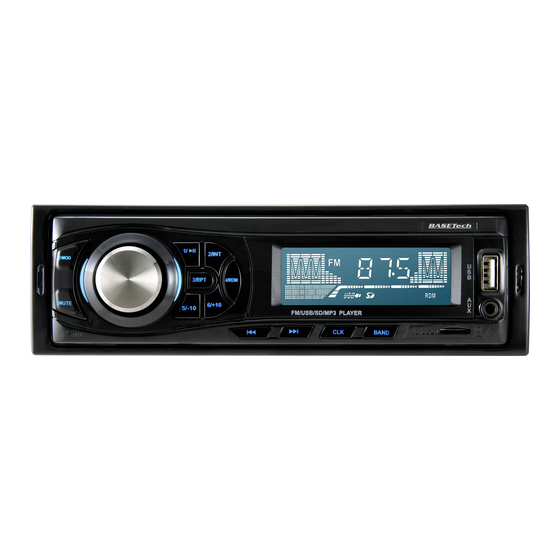

7. Éléments de commande 3/RPT MUTE 10 11 13 14 15 16 Touche 10 Touche 5/-10 Touche 1/ 11 Touche 6/+10 Touche 3/RPT 12 Touche 4/RDM Touche 2/INT 13 Touche Touche RST 14 Touche Écran 15 Touche CLK Port USB 16 Touche BAND 17 Lecteur de cartes microSD Touche MUTE... -
Page 8: Montage Mécanique
8. Montage mécanique Les constructeurs prévoient un emplacement pour le montage de l’autoradio dans la plupart des véhicules. L’emplacement de montage est choisi en tenant compte des aspects de sécurité. C’est la raison pour laquelle il est conseillé de monter l’autoradio à l’emplacement prévu à cet effet. -
Page 9: Montage Dans La Baie Radio
a) Montage dans la baie radio • Déverrouillez le cadre de montage à l’aide des deux clés de déblocage (figure 1, point 1). • Enlevez le cadre de montage de l’appareil en le tirant vers l’arrière (figure 1, point 2). • Introduisez le cadre de montage dans la baie de montage du véhicule (figure 2). • Pliez quelques-uns des colliers de fixation situés sur le cadre de montage jusqu’à ce que le cadre soit correctement fixé dans la baie de montage (figure 3). • Après avoir effectué tous les câblages électriques (voir « Raccordement électrique »), enfoncez l’appareil dans le cadre de montage jusqu’à ce qu’il s’enclenche correctement (figure 4). -
Page 10: Raccordement Électrique
9. Raccordement électrique Le raccordement électrique est réservé aux techniciens qualifiés. Afin d’éviter les courts-circuits et les endommagements qui pourraient en découler, le pôle négatif (masse) de la batterie du véhicule doit être déconnecté pendant les travaux de raccordement. Rebranchez le pôle négatif de la batterie uniquement après avoir entièrement raccordé l’appareil et contrôlé le raccordement. Pour vérifier la tension sur les câbles de tension de bord, utilisez uniquement un voltmètre ou une lampe témoin à... -
Page 11: Prise D'antenne
a) Prise d’antenne • Raccordez le connecteur d’antenne de votre véhicule à la prise d’antenne au dos de l’appareil. • Si votre véhicule est équipé d’un autre connecteur d’antenne, veuillez utiliser un adaptateur compatible disponible dans le commerce. b) Raccordement des sorties LINE L’autoradio est équipé de sorties LINE pour le raccordement d’un amplificateur de puissance. -
Page 12: Raccordement Des Haut-Parleurs Et De L'alimentation Électrique
d) Raccordement des haut-parleurs et de l’alimentation électrique Lorsque l’affectation des connecteurs est identique (à contrôler au préalable !), les véhicules équipés de connecteurs modulaires ISO peuvent être raccordés directement au terminal de connexion ISO. En cas d’affectation différente des connecteurs, effectuez le raccordement à l’aide d’un adaptateur spécifique au véhicule disponible dans le commerce. -
Page 13: Utilisation
• La prise Contact +12 V (7) doit être raccordée à un câble conducteur uniquement lorsque le contact +12 V est mis (borne 15 du réseau de bord). N’effectuez pas un branchement sur le courant continu. Autrement, la batterie de bord risquerait de se décharger en cas d’immobilisation prolongée du véhicule. - Page 14 Bouton rotatif (9) • Le volume sonore est réglé en tournant ce bouton (affichage sur l’écran à • En appuyant sur ce bouton, il est également possible de régler divers paramètres de menu en fonction de la source de lecture sélectionnée. Ces paramètres sont expliqués plus en détail un peu plus loin dans le mode d’emploi à la rubrique « Paramètres de menu ». Touche MUTE (8) • Appuyez sur cette touche pour couper temporairement le son (affichage sur l’écran • Appuyez de nouveau sur cette touche pour remettre le son.
-
Page 15: Paramètres De Menu
b) Paramètres de menu Pour sélectionner les paramètres de menu, appuyez sur le bouton rotatif (9). Pour sélectionner les options du paramètre correspondant, tournez le bouton rotatif. Selon la source déjà active (radio, lecture USB, etc.), toutes les fonctions ne peuvent pas être réglées dans certaines conditions. -
Page 16: Mode Radio Fm
c) Mode radio FM Touche BAND (16) Pression brève > commutation de bande passante : • Une pression brève sur cette touche permet de sélectionner la bande passante de la radio. • 3 plages FM F1-F3 sont disponibles. Sur chacune des trois bandes passantes, 6 stations peuvent être mémorisées sur les touches des stations 1 à... -
Page 17: Mode Usb/Carte Mémoire
d) Mode USB/carte mémoire L’appareil est équipé d’un port USB et d’un lecteur de cartes mémoire microSD. Il est ainsi possible de lire les fichiers MP3 enregistrés sur ces supports de données. Ne connectez pas de lecteur MP3 fonctionnant sur piles au port USB. L’alimentation électrique du port USB pourrait charger les piles insérées et provoquer ainsi une surchauffe, voire une explosion des piles. - Page 18 Touche 1/ • Appuyez sur cette touche pour interrompre brièvement la lecture. • apparaît à l’écran (6). • Une nouvelle pression sur cette touche permet de reprendre la lecture au point où elle a été interrompue précédemment. Touches (13) et (14) Ces touches permettent de sélectionner les différentes pistes ou de rechercher un extrait particulier dans une piste.
- Page 19 Touche 3/RPT (3) • Appuyez sur cette touche pour répéter la lecture du titre en cours d’écoute. • apparaît à l’écran (6). • Appuyez de nouveau sur cette touche pour répéter tous les titres (paramétrage de base). • apparaît à l’écran (6). Touche 4/RDM (12) • Appuyez sur cette touche pour lire toutes les pistes dans un ordre aléatoire.
-
Page 20: Résolution Des Problèmes
11. Résolution des problèmes En optant pour l’autoradio Basetech, vous avez acquis un produit à la pointe du progrès technique et offrant une grande sécurité de fonctionnement. Si des problèmes et des dysfonctionnements surviennent néanmoins, les explications suivantes peuvent vous aider à les résoudre. -
Page 21: Maintenance Et Entretien
L’appareil ne réagit plus aux pressions sur les touches, des caractères incompréhensibles s’affichent sur l’écran • Appuyez sur la touche RST (5) pour rétablir la configuration d’origine de l’appareil. 12. Maintenance et entretien Contrôlez régulièrement la sécurité technique de l’autoradio. Assurez-vous notamment que les câbles de raccordement et le boîtier ne sont pas endommagés. S’il est probable qu’une utilisation sans danger n’est plus possible, le produit doit être mis hors service et protégé afin d’éviter toute utilisation involontaire. Débranchez le réseau de bord ! a) Remplacement des fusibles... -
Page 22: Déclaration De Conformité (Doc)
13. Déclaration de conformité (DOC) Par la présente, Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, déclare que ce produit est conforme à la directive 2014/53/CE. Le texte complet de la déclaration de conformité CE est disponible à l’adresse Internet suivante : www.conrad.com/downloads Sélectionnez une langue en cliquant sur le drapeau et saisissez le numéro de commande du produit dans le champ de recherche ;... -
Page 23: Caractéristiques Techniques
15. Caractéristiques techniques Tension de service ...........12 V/CC Fusible .............fusible automobile plat 5 A Puissance de sortie .........4 x 5 W (max.) Impédance des haut-parleurs ......4 à 8 ohms Gamme des fréquences FM ......87,5 à 108,0 MHz Nombre de stations mémorisées .....18 Ports ..............USB et lecteur de cartes microSD Formatage des supports ........FAT32 Intensité... - Page 24 Information légales Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www. conrad.com). Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu‘elle soit (p. ex. photocopie, microfilm, saisie dans des installations de traitement de données) nécessite une autorisation écrite de l‘éditeur.
