Cateye MITY 3 Mode D'emploi

CAT EYE MITY 3
F
CYCLOCOMPUTER
CC-MT300N
Ver.2-011126
Précautions
• N'accordez pas trop d'attention au fonctionnement du cyclo-
ordinateur en cours de route. Votre propre sécurité et celle
des autres usagers de la route sont plus importantes.
• Montez correctement l'aimant de roue, le détecteur et le sup-
port de l'unité principale sur votre vélo. Contrôlez régulière-
ment leur bonne fixation.
• Respectez l'environnement. Ne jetez pas les piles vides dans
la nature. Confiez-les à un centre de collecte et de recyclage.
• Evitez de laisser l'unité principale en plein soleil. Ne tentez
jamais de démonter le cyclo-ordinateur.
• Pour nettoyer le cyclo-ordinateur, utilisez un savon neutre et
un linge propre et doux. N'employez jamais de diluant, de
solvant, de l'essence, de l'alcool ou d'autres produits chimi-
ques susceptibles d'endommager la surface.

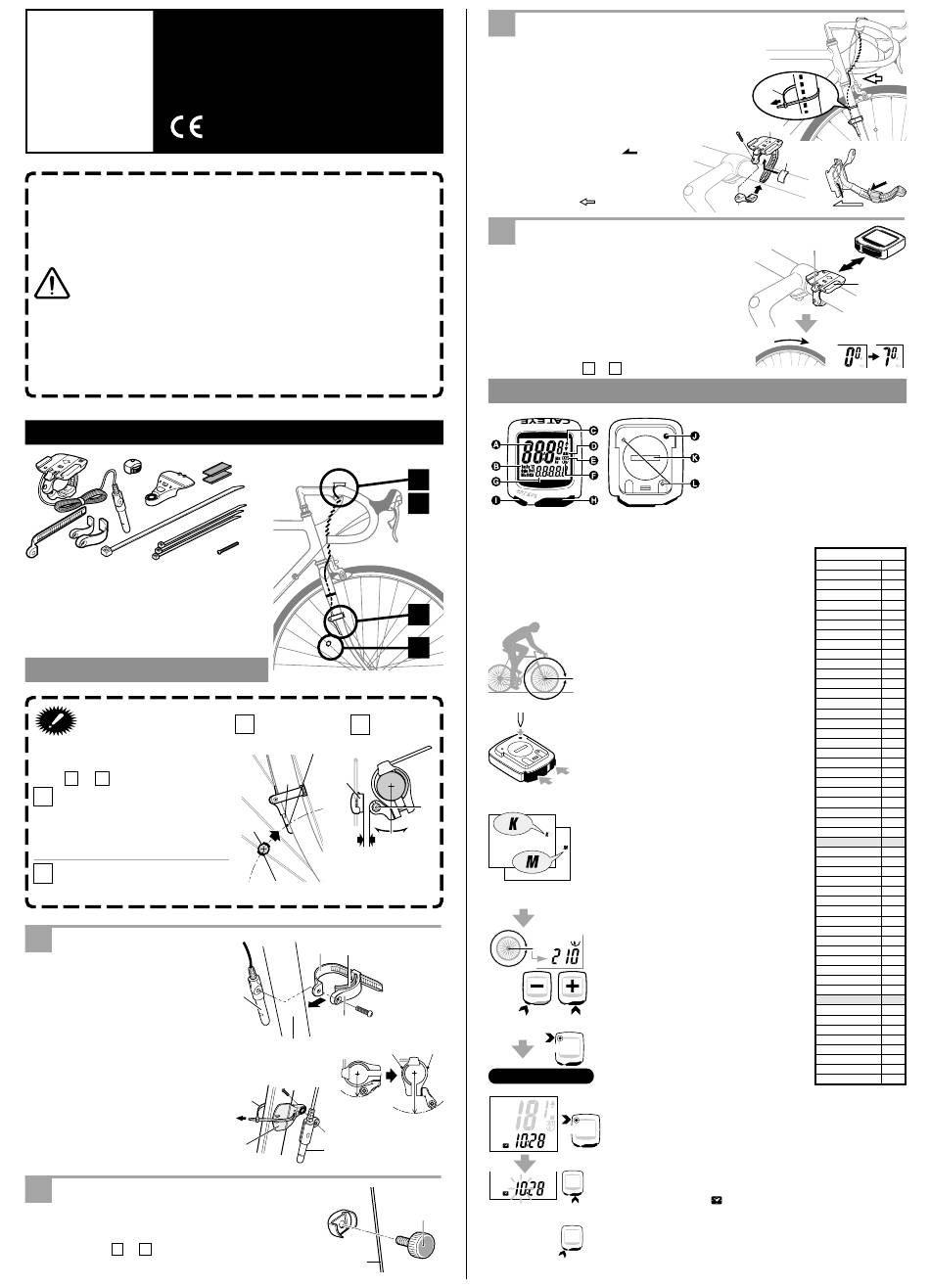

MANUEL D'INSTALLATION
7 8
1
2
6
3
0
9
5
4
1 Support d'unité principale 7 Aimant
2 Fil 8 Garniture en caoutchouc
3 Détecteur 9 Attache en nylon (modèle court - 3 pièces)
4 Collier A de détecteur (grand et petit) 0 Attache en nylon (modèle long - 1 pièce)
5 Collier B de détecteur q Vis
6 Accessoire pour fourche Aéro
Manuel d'installation
Important
Installez et fixez correctement le dé-
tecteur et l'aimant de manière à ce
que leur position réponde aux condi-
tions A et B ci-dessous.
Positionnez le détecteur et
A
l'aimant de manière à ce que le
centre de l'aimant 7 se trouve
en face du repère prévu sur le
détecteur 3 , lorsque vous faites
tourner la roue avant du vélo.
La distance entre le détecteur
B
3 et l'aimant 7 doit être infé-
rieure à 5 mm.
1
Détecteur
Fixez provisoirement le détecteur 3
du côté intérieur du tube de droite
de la fourche avant.
• Diamètre du collier A 4 du détec-
teur:
Petit collier ------------ 11 - 26
Grand collier ---------- 21 - 36
• Si la distance entre le détecteur 3
et l'aimant 7 est trop importante,
installez le collier 45 du détec-
teur dans l'autre sens, comme il-
lustré ci-contre.
• Dans le cas d'une fourche Aéro,
utilisez l'accessoire 6 .
2
Aimant
Fixez l'aimant 7 sur un rayon de droite de la roue
avant. Réglez la position du détecteur 3 et de
l'aimant 7 de manière à ce que celle-ci réponde aux
conditions A et ci-dessus.
B
q
A
B
repère
7
3
7
moins de 5 mm
centre
5
8
3
4
tube de fourche avant
4
0
6
3
accessoire pour fourche Aéro
rayon
3
Support d'unité principale
Fixez le fil du détecteur 3 le long du tube de la
fourche avant, au moyen des attaches en nylon 9
(modèle court), et enroulez le fil autour du câble
de frein jusqu'au guidon.
Placez la garniture en caoutchouc 8 sur le sup-
port de l'unité principale 1 et fixez celui-ci à l'aide
de la vis.
*Le collier est réglable. Pour libérer le collier,
tirez sur celui-ci tout en appuyant à l'endroit
marqué d'une flèche
Remarque: Laissez suffisamment
de jeu au fil à l'endroit
marqué d'une flèche
4
Unité principale
Glissez l'unité principale dans le support 1 , de ma-
nière à la verrouiller en position. Le contact entre
l'unité principale et le support se fait automatiquement.
Pour enlever l'unité principale du support, glissez
celle-ci vers l'avant tout en appuyant sur le levier.
Essai de fonctionnement
Installez l'unité principale sur le support 1 . Faites
tourner la roue avant du vélo et contrôlez si la vitesse
est affichée à l'écran de l'unité principale. Si la vitesse
n'est pas affichée, réglez la position du détecteur 3 et
de l'aimant 7 de manière à ce que celle-ci réponde
aux conditions
A
Préparation du cyclo-ordinateur
3
4
Il est nécessaire de monter au préalable le détecteur de vitesse, l'aimant de
roue et le support de fixation du cyclo-ordinateur sur le guidon.
REMARQUE: Afin de continuer à utiliser la valeur de distance totale
mémorisée antérieurement, veuillez vous référer au
point "Introduction manuelle de la distance totale" du
présent mode d'emploi.
Avant d'utiliser le cyclo-ordinateur, les réglages suivants
1
sont nécessaires:
2
L cm
Fig. 1
Appuyez
Bouton SET
OPERATION
D'INITIALISATION
Fig. 2
3
K = kilomètre
M = mile
Fig. 3
L cm
Fig. 4
Plage de réglage = 100 – 300 cm.
5
A l'arrière
Préparation terminée
Heure
A l'arrière
Augmentation
Fig. 5
7
de la valeur
Sélection
"Heures" - "Minutes"
9
.
.
et ci-dessus.
B
A. Affichage supérieur (en
général, la vitesse réelle)
B. Symbole de Mode
SET
C. Flèche d'allure
D. Unité de mesure de la
vitesse
E. Symbole de mode Auto
F. Symbole de sélection du
type de roue
1. Détermination de la circonférence de roue
Déterminez la circonférence de roue de votre vélo en
vous référant au tableau ci-contre. Il vous est égale-
ment loisible de déterminer la circonférence exacte en
procédant comme suit. Gonflez d'abord les pneus à la
pression recommandée. Tracez ensuite un trait sur le
sol et sur le pneu avant de votre vélo. Asseyez-vous
sur la selle et avancez d'un tour de roue complet. Tra-
cez un second trait sur le sol et mesurez la distance
entre les deux traits. Cette distance en centimètres est
la plus précise (1 pouce x 2,45 = xx centimètres).
2. OPERATION D'INITIALISATION du
cyclo-ordinateur et définition de
l'unité de mesure de la vitesse
Afin d'initialiser le cyclo-ordinateur, appuyez sur le bou-
ton SET tout en appuyant simultanément sur les bou-
tons MODE et ST./STOP [S] (figure 2). Cette opération
efface toutes les données en mémoire. Par la suite,
l'unité "K" de mesure de la vitesse clignote à l'écran.
Une pression sur le bouton MODE permet de sélec-
tionner "K" (kilomètres) ou "M" (miles) (figure 3). Ap-
puyez ensuite sur le bouton ST./STOP [S] pour définir
l'unité de mesure de la vitesse. L'écran de définition de
la circonférence de roue apparaît ensuite.
3. Définition de la circonférence de roue
La valeur standard "210" ( valeur type de circon-
férence de roue pour pneus de 700 x 23C) est
affichée à l'écran (figure 4).
Entrez la valeur de circonférence de roue calcu-
lée au point 1 ci-dessus.
Appuyez sur le bouton MODE pour augmenter
la valeur. Appuyez sur le bouton ST./STOP [S]
pour diminuer la valeur. Le fait de maintenir un
de ces boutons enfoncé permet d'augmenter ou
de diminuer rapidement la valeur de circonfé-
rence de roue.
Mémorisez la valeur de circonférence de roue
en appuyant sur le bouton SET.
Votre cyclo-ordinateur est à présent prêt à enre-
gistrer vos performances.
Réglage de l'HEURE
Pour régler l'HEURE, la fonction TEMPS (Tm) doit être activée et le
symbole d'unité de mesure de la vitesse (K ou M) ne doit pas clignoter
à l'écran (figure 5). L'HEURE peut être réglée en mode 24 heures ou
12 heures en fonction de l'unité de mesure de la vitesse sélectionnée.
Lorsque l'unité K (kilomètres) est sélectionnée, l'heure est affichée en
mode 24 heures. Lorsque l'unité M (miles) est sélectionnée, l'heure
est affichée en mode 12 heures.
1. Sélectionnez la fonction TEMPS (Tm) et appuyez sur le bouton
MODE. Le symbole apparaît à l'écran pour indiquer que la fonc-
tion de réglage de l'heure est activée.
2. Appuyez sur le bouton SET. Les chiffres correspondant aux heures
clignotent. Appuyez sur le bouton MODE pour changer les chiffres
correspondant aux heures. Appuyez sur le bouton ST./STOP [S]
pour sélectionner les chiffres correspondant aux minutes.
3. Appuyez sur le bouton SET pour mémoriser l'heure.
1
8
appuyez
tirez
levier
glissez
1
OK
tournez
G. Affichage inférieur
(fonction
sélectionnée)
H. Bouton Mode
I. Bouton Start/Stop [S]
J. Bouton SET
K. Couvercle du
logement de la pile
L. Contact
