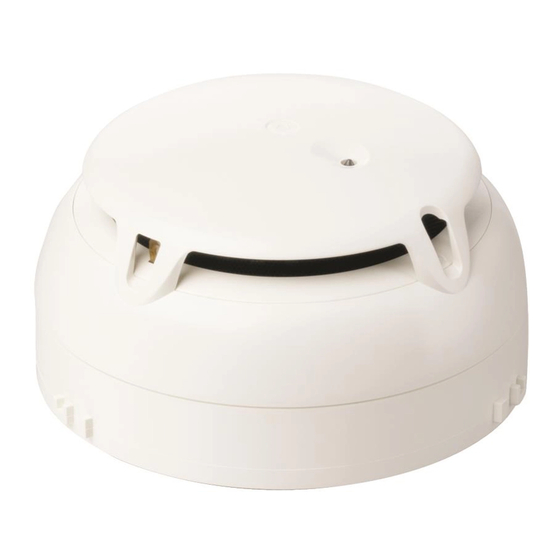

- Page 1 FDOOT271, FDB271 Détecteur d'incendie radio, embase de détecteur Montage Smart Infrastructure A6V10227637_m_fr_-- 2023-03-10...
- Page 2 Edité par Siemens Switzerland Ltd. Smart Infrastructure Global Headquarters Theilerstrasse 1a CH-6300 Zug Tel. +41 58 724-2424 www.siemens.com/buildingtechnologies Edition: 2023-03-10 ID document: A6V10227637_m_fr_-- © Siemens Switzerland Ltd, 2012 2 | 22 A6V10227637_m_fr_--...
- Page 3 À propos de ce document ..............Documents applicables ................Montage / Installation................Encombrement ..................Embase de détecteur FDB271 ..............Montage du détecteur d'incendie radio FDOOT271......... Verrou de détecteur FDBZ293 ..............Porte-étiquette FDBZ291 ................. Couvercle anti-poussière FDZ291............Joint d'embase de détecteur RS720 ............
- Page 4 4 | 22 A6V10227637_m_fr_--...
- Page 5 A6V10227639 'Manuel technique Gateway radio FDCW241'. Utilisation conforme Le détecteur d'incendie radio FDOOT271 doit être utilisé uniquement dans une embase de détecteur FDB271 et avec un Gateway radio FDCW241 dans un système de détection d'incendie FS20/FS720. 1.1 Documents applicables...
- Page 6 Montage / Installation Encombrement 2 Montage / Installation 2.1 Encombrement ● A la mise en place des détecteurs, les embases de détecteur sont soumises à une pression, une traction et une torsion, ce qui fait que leur fixation doit être réalisée en conséquence. ● Les embases de détecteur doivent être posées à...
- Page 7 Montage / Installation Embase de détecteur FDB271 2.2 Embase de détecteur FDB271 L'embase de détecteur doit être fixée de façon sûre sur son support. Fixez solidement l'embase de détecteur avec deux vis sur le support. 46 mm 90 mm Fig. 2: Montage de l'embase de détecteur 1 Embase de détecteur 2 Vis Ø...
- Page 8 Montage / Installation Montage du détecteur d'incendie radio FDOOT271 2.3 Montage du détecteur d'incendie radio FDOOT271 Au moment de son insertion dans l'embase de détecteur, le détecteur d'incendie radio s'active et se signale immédiatement auprès des autres éléments radio. Il faut donc procéder au montage des détecteur d'incendie radio individuels à la suite de celui du Gateway radio.
- Page 9 Montage / Installation Montage du détecteur d'incendie radio FDOOT271 5. Attention à bien l'encliqueter dans la fixation (3). Après le raccordement du connecteur de batterie, l'indicateur d'action interne clignote pendant 5 s en rouge. Après 10 secondes supplémentaires, le détecteur d'incendie radio signale qu'il n'est pas monté sur l'embase de détecteur et l'indicateur d'action interne clignote.
- Page 10 Montage / Installation Verrou de détecteur FDBZ293 2.4 Verrou de détecteur FDBZ293 Avec le verrou de détecteur FDBZ293, le détecteur peut être protégé contre le vol. Fig. 4: Montage du verrou de détecteur FDBZ293 1 Embase de détecteur 4 Détecteur 2 Vis de fixation à six pans creux 5 Clé...
- Page 11 Montage / Installation Porte-étiquette FDBZ291 2.5 Porte-étiquette FDBZ291 Pour doter le détecteur d'une adresse d'emplacement, le porte-étiquette FDBZ291 est utilisé. 1. Inscrivez-la sur le porte-étiquette. 2. Insérez le porte-étiquette par le côté dans l'embase de détecteur. FDBZ291 FDB271 Fig. 5: Montage du porte-étiquette 1 Porte-étiquette 2 Embase de détecteur A6V10227637_m_fr_--...
- Page 12 Montage / Installation Couvercle anti-poussière FDZ291 2.6 Couvercle anti-poussière FDZ291 Pendant l'installation, il est possible de protéger les détecteurs contre la poussière et l'encrassement au moyen du couvercle anti-poussière FDZ291. FDZ291 Fig. 6: Montage/démontage du couvercle anti-poussière FDZ291 Détecteur Couvercle anti-poussière Retirer le couvercle anti-poussière en le tournant vers la droite Le couvercle anti-poussière peut être mis et enlevé...
- Page 13 Montage / Installation Joint d'embase de détecteur RS720 2.7 Joint d'embase de détecteur RS720 ● Pour le montage de détecteurs ponctuels dans les locaux humides, utilisez le joint d'embase de détecteur RS720. Catégorie de protection : IP44. ● Non compatible avec le porte-étiquette FDBZ291. Montage du joint d'embase de détecteur 1.
- Page 14 Montage / Installation Rétablir les réglages d'usine 2.8 Rétablir les réglages d'usine Tous les réglages existants seront supprimés et ramenés sur les réglages par défaut. Fig. 8: Rétablir les réglages d'usine 1 Indicateur d'action interne 2 Orifice 'nouveau' avec touche Procéder comme suit pour rétablir le réglage d'usine sur le détecteur d'incendie radio : Le détecteur d'incendie radio est alimenté...
- Page 15 Détails pour passer commande Détecteur d'incendie radio FDOOT271 3 Détails pour passer commande 3.1 Détecteur d'incendie radio FDOOT271 ● Pour détection incendie radio SWING ● Fixation sur l'embase de détecteur FDB271 ● Alimentation par pack batterie BAT3.6-10 ● A configurer via adaptateur MCL-USB (radio) FDUZ227 avec SWING tool FXS2061 ●...
- Page 16 Détails pour passer commande Verrou de détecteur FDBZ293 3.4 Verrou de détecteur FDBZ293 ● Pour la protection contre le vol des appareils ● Entrave les accès non autorisés aux appareils ● Compatible avec : – Détecteurs ponctuels de la ligne de produit 'Sinteso' –...
- Page 17 Détails pour passer commande Joint d'embase de détecteur RS720 3.7 Joint d'embase de détecteur RS720 ● Pour le montage dans les locaux humides ● Catégorie de protection IP42 ● Compatible avec : – Embase de détecteur (collective) DB110 – Embase de détecteur (collective) DB110x –...
- Page 18 Spécifications Caractéristiques techniques 4 Spécifications 4.1 Caractéristiques techniques Pour plus d'informations sur les homologations, sur le marquage CE et sur les directives UE qui s'appliquent à cet(ces) appareil(s), se référer au(x) document(s) ci-après, et au chapitre 'Documents applicables' : ● Document A6V10271323 Caractéristiques Sensibilité...
- Page 19 Spécifications Caractéristiques techniques Caractéristiques Poids sans accessoires 0,132 kg mécaniques Matériau du boîtier Acrylonitrile butadiène styrène (ABS) Couleur ∼RAL 9010, blanc pur Normes Normes européennes ● EN 54-5 ● EN 54-7 ● EN 54-25 ● EN 54-29 ● EN 300220-2 ● EN 301489-3 ● EN 60950-1 A6V10227637_m_fr_-- 19 | 22...
- Page 20 Spécifications Dimensions 4.2 Dimensions Détecteur d'incendie radio FDOOT271 avec embase de détecteur FDB271 4.3 Compatibilité avec l'environnement et élimination Cet appareil a été fabriqué avec des matériaux qui satisfont le plus possible les normes actuelles en matière de protection de l'environnement.
- Page 21 A6V10227637_m_fr_-- 21 | 22...
- Page 22 Edité par Siemens Switzerland Ltd Smart Infrastructure Global Headquarters Theilerstrasse 1a CH-6300 Zug +41 58 724 2424 www.siemens.com/buildingtechnologies © Siemens Switzerland Ltd, 2012 Sous réserve de disponibilité et de modifications techniques. A6V10227637_m_fr_--...
