Installation (suite)
5

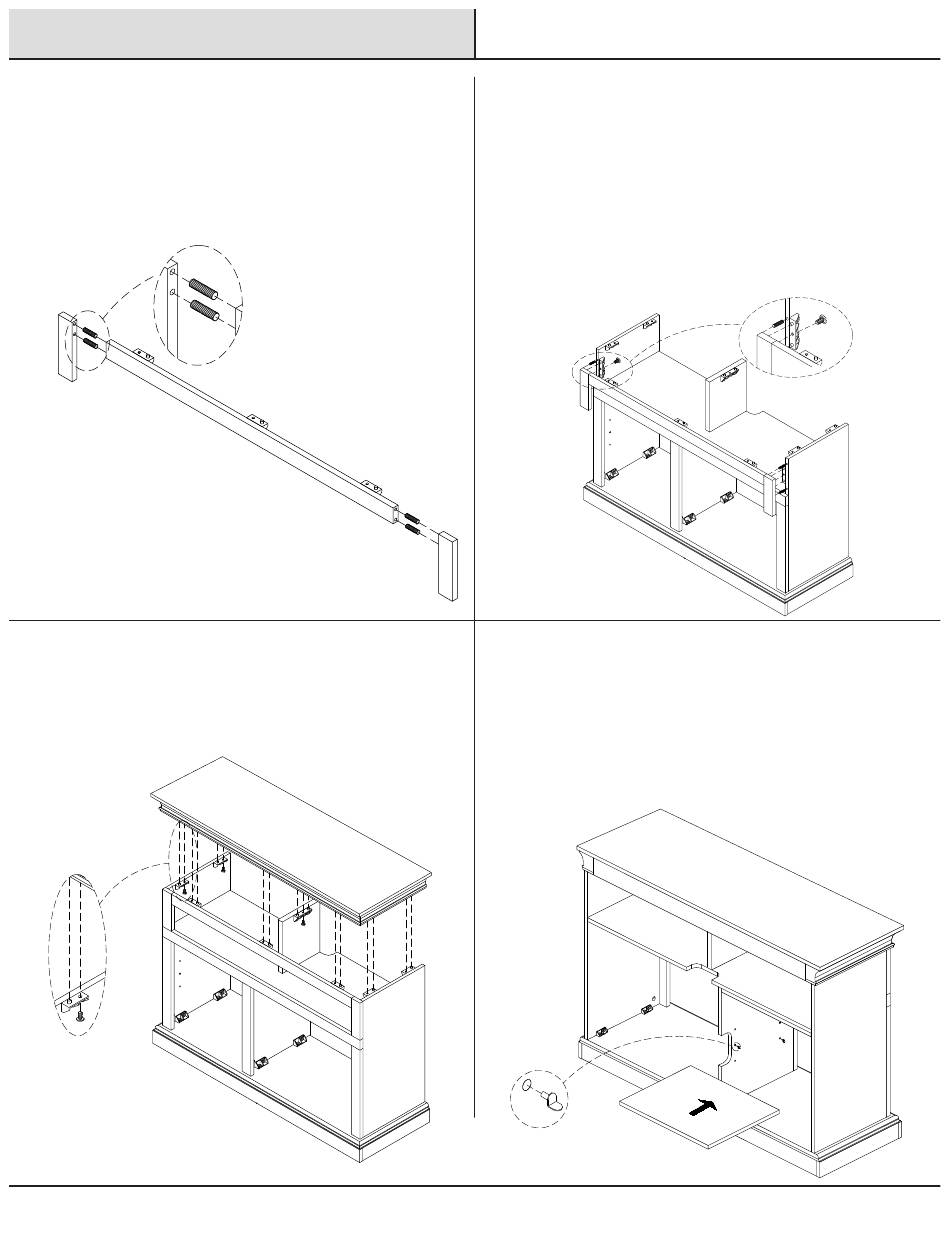

Assemblage du cadre frontal
supérieur
□ Placez quatre goujons (BB) dans les trous aux extrémités
de la barre supérieure (H). Alignez les trous dans les
panneaux supérieurs gauche et droit (J et K) et fixez-les à
la barre supérieure.
J
7
Fixation du panneau supérieur
□ Insérez huit boulons (AA) dans les trous filetés au bas du
panneau supérieur (A). Serrez complètement les boulons
(AA) à l'aide d'un tournevis.
AA
BB
H
A
6
Fixation du cadre frontal
□ Insérez quatre goujons (BB) dans les trous non-filetés
sur les panneaux latéraux gauche et droit (D et E) comme
indiqué ci-dessous.
□ Insérez deux boulons (AA) à travers les trous dans les
équerres sur les panneaux latéraux inférieurs gauche
et droit (D et E) et dans les trous filetés dans la face
intérieure des panneaux avant supérieurs gauche et droit
(J & K). Serrez complètement les boulons (AA) à l'aide d'un
tournevis.
J
K
8
Installation de l'étagère
□ Insérez quatre goujons d'étagère (DD) à l'intérieur des
panneaux latéraux et du panneau vertical central. Insérez
les goujons parallèlement les unes aux autres pour vous
assurer que les étagères sont de niveau.
□ Placez l'étagère réglable (N) sur les goujons d'étagère (DD)
avec soin.
DD
20
BB
D
H
K
N
AA
